Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.
Dane techniczne siłownika :

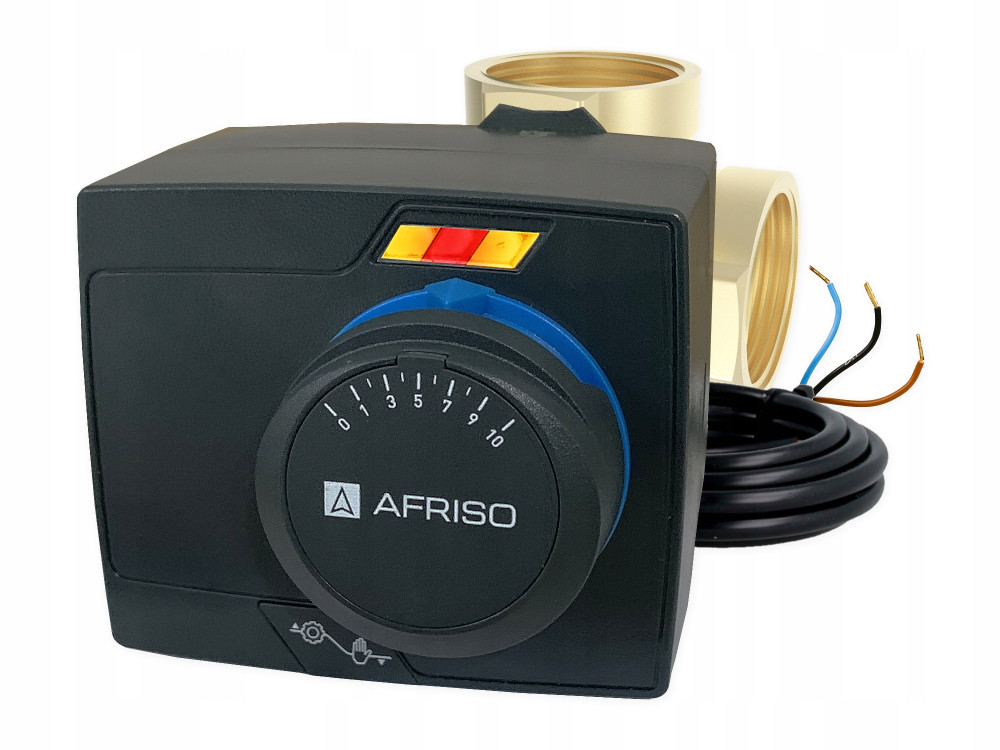

Zestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego ARM 343 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).
Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie ProClick.
Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.
1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.
2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.
3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.
4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych
Dane techniczne zaworu:
Wymiar A: Rp 1''
Wymiar H: 81,5 mm
Wymiar L: 80 mm
Przykładowe schematy montażowe :
