MIARKOWNIK CIĄGU POWIETRZA PIECA / KOTŁA - 3/4

Miarkownik ciągu powietrza, to regulator termostatyczny, sterujący temperaturą wody w piecu / kotle, poprzez zwiększanie lub zmniejszanie ilości powietrza potrzebnego do spalenia paliwa.

Pod wpływem zmian temperatury wody w piecu / kotle, głowica termostatyczna regulatora (miarkownika), przy pomocy dźwigni i łańcuszka uchyla lub przymyka klapę pieca, zwiększając lub zmniejszając dopływ powietrza do paleniska.

Dokładny zakres regulacji temperatury zapewnia komfortową obsługę pieca / kotła oraz oszczędności w zużyciu paliwa stałego.

ZASTOSOWANIE

piece / kotły opalane paliwami stałymi takimi jak np: węgiel, koks, miał, drewno.

CHARAKTERYSTYKA

• przyłącze - 3/4" GW



• regulacja temperatury wody - 30 ÷ 90°C



• montaż - pionowy lub poziomy



• długość łańcuszka - 130 cm

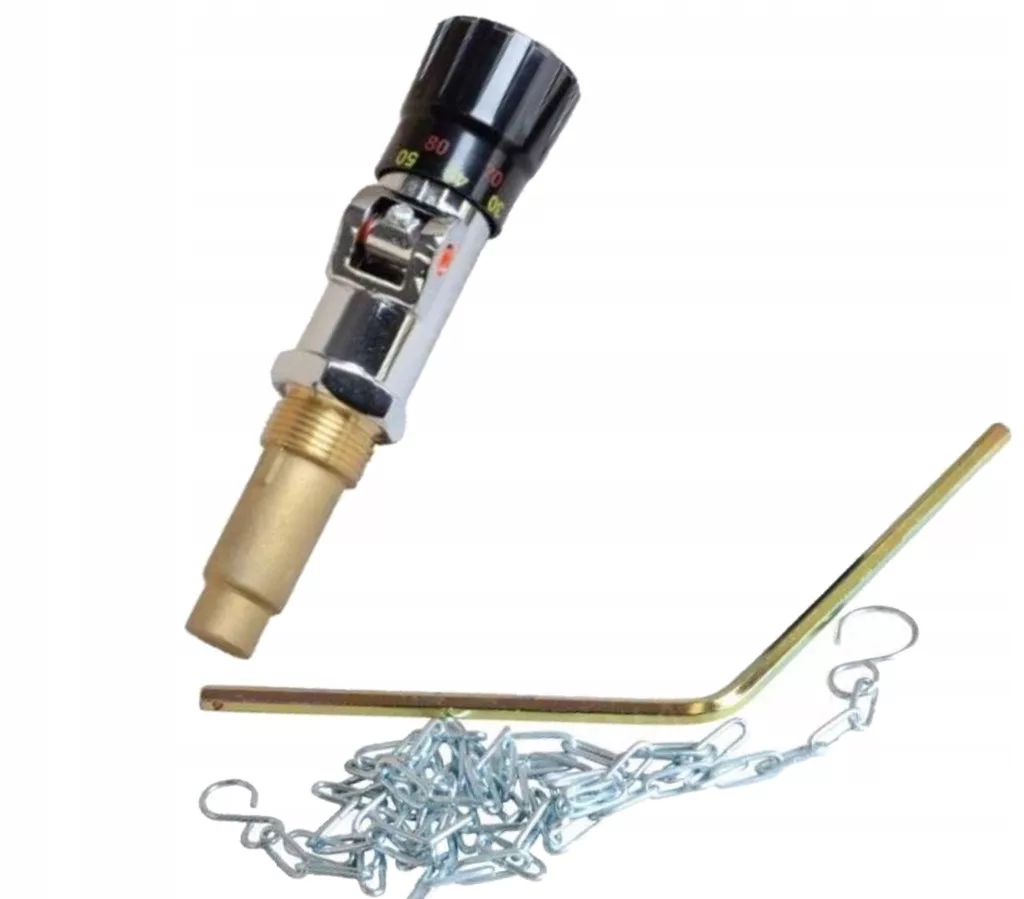

ZESTAW

• Miarkownik


• Dźwignia (ramię)


• łańcuszek


• instrukcja instalacji

MOŻLIWE POZYCJE MONTAŻU

POPRAWNOŚĆ MONTAŻU

REGULACJA

Etap pierwszy

• zainstaluj miarkownik do pieca,


• doprowadź temperaturę wody w piecu do 60°C,


• ustaw tę samą temperaturę na pokrętle miarkownika ciągu,


• dźwignia w tym czasie powinna być połączona łańcuszkiem.

Ważne!

Łańcuszek powinien być w stanie naciągniętym. Klapa w momencie kalibracji powinna znajdować się w odległości 1-2 mm od krawędzi otworu wylotowego (rysunek obok). Na etapie regulacji, położenie klapy ustala się ręcznie, wydłużając lub skracając łańcuszek.

Etap drugi

• przestaw pokrętło regulatora na temperaturę 80°C.

Jeśli miarkownik ciągu został prawidłowo zainstalowany i czynności pierwszego etapu wykonano prawidłowo to po nagrzaniu pieca do zadanej temperatury (80°C) klapka automatycznie się zamknie. Powietrze przestanie dostawać się do paleniska, intensywność spalania paliwa zostanie odpowiednio zmniejszona. Błąd dokładności pomiaru temperatury może sięgać +/- 5°C.
