Beschreibung

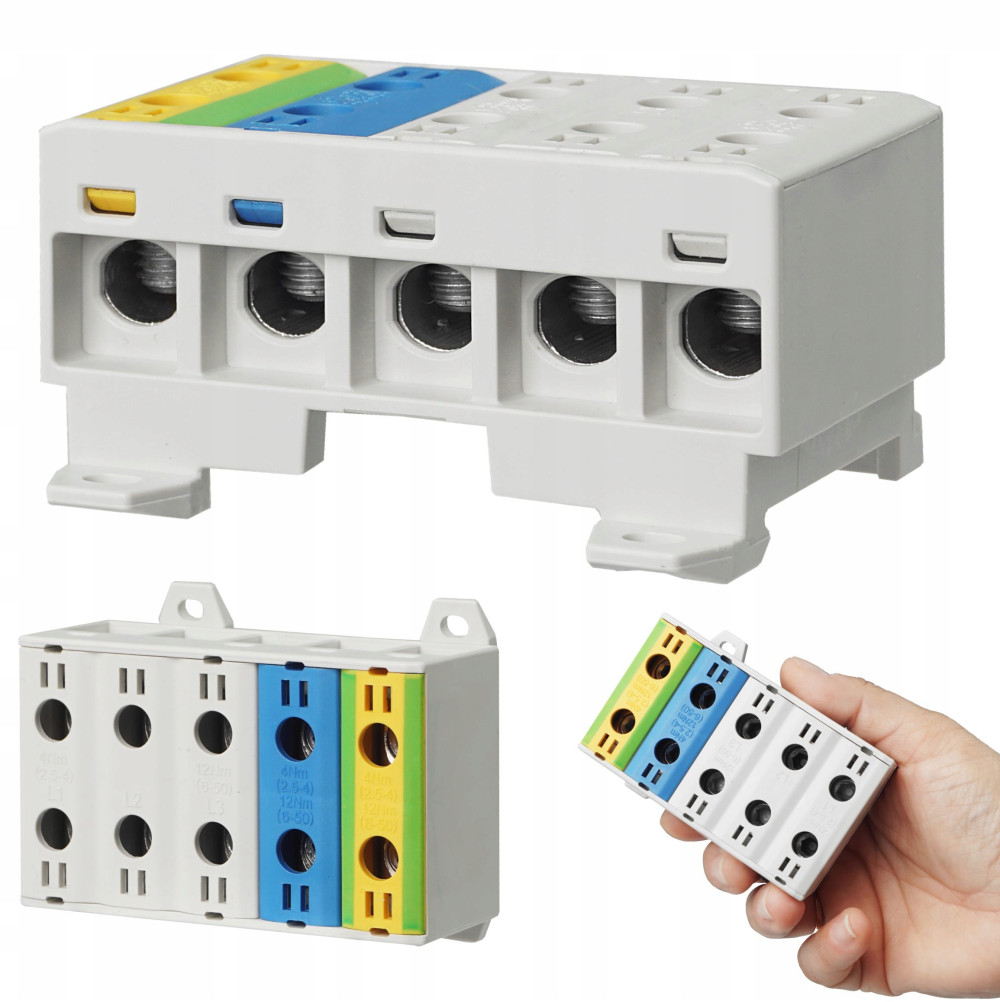

Uniwersalna listwa zaciskowa ZG, pięciobiegunowa, z dziesięcioma otworami, dla przewodów o przekroju od 1,5 do 16 mm2.

INDEKS: ZG-16-3LNPE

Listwa oznaczona kolorystycznie: trzy pola szary, jedno pole niebieskie jedno pole żółto-zielone, dla przewodów o przekroju od 1,5 do 16 mm2.

✅ Dane techniczne:

• Przekrój przewodów Al/Cu: od 1,5 do 16 mm2



• Napięcie znamionowe: 690V



• Prąd znamionowy Cu 85A , Al 75A



• Moment obrotowy dokręcania: 1,5 Nm (1,5 mm2), 3 Nm (2,5-16 mm2)



• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 1.5 ... 16 mm²



• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 1.5 ... 16 mm²



• Materiał zacisku - stop aluminium



• Montaż: na szynę TH35(DIN) lub bezpośrednio do płyty montażowej


• Klasa palności materiału izolacyjnego zgodna z UL94: V0



• Kolor: Niebieski



• Materiał elementu izolacyjnego: Tworzywo termoplastyczne



• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe



• Pozycja połączenia: boczna



• Liczba poziomów: 1



• Liczba zacisków na poziom: 10



• Sposób montażu: Szyna montażowa DIN TH-35 mm



• Zakres temperatur pracy: 80 ... 80 °C


✅ Wymiary złączki:

• W: 63 mm


• H: 40 mm


• L: 61,4 mm

•
  W kompaktowej obudowie o małych wymiarach wykonanej z materiału PA66 uniepalniony UL94 V-0.


• Możliwy montaż listwy zarówno na szynie TH jaki i bezpośrednio na płycie montażowej, z zaciskami na śrubę sześciokątną, które pozwalają na łatwe i mocne dokręcanie przewodu.
