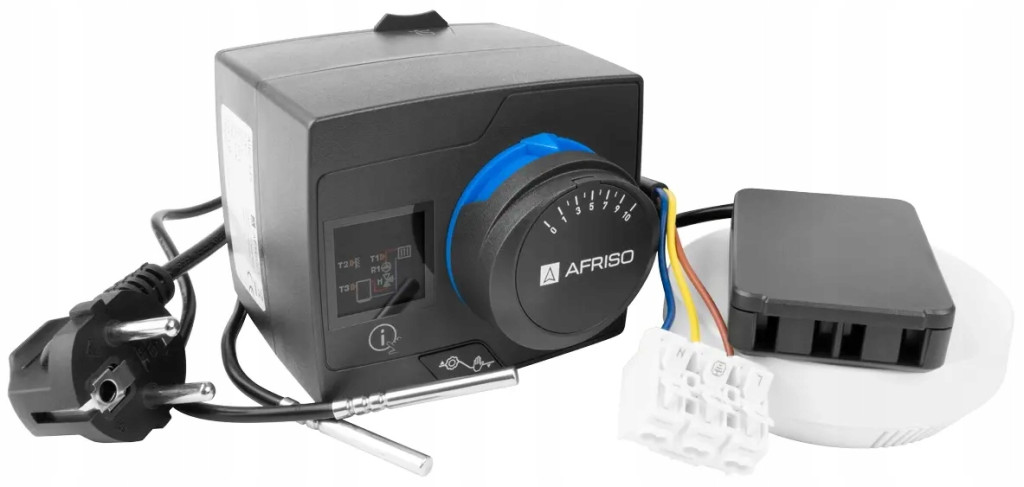

Regulator pogodowy ARC 345 ProClick z funkcją sterowania pompą obiegową

NOWOŚĆ

ZASTOSOWANIE

Regulator stosowany w instalacjach grzewczych i chłodzących. Montowany bezpośrednio na 3- i 4-drogowych zaworach mieszających. Reguluje temperaturę na podstawie temperatury zewnętrznej i ustawionej krzywej grzewczej. Dodatkowo może sterować pracą pompy obiegowej. Umożliwia też podłączenie termostatu pokojowego do zdalnej zmiany temperatury.

BUDOWA

Regulator wyposażony jest w:

• 3 czujniki temperatury wraz z 2 adapterami do przylgowego montażu na rurze,

• przewód do sterowania pracą pompy obiegowej,

• przewód zasilający zakończony wtyczką.

DANE TECHNICZNE

• Moment obrotowy 6 Nm
• Kąt obrotu 90°
• Czas obrotu o 90° 120 s
• Napięcie zasilania 230 V AC
• Temperatura otoczenia 5÷40°C
• Pobór mocy max 3 W
• Stopień ochronności obudowy IP42
• Wymiary (wys. x szer. x głęb.) 86,5×80,4×95 mm
• Waga 800 g
• Tryb pracy grzanie, chłodzenie
• Długość przewodu zasilającego 2 m, zakończony wtyczką
• Długość przewodu czujnika za zaworem mieszającym 1 m
• Długość przewodu czujnika źródła ciepła/chłodu/powrotu 3 m
• Długość i minimalny przekrój przewodu do podłączenia czujnika zewnętrznego max 50 m, min 0,5 mm2
• Wymiary termoelementu ø5 x 30 mm
• Rodzaj czujnika temperatury Pt1000
• Długość przewodu do sterowania pompą obiegową 0,5 m, zakończony kostką elektryczną

1. Przycisk. Wyjście z ustawień i z menu.

2. Przycisk. Nawigacja po menu w lewo oraz zmniejszanie wartości nastaw.

3. Przycisk. Nawigacja po menu w prawo oraz zwiększanie wartości nastaw.

4. Przycisk. Wchodzenie do poszczególnych nastaw oraz zatwierdzanie wyboru.

5. Wejście USB do wgrywania aktualizacji oprogramowania oraz podłączenia komputera.

6. Kolorowy wyświetlacz.

7. Przycisk. Pomoc.

8. Przejście z trybu automatycznego do trybu ręcznego.

9. Pokrętło ze skalą.

10. Kabel zasilający zakończony wtyczką.

11. Przewód zakończony kostką elektryczną do podłączenia pompy obiegowej.

12. Kostka podłączeniowa czujników temperatury i/lub termostatu.

13. Czujnik temperatury zewnętrznej.

14. Czujniki temperatury rurociągu.
