ZAWÓR TEMPERATUROWY OCHRONY KOTŁA TAS (AFRISO)

Afriso

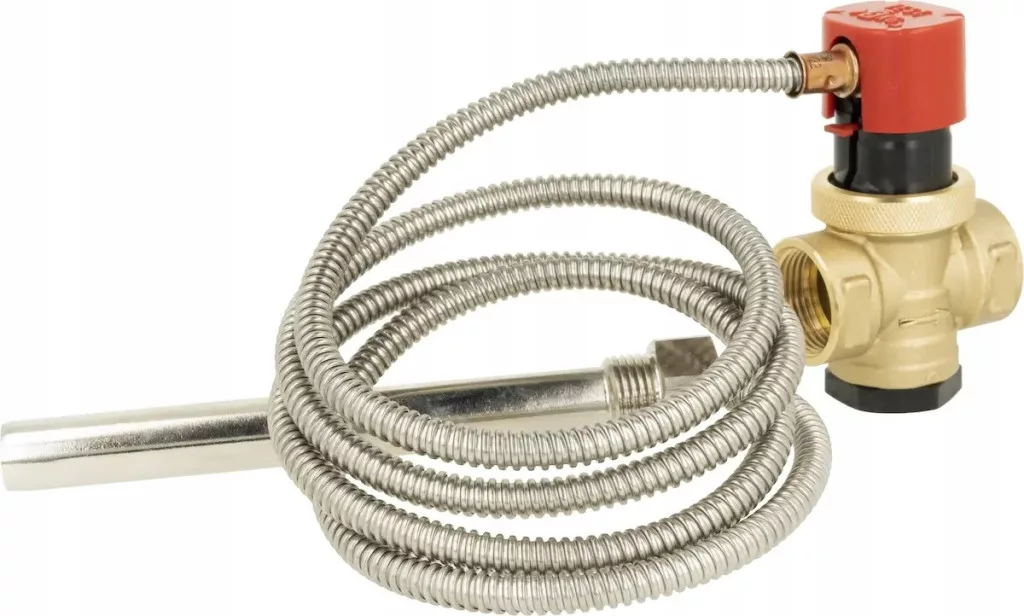

Temperaturowy zawór ochronny kotła TAS G3/4' kapilara 1,3 m Afriso 4241500
Zabezpieczenie Temperaturowe dla Kotłów na Paliwo Stałe do 100 kW

Otwiera przy 99°C

Ciśnienie Max 10 bar

Wydatek 2,4 m3/h.

Temperaturowy zawór ochronny kotła TAS służy wyłącznie do zabezpieczania temperaturowego zamkniętych lub otwartych instalacji grzewczych

wyposażonych w kocioł na paliwo stałe, zgodnych z PN-EN 12828, o maksymalnej mocy 100 kW.

Kocioł na paliwo stałe musi być wyposażony w wężownicę schładzającą lub wbudowany podgrzewacz wody.

Składa się z zaworu odcinającego, tulei pomiarowej, w której skład wchodzą dwa niezależne czujniki temperatury wypełnione cieczą oraz tulei montażowej.

Kapilara czujnika chroniona jest przed uszkodzeniem przez metalową giętką osłonę.

Po przekroczeniu granicznej temperatury 99°C zawór poprzez element termostatyczny otwiera dopływ zimnej wody z sieci, przez co zapobiega

przekroczeniu maksymalnej temperatury w kotle.

Dane techniczne

Ciśnienie pracy max 10 bar

Wydatek 2,4 m3/h dla 110°C i deltap=1 bar

Przyłącza 2 x gwint wewnętrzny G3/4”

Przyłącze tulei czujnika G1/2”

Długość kapilary 1300 mm / 4000 mm

Długość tulei montażowej 160 mm

Długość montażowa tulei w kotle 146 mm

Czynnik roboczy woda

Temperatura pracy zaworu 5 ÷ 115°C

Temperatura pracy czujnika max 125°C (chwilowo)

Temperatura zadziałania 99°C

Temperatura otoczenia max 80°C
