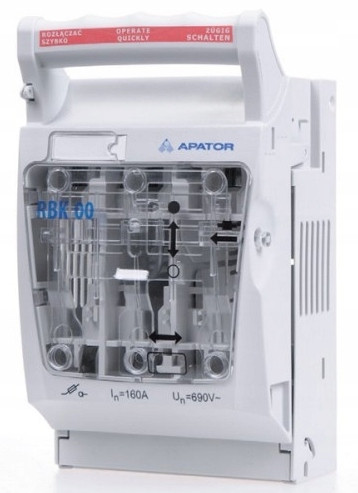

Rozłącznik bezpiecznikowy RBK-00 160A Apator

ZASTOSOWANIERozłączniki izolacyjne bezpiecznikowe RBK pro są przeznaczone do rozdziału energii elektrycznej i zabezpieczenia urządzeńelektrycznych przed skutkami zwarć i przeciążeń za pośrednictwem przemysłowych wkładek bezpiecznikowych.Projektowane zgodnie z obowiązującymi normami PN-EN 60947-1, PN-EN 60947-3, IEC 60947-1, IEC 60947-3.Dedykowane są do przemysłowych rozdzielnic nn i w złączach kablowo-rozdzielczych.

BUDOWA• rozłącznik wykonany z termoplastycznego poliamidu wzmocnionego włóknem szklanym o najwyższej klasie palności V0 -bezhalogenowym uniepalniacz• rozłączniki RBK pro zbudowane są z następujących podzespołów:– podstawa 3-biegunowa wyposażona w styki szczękowe usprężynowane, z możliwością bezpośredniego przyłączenia kabli z odizolowaną lub zaprasowaną końcówką oraz szyn– odejmowana pokrywa mieszcząca wkładki bezpiecznikowe• komora gaszeniowa wyposażona w metalowe płytki gaszące łuk elektryczny• galwaniczne srebrzone styki zapewniają niskie straty mocy

MONTAŻ• na płycie montażowej:– RBK 000 pro, RBK 00 pro, RBK 1 pro, RBK 2 pro, RBK 3, RBK 4a• na szynie TH-35:– pojedyńczej RBK 000 pro– na podwójnej RBK 00 pro• na szynach zbiorczych o rozstawie szyn zbiorczych:– 60 mm RBK 000 pro-S, RBK 00 pro-S, RBK 1 pro-S, RBK 2 pro-S, RBK 3 pro-S montaż do szyn zbiorczych poprzez zaciski hakowe umieszczone wewnątrz rozłącznika– 100 mm (RBK 2-S, RBK 1 pro-S) montaż do szyn zbiorczych poprzez zaciski hakowe umieszczone wewnątrz rozłącznika

Rozłącznik izolacyjny bezpiecznikowy

• 160 A, 690 V


• Dostosowany do wkładek wielkości NH000


• Tworzywo uniepalnione samogasnące o klasie palności V0


• Przystosowany do montażu na: płycie, szynie TH35, moście szynowym o rozstawie 60 mm


• Możliwość plombowania rozłącznika


• Możliwość zwalniania i usuwania wkładek bez konieczności ich dotykania


• Otwory pomiarowe umożliwiające sprawdzenie stanu bezpiecznika
