UWAGA !!! Licznik do pomiarów półpośrednich - wymaga przekładników prądowych, w zestawie brak przekładników - przekładniki należy dobrać do maksymalnych prądów w instalacji. Kompatybilne są wszystkie przekładniki bez przetworników z prądem wtórnym 5A.

Licznik współpracuje z falownikami FoxEss, Deye (sprawdzono z Deye SUN-12K-G03), dostępna jest też integracja z Domoticz (plugin DTSU666-Modbus dostępny na github). Licznik może być w łatwy sposób odczytywany za pomocą różnego typu urządzeń z portem RS485, jak np. Raspberry PI (z przejściówką USB-RS485), PVMterminal, komputer (z przejściówką USB-RS485) itp. Jeśli potrzebujesz pomocy w integracji z Twoim systemem, postaramy się pomóc.

Uwaga !!! Nie współpracuje z falownikami Huawei gdyż nie jest to licznik w wersji -H z oprogramowaniem dedykowanym dla Huaweia. W takim przypadku polecamy nasz zestaw MBtranslator. Innym rozwiązaniem jest licznik DTSU666 + PVMterminal, za pomocą którego można monitorować zarówno generację, parametry pracy falownika Huawei, energię, parametry pracy mierzone przez licznik DTSU666, a także sterować odbiornikami i odprowadzać nadprodukcję.

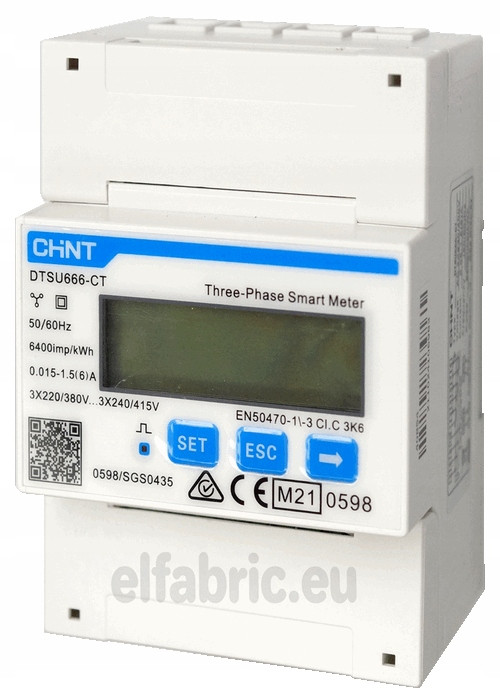

Przedmiotem oferty jest Chint DTSU666 CT 0,015-1,5(6)A - dwukierunkowy, czterokwadrantowy przekładnikowy licznik analizator wyposażony w port RS-485 i protokół Modbus-RTU (instrukcja w języku polskim znajduje się w sekcji "Dodatkowe informacje").

Liczniki Chint DTSU666 CT z podświetlanym wyświetlaczem to zaawansowane wielofunkcyjne urządzenia przeznaczone do dwukierunkowego, czterokwadrantowego półpośredniego pomiaru energii elektrycznej w instalacjach trójfazowych.

Oprócz dwukierunkowego przepływu energii (eksport i import) liczniki Chint DTSU666 CT pozwalają również na rejestrację i odczyt wielu innych parametrów sieci, między innymi energii biernej pojemnościowej i indukcyjnej w kierunkach pobór (import) i wprowadzanie do sieci (eksport). Licznik posiada złącze RS-485, dzięki czemu w łatwy sposób można odczytywać mierzone wartości za pomocą protokołu Modbus-RTU. Dodatkowo posiada konfigurowalne wyjście impulsowe dla energii czynnej lub biernej .

Urządzenie mierzy i przekazuje informacje o takich parametrach jak: napięcie (V), częstotliwość (Hz), prąd (A), energia w pomiarze czterokwdrantowym, (kWh/kVArh) wprowadzona do sieci (eksport), pobrana (import) i całkowita.

Wejścia pomiarowe:

- do pomiaru napięć fazowych

- do podłączenia przekładników prądowych

- pomiary w instalacjach trójfazowych trój (3F3P) i czteroprzewodowych (3F4P), prąd maksymalny zależny od zastosowanego przekładnika

Najważniejsze dane techniczne:

- wyjście RS-485, protokół Modbus-RTU

- wyjście impulsowe: programowalne w celu ustawienia impulsów odpowiadającym kWh lub kVArh.

- pomiary: m.in. napięcia, prądy, moce czynne, bierne, współczynniki mocy na poszczególnych fazach, energia czynna eksport/import, bierna eksport/import, cztery kwadranty,  kWh/kVArh, kW/kVar, kVA, P, F, PF, V, A.

- podświetlany wyświetlacz LCD

- dokładność pomiaru energii czynnej (Wh): Klasa C EN50470-1/-3

Pozostałe parametry:

- normalna temperatura pracy: -10 ºC do 45 ºC

- graniczne temperatury pracy: -25 ºC do 75 ºC

- wilgotność średnioroczna: 0-75%, bez kondensacji

- montaż: szyna DIN 43880 (72x94,5mm)

Liczniki w magazynie. W przypadku potrzeby zakupu większej ilości dostępne są korzystne rabaty.

Wyżej przedstawiony rysunek pokazuje sposób podłączenia licznika i przekładników prądowych.
