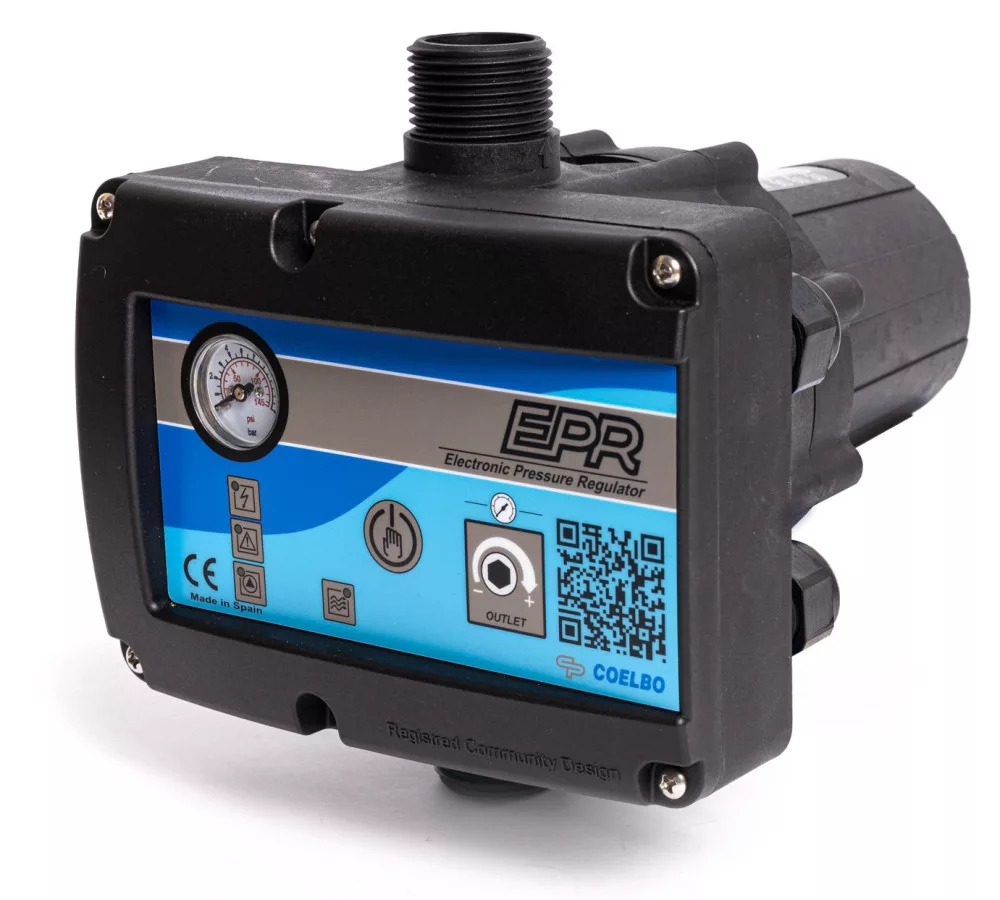

Wyłącznik ciśnieniowy, elektroniczny regulator ciśnienia EPR firmy Coelbo

Automatyczne urządzenie do zintegrowanego sterowania pompą

elektryczną, zabezpieczeniem przed suchobiegiem pompy

oraz zabezpieczenie zapobiegające blokowaniu się silnika pompy.

EPR - elektroniczny regulator ciśnienia - jest to elektroniczny sterownik pomp jednofazowych o mocy do 2,2 kW (1~115-230V) z innowacyjnym systemem redukcji/regulacji ciśnienia w celu utrzymania stałego ciśnienia wylotowego.

Dlatego oprócz typowych cech tradycyjnych elektronicznych sterowników pomp: zintegrowanego zaworu zwrotnego, czujnika przepływu, membrany akumulacyjnej, manometru, diody LED wskaźnika, zabezpieczenia przed suchobiegiem, automatycznego system przywracania (ART), ... ma regulowane i ustabilizowane ciśnienie wylotowe, dzięki czemu pozwala uniknąć przeciążeń i uderzenia hydraulicznego, co finalnie poprawia komfort i trwałość instalacji.

PRZYRZĄDY STERUJĄCE:

• Przycisk uruchamiania ręcznego


• Manometr analogowy w barach i psi


• Regulacja ręczna ciśnienia wylotowego


• Wskaźniki LED przepływu i alarmu

ZABEZPIECZENIA:

• Zabezpieczenie przed suchobiegiem z automatycznym restartem


• Funkcja APR zapobiegająca blokowaniu silnika

Wadą tradycyjnych systemów sterowania pompą, czy to z przełącznikiem ciśnieniowym i zbiornikiem hydropneumatycznym, czy z elektroniczną regulacją przepływu pod ciśnieniem, jest niedostateczna kontrola ciśnienia na wylocie.

System presostatyczny zapewnia ciśnienie oscylacyjne między ciśnieniem załączenia i wyłączenia, które jest akcentowane, gdy zbiornik traci powietrze, zmniejszając pojemność akumulacyjną.

System z pneumatycznym sterownikiem przepływu zapewnia najwyższą wartość ciśnienia, które może zapewnić pompa w zależności od wymaganego przepływu oraz jej możliwości. Minusem tego rozwiązania jest utrzymywanie sieci hydraulicznej pod maksymalnym ciśnieniem również po ustaniu zapotrzebowania na wodę.

Obecnie te wady zostały zniwelowane poprzez zastosowanie napędów o zmiennej prędkości – znanym również jako falowniki - ale ze względu na ich rozwiniętą elektronikę zauważalna jest duża różnica cen.

Urządzenie EPR jest oszczędnym sposobem na zniwelowanie tych wad. Ciśnienie na wylocie pozostaje stałe niezależnie od wymaganego przepływu i pompy pod warukiem, że system działa w ramach swojej krzywej przepływu/ciśnienia. Ponadto urządzenia te są bardziej niezawodne i wytyrzymałe niż napęd o zmiennej prędkości ze względu na mniejszą złożoność ich elektroniki.

Parametry techniczne:

• Zasilanie: 230V



• Prąd znamionowy: 16A



• Maksymalne zasilanie: 2,2kW



• Zakres ciśnienia wyłączenia: 1 - 5 bar



• Zakres ciśnienia wylotowego: 2-6 bar



• Przepływ minimalny: 2l/min



• Stopień ochrony: IP55



• Maks. temperatura wody: 40°C



• Maks. temperatura otoczenia: 50°C



• Połączenie hydrauliczne: GZ 1"
