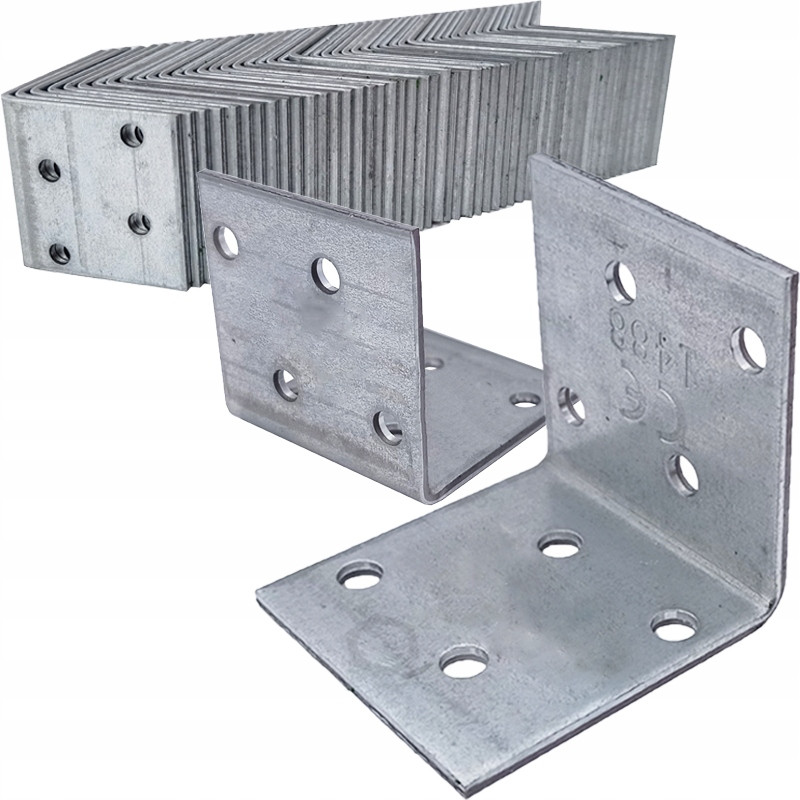

KĄTOWNIK MONTAŻOWY KM1 40x40x40x2mm

Cena "Kup teraz" dotyczy kompletu 50 sztuk kątowników

Standardowe kątowniki z uniwersalną perforacją. Ilość umieszczonych w nich otworów sprawia, że za pomocą tych kątowników można zrealizować wiele prostych, jak i skomplikowanych połączeń.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

PARAMETRY:

•
  wysokość -40mm


•
  szerokość - 40mm


•
  głębokość - 40mm


•
  grubość blachy - 2mm


•
  materiał - DX51D + Z275


•
  ochrona antykorozyjna - ocynk


•
  ilość otworów - 8 otworów ø5mm


•
  nośność -  3,81kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4


• wkręty ciesielskie do łączników

KREATOR DOBORU ŁĄCZNIKÓW NA PODSTAWIE WYMIARU BELEK:

W tym narzędziu obliczenia techniczne skondensowano w przejrzystej formie siedmiu kroków. Algorytm obecnie bazuje na zbiorze kątowników  i dopasowanych do nich gwoździ ANCHOR. Zbiór zawęża się w zależności od dokonywanych wyborów, aby ostatecznie wskazać kątownik i gwoździe najlepiej dopasowane do Twojego połączenia drewnianego. Wskaż wzajemnie ułożenie belek, ich wymiary oraz określ miejsce przyłożenia siły.

Kreator znajduje się na stronie: http://kp.dmxsystem.com

RYSUNEK TECHNICZNY:

•
  KM1 - 40 x 40 x 40 x 2 [mm]


•
  KM2 - 40 x 40 x 60 x 2 [mm]


•
  KM3 - 60 x 60 x 40 x 2 [mm]


•
  KM4 - 60 x 60 x 60 x 2 [mm]


•
  KM5 - 60 x 60 x 80 x 2 [mm]


•
  KM6 - 60 x 60 x 100 x 2 [mm]


•
  KM7 - 80 x 80 x 40 x 2 [mm]


•
  KM8 - 80 x 80 x 60 x 2 [mm]


•
  KM9 - 80 x 80 x 80 x 2 [mm]


•
  KM10 - 80 x 80 x 100 x 2 [mm]


•
  KM11 - 100 x 100 x 60 x 2 [mm]


•
  KM12 - 100 x 100 x 80 x 2 [mm]


•
  KM13 - 100 x 100 x 100 x 2 [mm]


•
  KM14 - 40 x 40 x 100 x 2 [mm]


•
  KM15 - 40 x 40 x 200 x 2 [mm]


•
  KM16 - 90 x 90 x 40 x 2 [mm]


•
  KM17 - 52 x 52 x 40 x 2 [mm]


•
  KM18 - 60 x 60 x 50 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna


• Deklaracja Właściwości Użytkowych


• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
