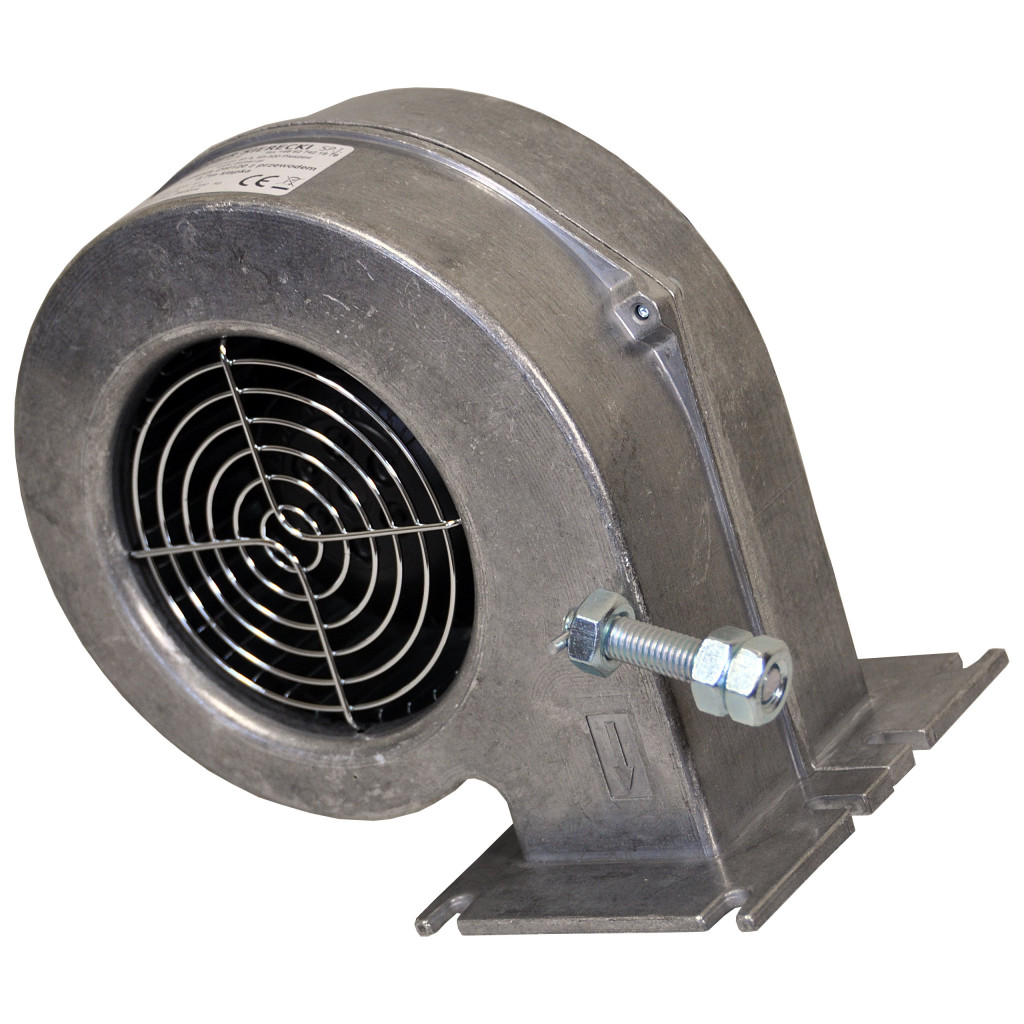

Dmuchawa z dużą ramką przyłączeniową do pieca miałowego z klapką na wylocie

Typ dmuchawy DM 120 w aluminiowej obudowie

SYMBOL PRODUKTU: 10298

Cechy szczególne:

• produkt polski
• doskonała jakość
• bezpośrednio od producenta
• aluminiowa obudowa
• wysoka wydajność
• silnik niemieckiej firmy Ziehl-Abegg

PARAMETRY TECHNICZNE

Wydajność max: 320 m3/h

Sprężanie max: 300 Pa

Kondensator: 2,5 uF / 450 V

Moc silnika: 80 W

Zasilanie: 230 V / 50 Hz

Liczba prędkości: 1

Rodzaj pracy: ciągły

Klasa szczelności: IP44

Głośność: 62 dBA

Temperatura otoczenia: od -15 do 45 stopni C

Prędkość obrotowa: 2390 obr./min

Kołnierz wylotowy: 136 x 92 mm

Otwór wylotowy: 76 x 51 mm

ELEMENTY BUDOWY

Silnik: 80 W

Malowanie obudowy: M0 - bez malowania

Przesłona wlotu: PB0 - bez przesłony

Klapka wylotu: K1 - klapka wewnętrzna - mocowanie 1

Czujnik Halla: H0 - bez czujnika Halla

Przewód zasilający: PW07 - przewód z wtyczką komp. dł. 0,7 m

Puszka: PP4 - puszka w pozycji 4

Symbol złożeniowy: DM 120-M0-PB0-K1-H0-PW07-PP4-2,5UF-ZAB

SCHICKSAL

Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 15 - 50 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy.

BUDOWA WENTYLATORA

Das Gebläse besteht aus zwei Gehäuseelementen aus Aluminium. Im Gehäuse ist ein Motor mit Außenläufer aus verzinktem Stahl montiert. Die Lüftereinlassöffnung ist mit einem Metallgeflecht abgedeckt, wodurch der Rotor vor dem Eindringen von Elementen geschützt wird, die ihn beschädigen könnten. Die Auslassöffnung endet in einem Flansch mit Löchern zur Montage des Gebläses. Alle elektrischen Anschlüsse wurden in einen Anschlusskasten aus Isoliermaterial gelegt. Der Gebläsemotor ist so ausgelegt, dass er die durch die Steuerungsparameter eingestellte Drehzahl sanft einstellt. Zum Einsatz kam der Motor der deutschen Firma Ziehl-Abegg, der sich durch hohe Verarbeitungsqualität und Haltbarkeit mechanischer und elektrischer Elemente auszeichnet. Der Motor ist kein billiger chinesischer Ersatz. Der Lüfter verfügt über eine CE-Konformitätserklärung - Anwendungsjahr 2014. Wir erklären, dass jedes Gebläse über eine Konformitätserklärung verfügt, in der die Einhaltung der folgenden Richtlinien festgelegt ist: Niederspannung, elektromagnetische Verträglichkeit und polnische Normen.

Hohe Verarbeitungsqualität und hochwertigste Elemente garantieren einen langfristigen und ausfallfreien Betrieb. Unsere Produkte haben eine 24-monatige Garantiezeit. Die Gewährleistungsfrist darf jedoch 30 Monate ab Herstellungsdatum nicht überschreiten. Jedes Gebläse wird mit einer Anleitung zusammen mit einer Garantiekarte geliefert. Der Hersteller behält sich das Recht vor, technische, konstruktive und dokumentarische Änderungen am Gebläse im Zusammenhang mit Produktverbesserungen und damit verbundenen Modernisierungen vorzunehmen.

PRODUKTFOTOGALERIE

Der Gebläsemontageflansch und der Lochabstand sind standardisiert und passen für die meisten Öfen auf dem polnischen Markt. Anbei eine Detailzeichnung mit Maßen.
