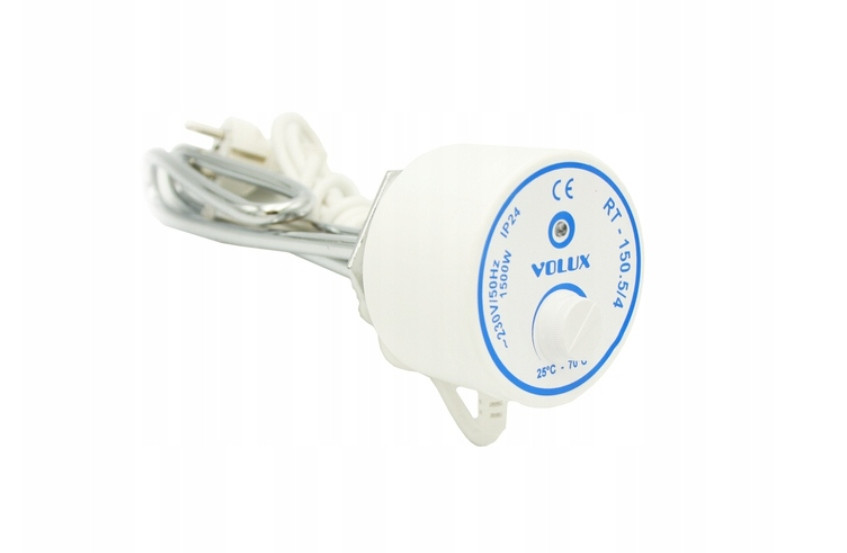

GRZAŁKA ELEKTRYCZNA Z TERM. 1500W 5/4'' GB01 GIĘTA

Przeznaczenie grzałki

Grzałka elektryczna z termostatem do pojemnościowych ogrzewaczy wody przeznaczona jest do podgrzewania wody na potrzeby c.w.u. i c.o. Instalowana może być w każdym zbiorniku (z wyjątkiem tych wykonanych ze stali nierdzewnej), którego konstrukcja (budowa i wymiary) umożliwia jej montaż.

Charakterystyka techniczna

Urządzenie składa się z elementu grzejnego 1500W, elektronicznego termostatu, który zapewnia precyzyjną regulację temperatury wody w zbiorniku oraz przewodu zasilającego z uniwersalną wtyczką. Świecenie diody sygnalizującej, wskazuje pracę grzałki.

Wysoka jakość urządzenia, potwierdzona certyfikatem CE.

Umiejscowienie i montaż

Moduł grzejny może być instalowany zarówno w poziomych jak i w pionowych zbiornikach, których konstrukcja uwzględnia możliwość instalacji modułu grzejnego i w pomieszczeniach, w których temperatura nie jest niższa niż 0ºC i wyższa niż 50ºC;

Moduł nie może być montowany w zbiornikach wykonanych ze stali nierdzewnej.

Charakterystyka techniczna

Urządzenie składa się z elementu grzejnego 1500W, elektronicznego termostatu, który zapewnia precyzyjną regulację temperatury wody w zbiorniku oraz przewodu zasilającego z uniwersalną wtyczką. Świecenie diody sygnalizującej, wskazuje pracę grzałki.

DANE TECHNICZNE

•
  MOC GRZEWCZA: 1500W


•
  ZAKRES TEMP.: 25°C - 70°C +/- 3°C


•
  GWINT GRZAŁKI G: 5/4" średnica gwintu zew. (GZ) 42 mm


•
  NAPIĘCIE: 230V / 50 Hz


•
  PRĄD ZNAMIONOWY: 6,5 A


•
  STOPIEŃ OCHRONNY: IP24


•
  PRZEWÓD PRZYŁĄCZENIOWY: 1,5 m/ 3 x 0,75


•
  MASA: 530 (g)


•
  KLASA OCHRONNOŚCI: KL. I


•
  DŁUGOŚĆ CAŁKOWITA (± 10mm): 280 (mm)


•
  DŁUGOŚĆ ELEMENTU GRZEJNEGO L (± 10mm): 210 (mm)


•
  TYP: GB01


•
  ŚRODOWISKO PRACY: WODA

CHARAKTERYSTYKA MATERIAŁOWA

•
  OBUDOWA: PP


•
  MATERIAŁ KRYZY: STAL


•
  RURA OSŁONOWA EL. GRZEWCZEGO: MIEDŹ

Grzałka musi zostać zainstalowana zgodnie z obowiązującymi przepisami, normami oraz zaleceniami producenta. Każde niewłaściwe i niezgodne z przeznaczeniem zastosowanie jest zakazane.

Eksploatacja niezgodna z instrukcją oraz wykonywanie napraw przez osoby do tego nieuprawnione może spowodować awarię i utratę gwarancji.

Wysoka jakość urządzenia, potwierdzona certyfikatem CE.

Umiejscowienie i montaż

Moduł grzejny może być instalowany zarówno w poziomych jak i w pionowych zbiornikach, których konstrukcja uwzględnia możliwość instalacji modułu grzejnego i w pomieszczeniach, w których temperatura nie jest niższa niż 0ºC i wyższa niż 50ºC;

Moduł nie może być montowany w zbiornikach wykonanych ze stali nierdzewnej.

Podstawowe wymagania instalacyjne

• Konstrukcja zbiornika powinna umożliwiać bezkolizyjną instalację elementu grzejnego w zbiorniku;


• Element grzejny nie może dotykać wewnętrznych części zbiornika;


• Średnica króćca przyłączeniowego, powinna być zgodna z wymiarami gwintu modułu grzejnego (dopuszczalne jest stosowanie redukcji);


• Głębokość (długość) króćca przyłączeniowego (mufy), musi być krótsza od długości strefy martwej modułu grzejnego (50mm);


• Instalować w dolnej lub środkowej części zbiornika w pozycji poziomej lub pionowej (elementem grzejnym do góry) w miejscu do tego przeznaczonym przez producenta zbiornika;


• Rurka czujnika nie może się stykać z elementem grzewczym (zalecana odległość ok. 10 mm).

Szczegółowe informacje dotyczące instalacji i użytkowania znajdują się w instrukcji obsługi.
