Ogranicznik przepięć typ 1+2 1000VDC SPPVT12-10-2+PE

Eaton 177256

Ograniczniki przepięć SPPVT2 i SPPVT12 zostały opracowane specjalnie do zastosowań w fotowoltaice. Chronią one instalacje przed przejściowymi przepięciami, które mogą być wywołane przez bezpośrednie wyładowania piorunowe.

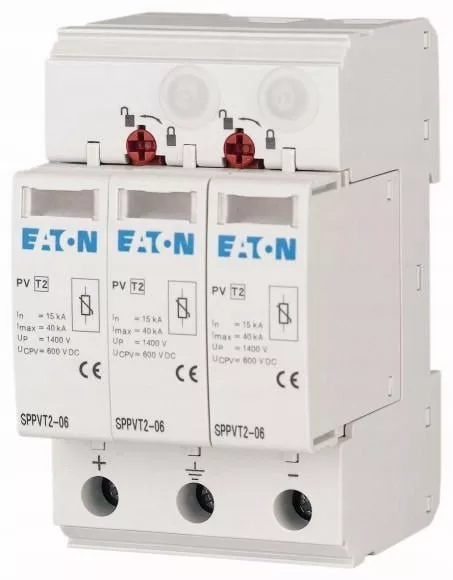

SPPVT12-10-2+PE Ogranicznik przepięć typ 1+2 1000V

•
  Stopień ochrony (IP): IP20


•
  Poziom ochrony [kV]: 3.7 kV


•
  Najwyższe napięcie trwałej pracy AC [V]: 0 V


•
  Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]: 15 kA


•
  Znamionowe napięcie AC [V]: 0 V


•
  Znamionowe napięcie DC [V]: 1000 V


•
  Poziom ochrony L-N [kV]: 0 kV


•
  Najwyższe napięcie trwałej pracy DC [V]: 1050 V


•
  Maksymalne napięcie instalacji fotowoltaicznej [V]: 1050 V


•
  Poziom ochrony N-PE [kV]: 0 kV


•
  Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35 mm2


•
  Maks. przekrój przewodu elastycznego [mm2]: 25 mm2


•
  Liczba przewodów (bez uziemienia): 2


•
  Maks. prąd wyładowczy (8/20): 40 kA


•
  Wytrzymałość zwarciowa (Isccr): 0 kA


•
  Typ 2: Tak


•
  Odporność na zwarcie: Tak


•
  Sposób montażu: Szyna montażowa DIN TH-35 mm


•
  Ze stykiem do zdalnej sygnalizacji: Nie


•
  Rozmiar: 3 moduły


•
  Bieguny: Inne


•
  Układ sieciowy: IT


•
  Sygnalizacja zadziałania na urządzeniu: Optyczny


•
  Zintegrowane dobezpieczenie: Nie


•
  Układ sieci DC: Nie


•
  Układ sieci IT: Tak


•
  Układ sieci TN: Nie


•
  Układ sieci TN-C: Nie


•
  Układ sieci TN-S: Nie


•
  Układ sieci TT: Nie


•
  Inny układ sieci: Nie


•
  Układ sieci TN-C-S: Nie


•
  Producent: EATON ELECTRIC


•
  Marka: EATON ELECTRIC


•
  Kod produktu: 658394


•
  EAN: 4015081717088

Standard EN50539-11 Klasa testowa EN PV T1/PV T2 Typ mocowania Szyna DIN 35 mm

Główne cechy

• Klasa testowa EN: PV T1/PV T2


• Typ mocowania: Szyna DIN 35 mm


• Większe bezpieczeństwo dzięki zgodności z normą EN 50539-11


• Kodowane wkłady zapobiegające błędnemu mocowaniu


• Wtykane wkłady


• Optyczny wskaźnik uszkodzenia


• Dostępny styk pomocniczy


• Kodowana podstawa aparatu

Instalacje fotowoltaiczne wymagają ochrony przed przepięciami

Budynki wyposażone w instalacje fotowoltaiczną należy wyposażyć w odpowiednie środki ochrony przed skutkami wyładowań atmosferycznych. Sprowadza się to do stosowania ograniczników przepięć klasy 1 i 2 serii SPPVT12 lub 2 serii SPPVT2 przeznaczonych do pracy z napięciem DC. Ograniczniki przepięć serii SPPVT12 chronią instalacje zarówno przed bezpośrednim jak i pośrednim skutkiem wyładowania atmosferycznego. Ograniczniki przepięć do instalacji fotowoltaicznych to jedno z podstawowych zabezpieczeń w tego typu systemach.

Zaprojektowane do ochrony inwertera

W przypadku nowo zainstalowanej instalacji fotowoltaicznej należy uwzględnić zabezpieczenie przeciwprzepięciowe po stronie prądu stałego DC. Ochrona przeciwprzepięciowa typu 2 do instalacji fotowoltaicznych jest wymagana, gdy nie ma ryzyka bezpośrednich wyładowań piorunowych i mogą wystąpić tylko pośrednie przepięcia. Ograniczniki przepięć typu 2 chronią falownik i instalacje przed przepięciami przejściowymi spowodowanymi przełączaniem i pośrednimi uderzeniami piorunów.

Ogranicznik przepięć (SPD) do zastosowań fotowoltaicznych

SPPVT12 to ogranicznik przepięć z wymiennymi wkładami do zastosowań fotowoltaicznych w izolowanych i uziemionych systemach. Ograniczniki posiadają z przodu urządzenia optyczny wskaźnik awarii i mogą być wyposażone w styk pomocniczy do zdalnej sygnalizacji.
