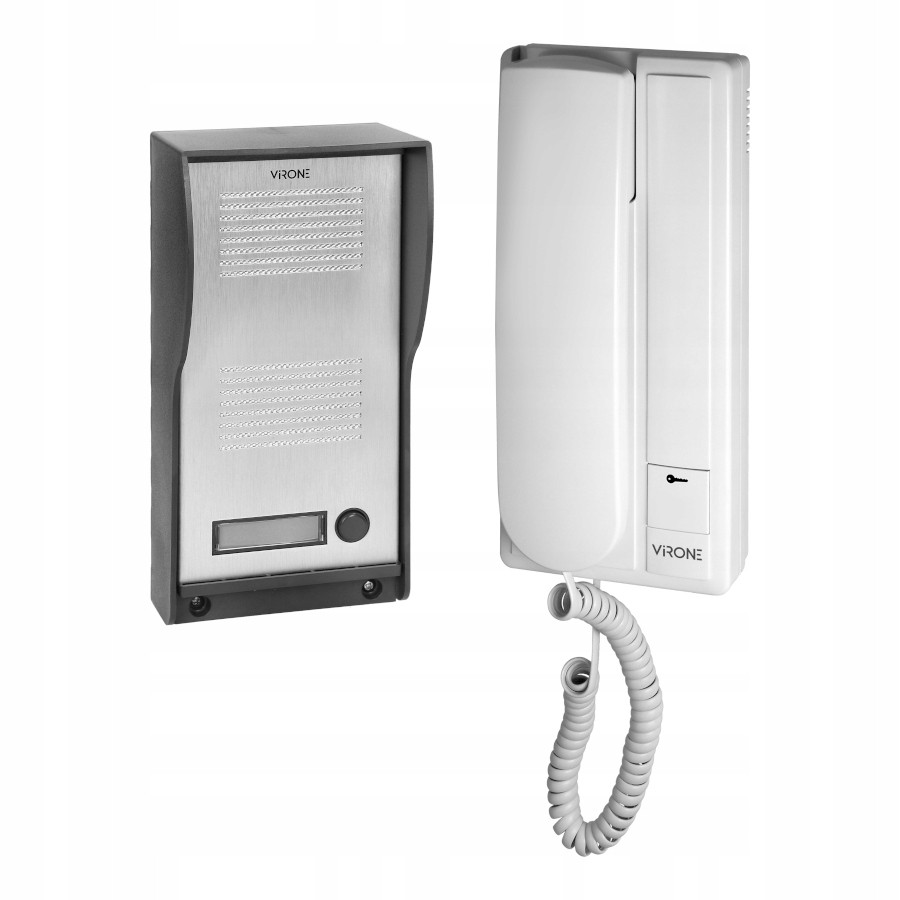

ZESTAW DOMOFONOWY ViRONE CARLO DP-16

Przeznaczony jest do montażu natynkowego w domkach 1-rodzinnych. Panel zewnętrzny posiada miejsce na nazwisko oraz aluminiową obudowę. Słuchawka zasilana jest bezpośrednio z 230V. Do podłączenia jednostki wewnętrznej z wewnętrzną wystarczą 2 żyły.

W zestawie:

• panel zewnętrzny (kaseta) ViRONE DP-16KD - 1 szt;


• unifon ViRONE DP-16UD - 1 szt;


• ramka montażowa - 1 szt;


• daszek ochronny (do panelu) - 1 szt;


• instrukcja.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.

❗ Instrukcja do pobrania w sekcji "Dodatkowe informacje" na dole strony.

✅ SCHEMAT PODŁĄCZENIA:

1. Elektrozaczep (brak w zestawie)


2. Jednostka zewnętrzna (stacja bramowa)


3. Słuchawka (unifon)


4. Przewód do zasilania 230V

❗ PROJEKTUJĄC INSTALACJĘ ELEKTRYCZNĄ NALEŻY UWZGLĘDNIĆ ODPOWIEDNI PRZEKRÓJ PRZEWODÓW:

• do 50 metrów - zalecany przewód 2 x 0,75mm


• od 50 do 100 metrów - zalecany przewód 2 x 1mm

Połączenie z ryglem powinno być przeprowadzone przewodem 2 x 1mm

Całkowita długość instalacji nie może przekroczyć 100 metrów.

✅ BUDOWA URZĄDZEŃ:

1. Unifon


2. Stacja bramowa


3. Głośnik


4. Przycisk wywołania


5. Miejsce na nazwisko


6. Mikrofon


7. Ustawienie poziomu głośności


8. Słuchawka


9. Przycisk otwierania furtki


10. Przewód zasilający

✅ SPECYFIKACJA TECHNICZNA:

• typ: 1-rodzinny


• rodzaj transmisji: przewodowy


• rodzaj zasilania: sieciowe (230V)


• system łączenia: 2-żyłowy


• ilość przewodów: 2+2


• zasilanie elektrozaczepu: z panelu zewnętrznego


• sterowanie bramą automatyczną: nie


• możliwość rozbudowy o dodatkowy unifon: nie


• możliwość rozbudowy o dodatkowy panel zewnętrzny: nie

✅ PANEL ZEWNĘTRZNY:

• 1 miejsca na nazwisko


• materiał: aluminium


• montaż: natynkowy


• temperatura pracy: -20 st. C ...+40 st. C


• napięcie zasilania: 9V (z unifonu)


• napięcie elektrozaczepu: 12VDC


• wymiary:  107 x 217 x 65 mm


• waga: 0,474 kg

✅ UNIFON:

• obsługa: słuchawka


• rodzaj komunikacji: DUPLEX


• regulacja głośności: tak


• funkcja interkomu: nie


• ilość dźwięków dzwonka: 1


• kolor: biały


• temperatura pracy: 0-40 st. C


• napięcie zasilania: ~230VAC / 50Hz


• pobór prądu: <1W (w stanie spoczynku), <3W (podczas rozmowy)


• wymiary: 98 x 215 x 68 mm


• waga: 0,63 kg
