UWAGA !!! PROSZĘ O WYBÓR STRONY OTWIERANIA DRZWI W KOTLE. WYBORU DOKONUJEMY STOJĄC PRZED KOTŁEM I PATRZĄC NA NIEGO. KLAMKA PO LEWEJ STRONIE - WERSJA LEWA, KLAMKA PO PRAWEJ STRONIE - WERSJA PRAWA. JEŚLI NIE OKREŚLĄ PAŃSTWO STRONY, WYŚLEMY KOCIOŁ UBRANY NA DOWOLNĄ STRONĘ. PROSZĘ O ZOSTAWIENIE KOMENTARZA W POLU WYBORU. UWAGA !!!

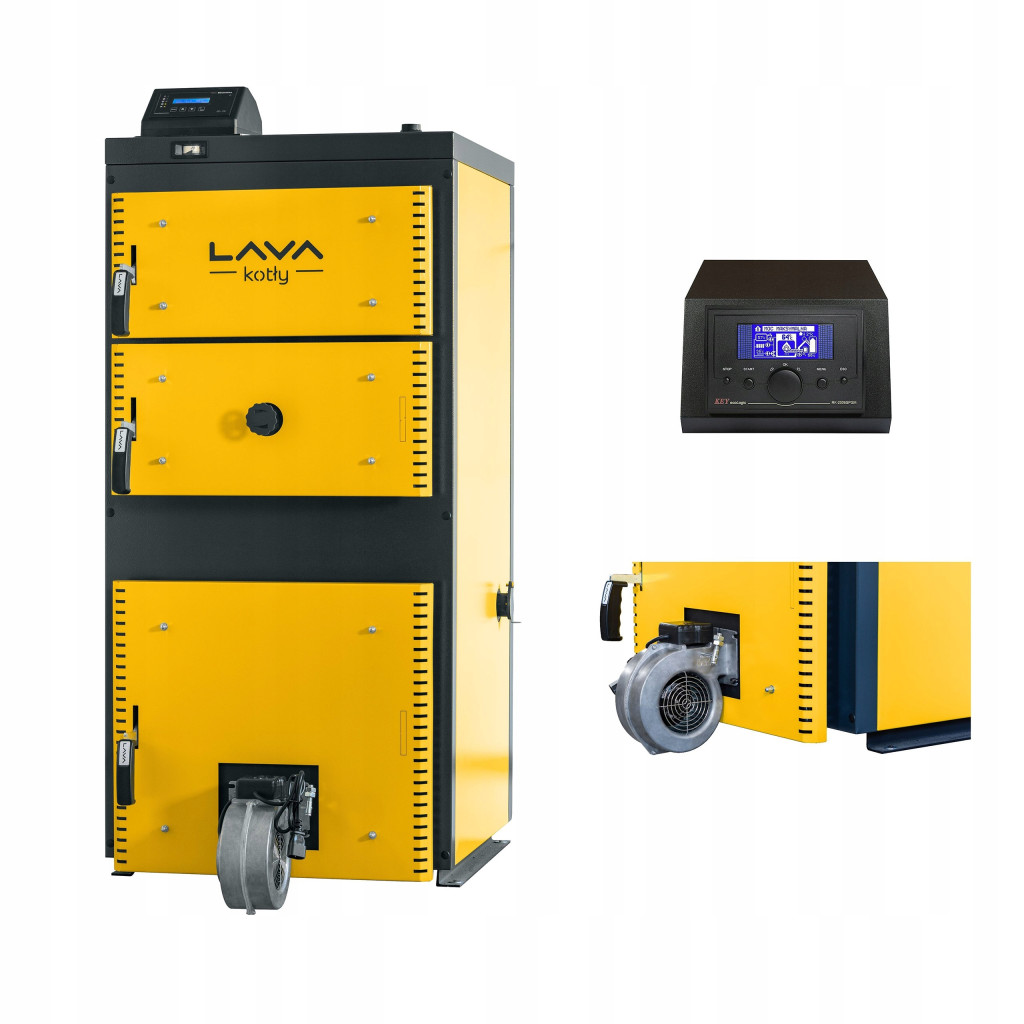

Kocioł dolnego spalania z rusztem i ręcznym zasypem paliwa (drewno, ekogroszek, miał węglowy, pellet, węgiel, brykiet), spełniający normy Ekoprojektu w 5 klasie energetycznej.
ZESTAW STEROWANIA
Kocioł doposażony w sterownik i dmuchawę.
Producent - KEY
Nazwa sterownika - RK-2006SPGM+MZL
W zestawie:
- czujnik temperatury kotła CT-1 (przewód 1-1,5m)
- czujnik temperatury podajnika CT-2 (przewód 2,5m)
- czujnik temperatury CWU CT-4 (przewód 2,5m)
- czujnik temperatury obiegu za zaworem CT-2 (przewód 2,5m)
- czujnik temperatury zewnętrznej CZ-1
Oprócz pełnej obsługi palnika regulator umożliwia niezależne sterowanie obiegiem grzejnikowym oraz obiegiem podłogowym z zaworem mieszającym. Trzecim niezależnym obiegiem jest CWU.
W pełni automatyczne rozpalanie paliwa powoduje, że praca palnika jest podobna jak w palnikach olejowych (kocioł pracuje, gdy jest zapotrzebowanie na energię cieplną).
Napięcie znamionowe - 230V/50Hz
Spręż max - 360 Pa
Wydatek max. - 285 m3/h
Pręd. obrotowa - 2500 obr/min - 2300 obr/min
Moc pobierana - 83 W - 75 W
Masa - 2,10 kg
Materiał wirnika - stal cynkowana
Nasze kotły tniemy laserowo i malujemy proszkowo co znacznie przewyższa jakością standardowo produkowane kotły przez cięcie plazmowe i malowanie "na mokro". Każdy nasz kocioł ma płaszcz wewnętrzny wykonany z blachy o grubości 6mm (stal kotłowa) a płaszcz zewnętrzny z blachy 4mm. W środku znajdziecie Państwo odlane przez nas kształtki ceramiczne. Korpus kotła oraz czopuch zabezpieczamy (malujemy) farbą odporną na temperaturę do 600 stopni - opóźniamy w czasie proces korozji, standardowo producenci nie malują elementów wewnętrznych.
DANE TECHNICZNE
Nominalna moc cieplna - 13 kW
Stałopalność - 4,5 h
Powierzchnia grzewcza kotła - 1,7 m²
Pojemność wodna kotła - 72 l
Orientacyjna wielkość ogrzewanej powierzchni - do 160 m²
Klasa kotła wg. PN–EN–303-5:2021-09 - Ekoprojekt
Sprawność - 89 %
Pojemność komory spalania - 28 dm³
Maks. temperatura zasilania - 95 °C
Min. temperatura zasilania - 55 °C
Średnia temperatura spalin - 150 °C
Maks. temp. wody zasilającej zbiornik buforowy - 95 °C
Maks. dopuszczalne ciśnienie robocze - 0,2 MPa
Ciśnienie próbne - 0,25 MPa
Wymagany ciąg spalin - 0,2 mbar
Min. pojemność zbiornika buforowego - 800 l
Przekrój komina min. - 250 cm²
Min. Wysokość komina - 6m
Średnica czopucha - 150 mm
Masa kotła - 254 kg
Masa kotła w transporcie - 260 kg
Średnica króćca zasilania i powrotu - 1''
Średnica króćca miarkownika ciągu - ¾''
Emisja hałasu - <30 dB
Wysokość - 1230 mm
Szerokość - 455 mm
Głębokość - 650 mm
Zasadnicze elementy kotła stanowią korpus z częścią paleniskową, konwekcyjną i popielnikową, izolacja cieplna i czopuch.
Część paleniskowa - od dołu ograniczona żeliwnym rusztem. Dysza ceramiczna - umieszczona jest w tylnej części komory paleniskowej. Część paleniskowa zamykana jest drzwiczkami zasypowymi (ręczny zasyp paliwa). Paliwo osypuje się do kotła na ruszt, po płycie zsypowej. W drzwiczkach zasypowych umieszczona jest przepustnica powietrza służąca do regulacji powietrza.
Część konwekcyjna - stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze. Kanał ten połączony jest z czopuchem łączenie kotła z instalacją kominową. W górnej części konwekcyjnej znajdują drzwiczki wyczystne.
Część popielnikowa -znajduje się na dole kotła (pod rusztem) i stanowi komorę, w której gromadzi się popiół, wyposażona jest w szufladę, która ułatwia usuwanie popiołu wyjmując ją przez drzwiczki popielnikowe. W drzwiczkach zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania przy wykorzystaniu miarkownika spalania.
Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych, lub obustronnie malowanych farbą proszkową.
Czemu ten kocioł ma 5 klasę?
Wprowadzenie nowych rozwiązań konstrukcyjnych (odpowiedni kształt, układ kanałów, zastosowanie wypełnień ceramicznych oraz technika dolnego spalania) powodują redukcję emisji szkodliwych substancji do granicznych wartości. To właśnie między innymi widoczne na zdjęciu zawirowywacze spowalniające przepływ spalin tym samym zwiększają sprawność wymiennika wodnego i dają możliwość osiągnięcia wyśrubowanych wymogów Ekoprojektu.
Przepustnica spalin, umożliwiająca precyzyjną regulację siły ciągu i dopasowanie tej wartości do twojego przewodu kominowego.
Na bocznej ścianie kotła znajduje się przepustnica powietrza wtórnego, poprzez którą doprowadzane jest powietrze do komory spalania. Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu lub boku kotła króćce wody powrotnej i spustowy.
Kotły typu UniTech mogą być montowane w układach:
