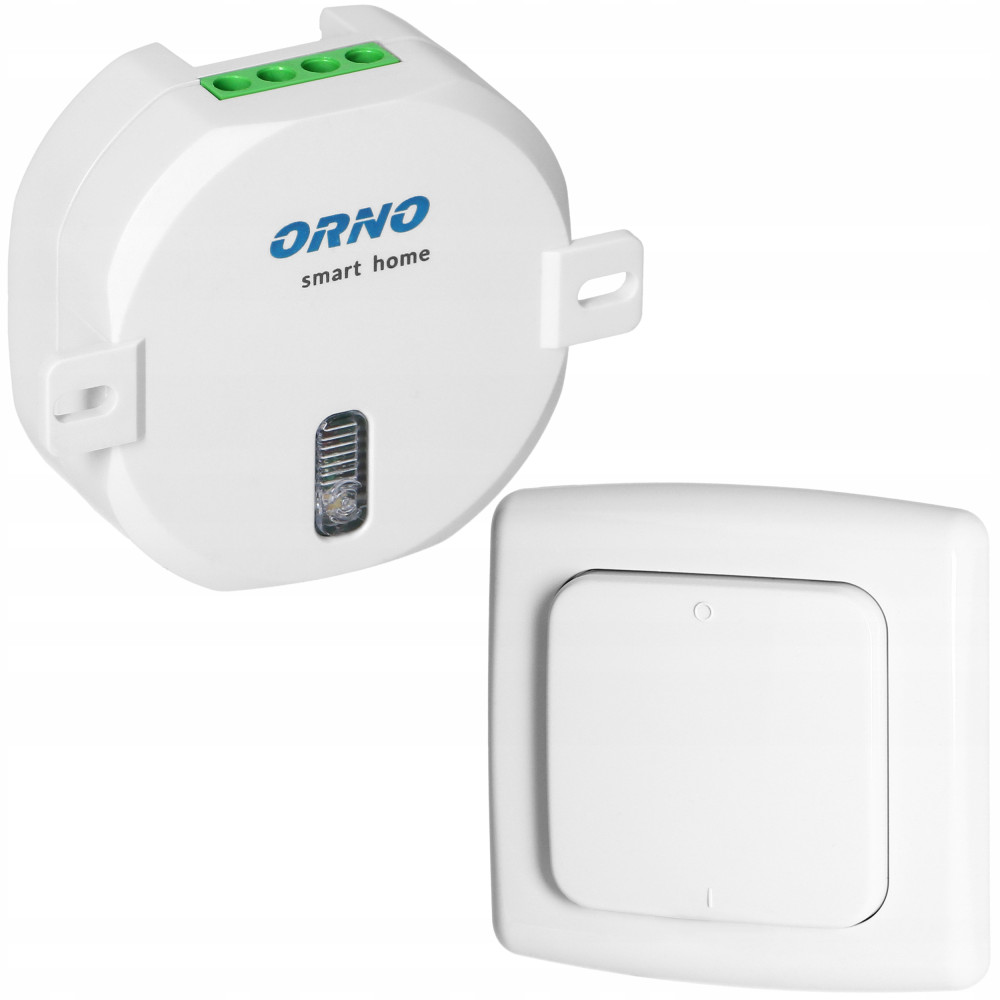

✔️ ZESTAW SŁUŻY DO WŁĄCZANIA / WYŁĄCZANIA OŚWIETLENIA LUB INNYCH URZĄDZEŃ ELEKTRYCZNYCH - Zestaw służy do zdalnego, bezprzewodowego włączania i wyłączania obwodów elektrycznych. Zestaw możesz wykorzystać jako zwykły włącznik światła lub jako urządzenie sterujące innymi urządzeniami elektrycznymi.
✔️ BEZPRZEWODOWY WŁĄCZNIK Z NADAJNIKIEM RADIOWYM -Włącznik ma wbudowany nadajnik radiowy, pracuje na częstotliwości 433,92 MHz i pełni funkcję pilota 1-kanałowego. Włącznik montuje się bezpośrednio na ścianę.
✔️ PRZEKAŹNIK Z ODBIORNIKIEM RADIOWYM - Przekaźnik z odbiornikiem radiowym 433,92 MHz przeznaczony jest do montażu w standardowych puszkach podtynkowych Ø60 mm i podłączany jest do urządzenia, które ma być sterowane włącznikiem.
✔️ MOŻLIWOŚĆ ROZBUDOWY O DODATKOWE URZĄDZENIA Z SERII ORNO SMART HOME - System kompatybilny jest z odbiornikami, gniazdami i pilotami bezprzewodowymi ORNO SMART HOME. Istnieje możliwość sterowania przez iPhona, iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home, opartego o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google Home i Amazon Alexa.
✔️ Zasięg w terenie otwartym do 30 metrów.
✔️ Learning system – automatyczna konfiguracja dodatkowych urządzeń.
✔️ Włącznik pełni funkcję pilota 1-kanałowego.
✔️ Przekaźnik (odbiornik) do stosowania wewnątrz pomieszczeń, w puszkach podtynkowych instalacji elektrycznej lub w miejsce zwykłego włącznika.
1) Przed montażem na ścianie zdemontuj panel z przyciskiem i ramkę z płytki montażowej.
2) Przyłóż płytkę do ściany w wybranym miejscu i zamocuj ją przy użyciu wkrętów lub przyklej ją dwustronną taśmą klejącą. Pamiętaj o ułożeniu ramki w kierunku zgodnym ze strzałką UP ↑.
3) Pociągnij zabezpieczenie baterii i aktywuj baterię.
4) Zamontuj ramkę z powrotem na płytce montażowej, zgodnie ze schematem.
5) Zamontuj panel z przyciskiem z powrotem na płytce montażowej.
Pamiętaj o ułożeniu go w kierunku zgodnym ze strzałką UP ↑.
1) Parowanie / rozłączanie nadajnika z / od odbiornika
Naciśnij i przytrzymaj przez 3 sek. przycisk na odbiorniku, a następnie puść. Dioda LED zacznie migać, a odbiornik przejdzie w tryb parowania.
Uwaga: dioda LED powinna zacząć migać dopiero po zwolnieniu przycisku. Jeśli zacznie migać podczas trzymania przycisku, parowanie urządzeń nie będzie możliwe.
Naciśnij przycisk „I” / „ON” na nadajniku (rys. 6), aby sparować go z odbiornikiem. Dioda LED odbiornika zaświeci się światłem stałym. Naciśnij przycisk „0” / „OFF” na nadajniku (rys. 6), aby odłączyć go od odbiornika. Dioda LED odbiornika wyłączy się.
2) Rozłączanie wszystkich urządzeń
Naciśnij i przytrzymaj przez 10 sek. przycisk na odbiorniku. Dioda LED zacznie mrugać. Wyłączenie się diody LED na odbiorniku oznacza, że wszystkie urządzenia zostały skutecznie rozłączone.
1 - DIODA LED
2 - PRZYCISK ON/OFF LEARNING CODE
KROK 1: Przed instalacją przekaźnika należy wyłączyć dopływ prądu.
KROK 2: Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji elektrycznej wg schematu. Zabezpiecz przekaźnik w puszce przykręcając go dwiema śrubami (brak w zestawie).
KROK 3: Włącz główny włącznik instalacji elektrycznej.
L (IN) – przewód fazowy (wejście)
L (OUT) – przewód fazowy (wyjście)
N (IN) – przewód neutralny (wejście)
N (OUT) – przewód neutralny (wyjście)
1 - OR-SH-1750 - Włącznik pojedynczy natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home
2 - OR-SH-1751 - Włącznik podwójny natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home
3 - OR-SH-1752 - Pilot do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami ORNO Smart Home, 4-kanałowy
4 - OR-SH-1753 - Nadajnik pojedynczy podtynkowy, do połączenia z dowolnym włącznikiem, do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami, z nadajnikiem radiowym, ORNO Smart Home
5 - OR-SH-1732 - Gniazdo sieciowe ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym
6 - OR-SH-1733 - Gniazdo sieciowe zewnętrzne ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym, IP44
7 - OR-SH-1736 - Przekaźnik podtynkowy MINI (dopuszkowy) ON/OFF sterowany bezprzewodowo,z odbiornikiem radiowym, ORNO Smart Home
8 - OR-SH-1734 - Przekaźnik podtynkowy (dopuszkowy) ORNO Smart Home sterowany bezprzewodowo, z odbiornikiem radiowym, obciążenie 1000W
9 - OR-SH-1735 - Przekaźnik roletowy ORNO Smart Home podtynkowy (dopuszkowy) sterowany bezprzewodowo, z odbiornikiem radiowym, maks. moc silnika 300W
10 - OR-SH-1731 - Gniazdo centralne ORNO Smart Home z komunikacją Wi-Fi i nadajnikiem radiowym, Obsługiwane aplikacje: TUYA SMART, Smart Life, Google Home, Amazon Alexa
Łącz dowolną ilość nadajników i odbiorników. Stwórz rozwiązanie dopasowane do Twoich potrzeb.
1 – Jeden nadajnik i jeden odbiornik
2 – Dowolna ilość nadajników i odbiorników
3 – Dowolna ilość nadajników i odbiorników oraz gniazdo centralne Wi-Fi
