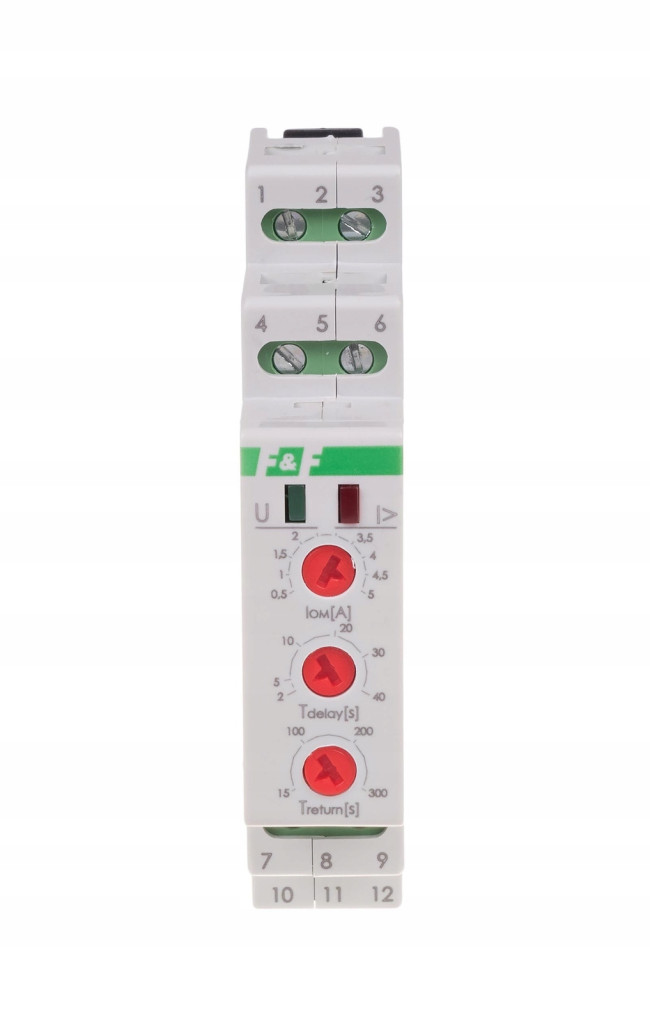

F&F Ogranicznik poboru mocy OM-611 z regulowanym czasem zadziałania

F&F Ogranicznik poboru mocy OM-611 z regulowanym czasem zadziałania i powrotu

Działanie

Ogranicznik przystosowany jest do współpracy z przekładnikiem prądowym, którego obwód pierwotny podłączony jest do obwódu mierzonego, a wyjście do zacisków pomiarowych OM, co pozwala na kontrolowanie obwodów o dowolnej obciążalności i ustawienie rzeczywistego progu zadziałania przekaźnika wyższe niż 5 A (IOM). Zakres mierzonego prądu będzie zależny od przekładni przekładnika np. od 5 A do 50 A przy przekładni 10:1 dla przekładnika 50/5 A.

Prąd wejścia pomiarowego 4-6 nie może przekraczać 5 A.

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej (U). Gdy prąd w obwodzie mierzonym jest niższy od ustawionego progu przełączenia IOM styk zostanie zamknięty (pozycja 7-10). Przekroczenie ustawionego progu w obwodzie mierzonym sygnalizowane jest pulsacyjnym świeceniem LED czerwonej I>. Po nastawionym czasie Tdelay styk zostanie otwarty (pozycja 7-12). Styk zostanie zamknięty automatycznie po nastawionym czasie Treturn. Jeżeli wartość prądu w obwodzie mierzonym nadal będzie większa od ustawionego progu, to nastąpi ponowne otwarcie styku.
