DANE TECHNICZNE:
Numer katalogowy - DL4P63A
Napięcie znamionowe - 400 V
Częstotliwość - 50/60 HZ
Prąd znamionowy - 63 A
Liczba biegunów - 4P
Znamionowy prąd zwarciowy - 12le/1s
Izolacja znamionowa (UI) - 500 V
Znamionowa odporność impulsowa (UIMP) - 600
Żywotność mechaniczna - 8500
Żywotność elektryczna - 1500
Moment dokręcenia zacisków - 3Nm
Maksymalny przekrój przewodów - 25mm²
Stopień ochrony - IP 20
Podłączenie szyny - grzebieniowa
Montaż - szyna DIN

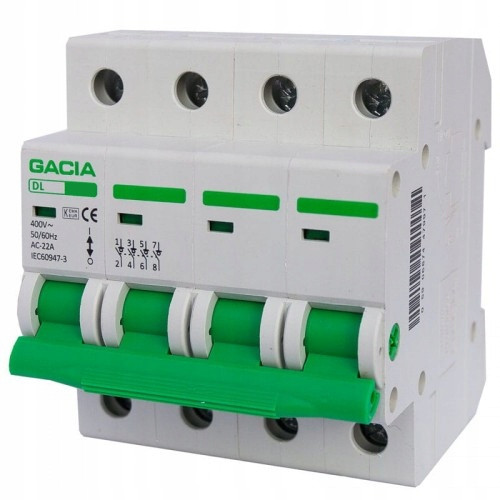

Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem. Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem. Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
Rozłącznik izolacyjny DL spełnia jednocześnie dwie funkcje:
- przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych.
- izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
