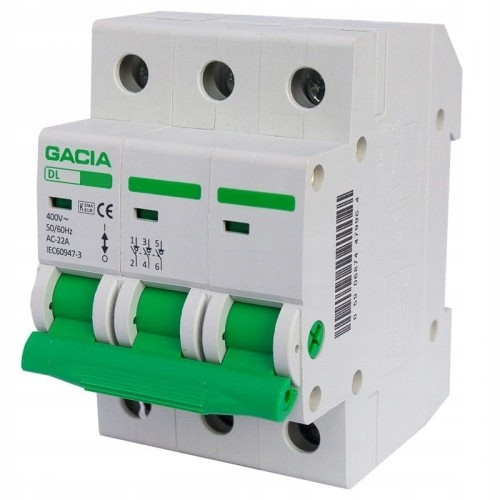

Rozłącznik wyłącznik izolacyjny 3P 63A - Gacia

Dane techniczne:

• prąd znamionowy Ie: 63A


• znamionowy prąd zwarciowy: 12 le 1s


• znamionowa odporność impulsowa (1,2/50) Uimp: 6000


• stopień zanieczyszczenia: 2


• napięcie znamionowe Ue: 400V


• izolacja znamionowa Ui: 500V


• częstotliwość prądu: 50/60 Hz


• żywotność elektryczna: 1500


• żywotność mechaniczna: 8500


• wskaźnik pozycji pracy: tak


• stopień ochrony: IP 20


• temp. składowania: -30/+70°C


• temp. pracy: -30/+50°C


• maksymalny przekrój przewodów łączeniowych: 25 mm2


• moment dokręcenia zacisków łączeniowych: 3Nm


• możliwość podłączenia za pomocą szyn grzebieniowych: tak

Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.

Rozłącznik izolacyjny DL (ang. switch-disconnector) - łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:

• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,

• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.

Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem.

Produkt może być montowany wyłącznie przez osoby uprawione. Przed montażem należy odłączyć zasilanie. Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
