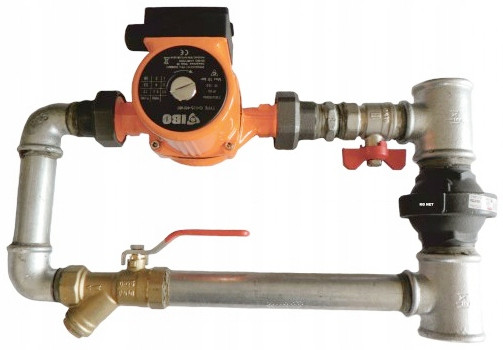

Obejście pompy poziome ocynkowane 1" + Pompa 25/60-180 firmy IBO

Zespół Pompy obiegowej c.o. jest kompletnym układem hydraulicznym umożliwiającym podłączenie pompy obiegowej do pieca c.o. wraz z zaworem wodnym różnicowym

Obejśćie pompy z rozstawem pod pompę 25/40-180 lub 25/60-180

Zawór różnicowy ZR przeznaczony jest do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Jego zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

Zawór może pracować w instalacji, której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C. W trakcie eksploatacji zawór nie wymaga żadnej obsługi.

Montaż:

Przyłącze może być montowane w pozycji poziomej lub pionowej w zależności od potrzeb. Należy pamiętać aby zestaw zamontowany został zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczony jest na korpusie zaworu różnicowego ZR.

Montaż powinien wykonać hydraulik.

Pompy OHI przeznaczone są do wymuszenia obiegu wody w instalacjach centralnego ogrzewania i ciepłej wody użytkowej. Mogą być także wykorzystywane w systemach ogrzewania słonecznego, do klimatyzacji i chłodniczego systemu obiegowego.

Montaż pompy powinien być wykonany na prostym odcinku rury pomiędzy dwoma zaworami odcinającymi, w miejscu dostępnym do jej odpowietrzenia, przeglądu czy serwisu. Pompa powinna być zainstalowana tak, aby oś pompy była usytuowana poziomo. Przed przystąpieniem do montażu pompy należy bezwzględnie zapoznać się z instrukcją obsługi.

Okres gwarancji na pompę wynosi 2 lata licząc od daty zakupu.

Dane techniczne Pompy:

• Ciężar: 3,1 kg


• Wymiary gwintu przyłączeniowego: 47,5 mm (mierzone na zewnątrz gwintu)


• Maksymalna temperatura wody: 110 °C


• Maksymalna temperatura otoczenia: 55 °C


• Maksymalne ciśnienie robocze: 10 bar


• Korpus pompy: 180 mm (długość montażowa)


• Ilość biegów: 3


• Podnoszenie słupa wody: 6 m


• Napięcie znamionowe: 220-240 V / 50 Hz


• Głośność: 45db


• Prąd znamionowy: 0,4 A


• Moc maksymalna na poszczególnych biegach: I - 46 W, II - 67 W, III - 93 W

Dane techniczne obejścia:

• temperatura pracy 0-90°C, chwilowa 110°C,


• ciśnienie nominalne 0,001-6,0 bar,


• ciśnienie dopuszczalne do 7,00 bar,


• ciśnienie otwarcia zaworu przy obiegu grawitacyjnym 0,00-0,001 bar,


• przekrój nominalny przepływu przez zawór 98-100% przekroju nominalnego instalacji,


• poziom hałasu w trakcie cyklu pracy do 25 dB (A)
