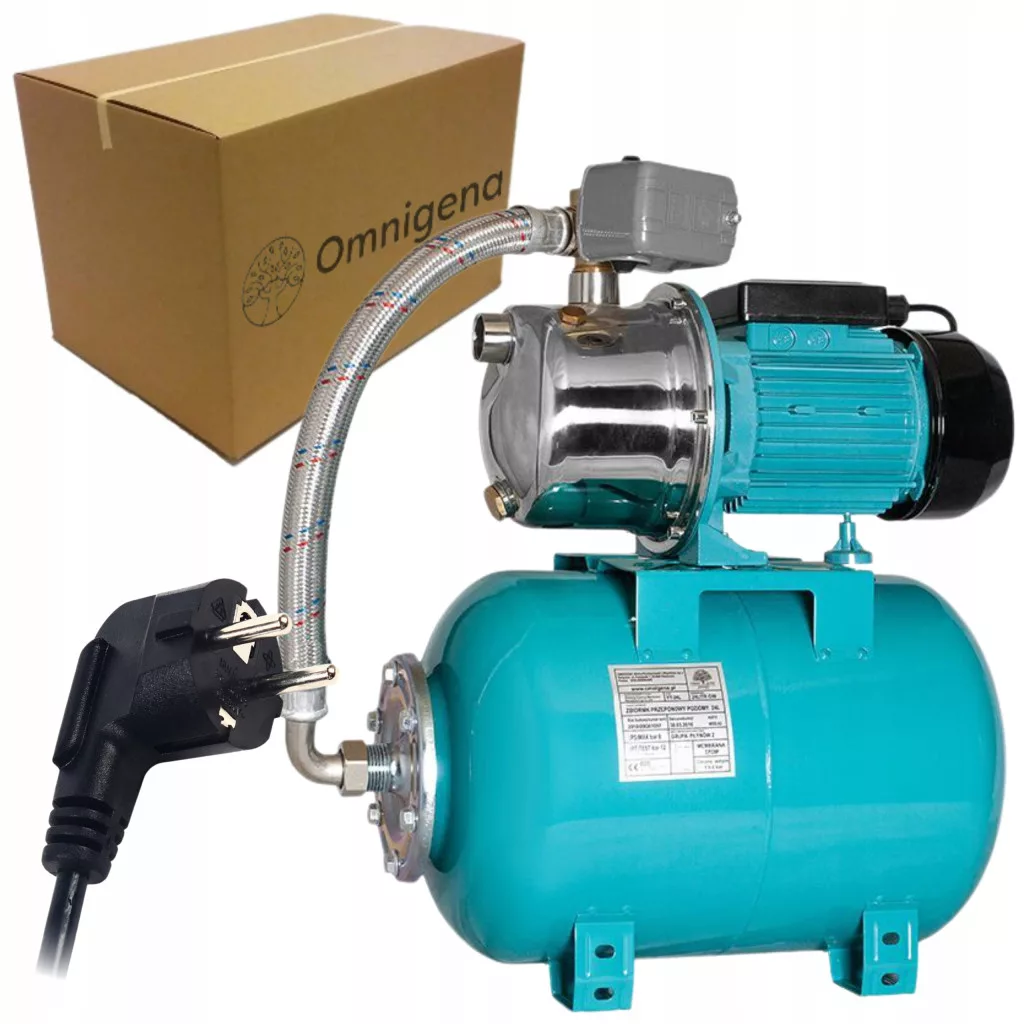

JY 1000 230V ZESTAW HYDROFOROWY NA ZBIORNIKU 24L OMNIGENA

OMNIGENA JY 1000 OSPRZĘT ZBIORNIK 24L

Pompa hydroforowa JY 1000 przeznaczona jest do zaopatrywania w słodką, zimną czystą wodę pod ciśnieniem. Pompa hydroforowa JY 1000 służy do dostarczania wody z ujęć studziennych lub innych źródeł zarówno do budynków mieszkalnych, jak i obiektów gospodarczych, działkowych. Znakomicie spełni swoją rolę przy nawadnianiu. Oferowana w dwóch wersjach wykonania.

•
  Temperatura wody maksymalna: 35°C


•
  Stopień ochrony: IP 44

ZASTOSOWANIE:

Zestaw hydroforowy składa się ze zbiornika ciśnieniowego na wodę, pompy tłoczącej.

Zadaniem hydroforu jest dostarczenie i utrzymanie właściwego ciśnienia wody w instalacji wodociągowej budynku.

Pompa ma zdolność zasysania wody z głębokości nie przekraczającej 8 m

Materiały:

•
  Wałek pompy: stal nierdzewna


•
  Wirnik: noryl


•
  Korpus tłoczny: stal nierdzewna


•
  Korpus ssący: stal nierdzewna

Dane techniczne:

•
  Wydajność maksymalna [l/min] 60


•
  Wysokość podnoszenia maksymalna [m] 50


•
  Moc silnika [kW] 1,1


•
  Napięcie [V] 230


•
  Króciec tłoczny 1''x 1''

Zastosowanie:

• Dostarczanie świeżej wody z głębokich studni


• Zaopatrywanie w wodę budynków mieszkalnych


• Zaopatrywanie w wodę budynków gospodarskich i działkowych


• Nawadnianie małych obszarów, np. ogrodów działkowych

ZBIORNIK 24L 1" POZIOM OMNIGENA

OMNIGENA ZBIORNIK 24L 1" POZIOM

Zbiornik przeponowy to naczynie z umieszczoną wewnątrz trwałą gumową przeponą wykonaną z materiału EPDM, która rozdziela przestrzeń zbiornika na dwie części, wodną i powietrzną. W systemach z wodą zimną (do 35°C) zbiornik przeponowy stanowi element układu, który efektywnie utrzymuje odpowiednie ciśnienie wody w instalacji. Na bazie zbiornika przeponowego oraz pompy głębinowej lub nawierzchniowej można zbudować automat hydroforowy do pompowania np. wody pitnej. W przypadku zbiornika poziomego pompę hydroforową z osprzętem można umieścić bezpośrednio na nim. Należy pamiętać przy doborze pojemności zbiornika przeponowego, że jego wielkość uzależniona jest od wydajności pompy, z którą będzie tworzył zestaw.

ZASTOSOWANIE: Zbiornik przeponowy poziomy 24l do zimnej wody jest przeznaczony do zmontowania z małą pompą z osprzętem (np. typu WZ JY, JET). W wyniku takiej kompletacji i po dodaniu węża antywibracyjnego z kolankiem otrzymujemy kompaktowy i o relatywnie małych wymiarach zestaw hydroforowy.

• Króciec tłoczny 1"


• Pojemność zbiornika [ l ] 24


• Zakres temp. pracy [ ⁰ C] 0 - 35


• Pozycja w pracy Poziom


• Ciśnienie robocze max [bar] 6

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Do pomiaru ciśnienia powietrza w zbiornikach można używać manometru służącego do pomiaru ciśnienia w kołach samochodowych.
