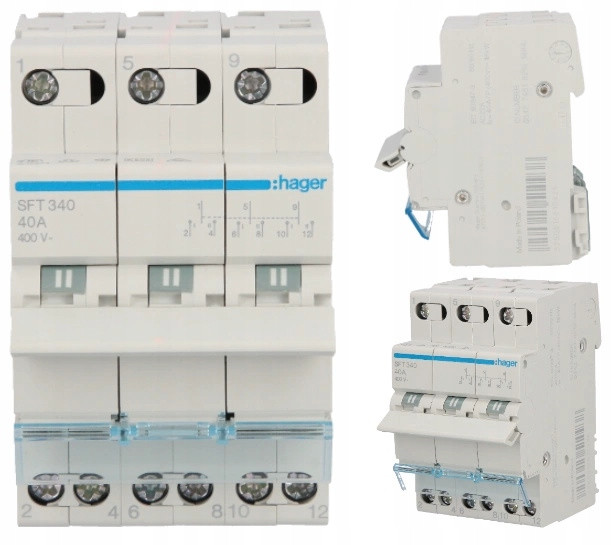

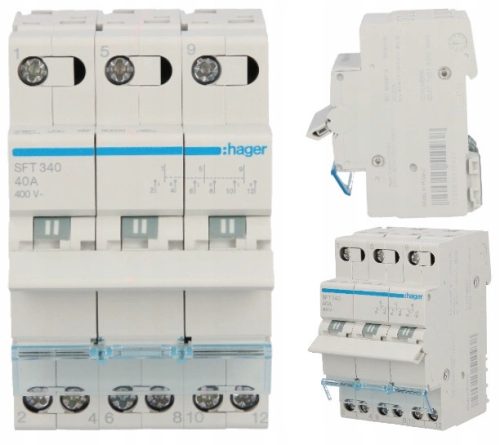

Modułowy Przełącznik Instalacyjny I-0-II 3P 40A 400 V AC

HAGER SFT340

✔️ Modułowe rozłączniki izolacyjne i przełączniki zasilania to nowe aparaty o prądach znamionowych od 16 do 125 A, umożliwiające łatwe i bezpieczne wykonywanie czynności łączeniowych w rozdzielnicach niskiego napięcia.

✔️ Posiadają szereg udogodnień, cechują się prostą obsługą i dokładnością działania.

✔️ Wszystkie przełączniki posiadają zielone/czerwone pola na dźwigni napędu zapewniające czytelną wizualizację pozycji przełącznika.

✔️ Do przełączania wszystkich typów obwodów prądowych.

• Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx.

Charakterystyka elektryczna:

•
  Napięcie znamionowe łączeniowe Ue (AC): 400 V


•
  Częstotliwość: 50/60 Hz

W zestawie znajduje się:

•
  1 szt. Modułowy przełącznik HAGER SFT340


Konstrukcja:

•
  Liczba biegunów: 3 P


•
  Układ biegunów: 3 P

Napięcie:

•
  Znamionowe napięcie izolacji Ui: 440 V


•
  Rodzaj wejścia napięcia: 1 AC


•
  Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Wymiary:

•
  Głębokość produktu: 70 mm


•
  Wysokość produktu: 83 mm


•
  Szerokość produktu: 52,5 mm

Instalacja / Montaż:

•
  Moment dokręcający: 1,8 Nm

Prąd:

•
  Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 A


•
  Dopuszczalne obciążenie prądem AC22 kategorii A: 40 A


•
  Prąd znamionowy In: 40 A


•
  Znamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kA


•
  Obudowa zewnętrzna zasilana prądem cieplnym: 40 A


•
  Dopuszczalne obciążenie prądem AC21 kategorii A: 40 A


•
  Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 40 A


•
  Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3: 480 A

Wytrzymałość:

•
  Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 25000


•
  Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 25000


•
  Wytrzymałość mechaniczna (liczba cykli): 200000

Podłączenie

•
  Przekrój przewodu elastycznego (linka) w zacisku: 1,5 / 10mm


•
  Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 16mm


•
  Rodzaj przyłącza: ze śrubą

Produkty marki HAGER

•
  Im większe są wymagania z zakresu bezpieczeństwa rozdzielnic elektrycznych, tym bardziej kompaktowe i wydajne są nasze urządzenia.



• Dzięki innowacyjnemu połączeniu wyłączników rożnicowoprądowych i nadprądowych oraz szynom fazowym, Twoja praca nabierze rozpędu.


• Ponadto nasze systemy połączeń quickconnect są najlepszym przykładem oszczędności czasu i przestrzeni. Działają zgodnie z zasadą "wtykaj zamiast przykręcać".


✔️ Zaciski wyjściowe z systemem quickconnect- To proste – wtykaj zamiast przykręcać.

✔️ Zaciski- Łatwe otwieranie zacisków wyjściowych (wkrętak płaski o rozmiarze 0,4 × 2,5 × 75)

✔️ Punkty kontrolne- Prosta i pewna kontrola napięcia

✔️ Zatrzask QuickSnap- Szybka deinstalacja bez kłopotliwego demontażu innych podzespołów

✔️ Pola opisowe- Przezroczysta klapka chroni opisy przed zniszczeniem

✔️ Przedni zacisk BiConnect sytemu wtykowego quickconnect- Bezpieczne i szybkie łączenie z szyną fazową

✔️ Tylny zacisk BiConnect z mocowaniem śrubowym- Zabezpiecza przed błędnym podłączeniem przewodu
