Konstrukcja

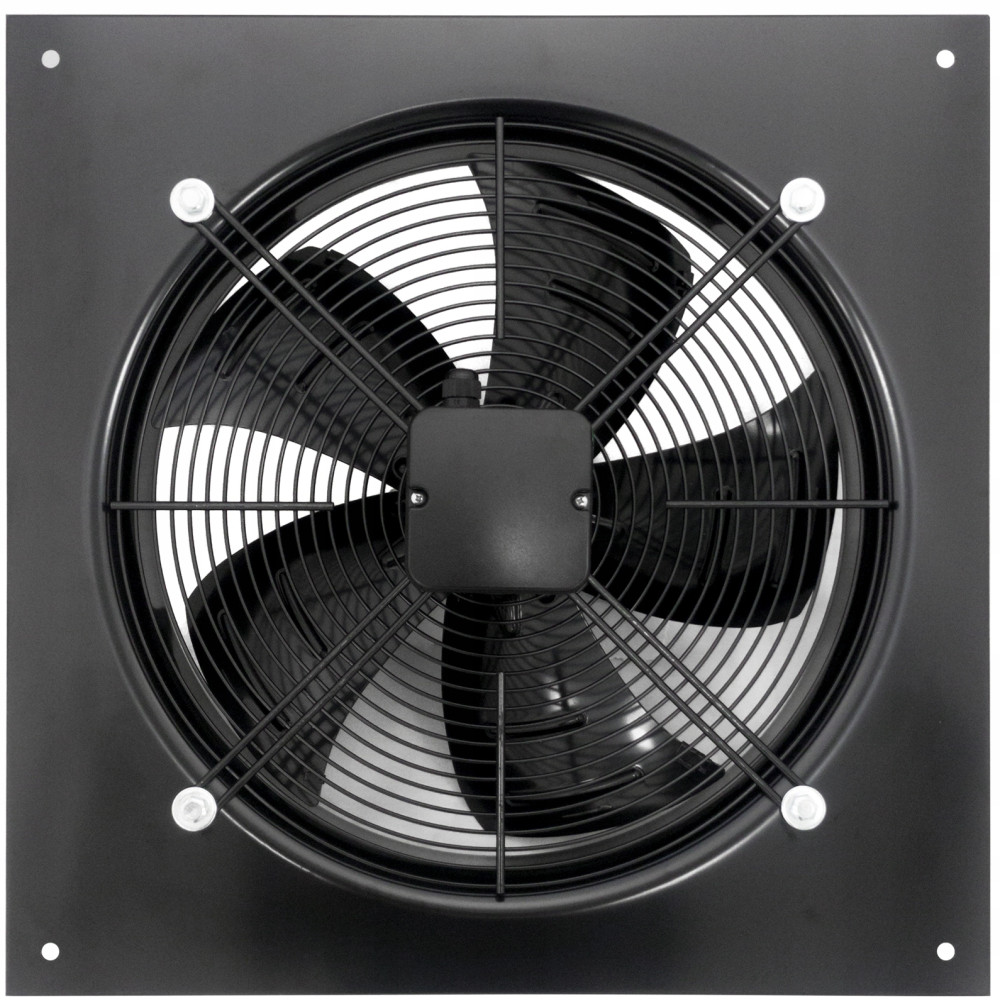

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik- wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.
Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej pomalowanej na kolor czarny.Do płyty przymocowana jest
siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę
przyłączeniową.
Wentylatory przystosowane są do montażu w otworach przegród budowlanych i mogą być montowane wyłącznie od wewnątrz (po
stronie pomieszczeń).
W skład typoszeregu wchodzą modele:
a) WYCIĄGOWE o kierunku przepływu powietrza oznaczonym strzałką A->
b) NAWIEWNE o kierunku przepływu powietrza oznaczonym strzałką <-V
Wirnik
Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940
Napęd i sterowanie
Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.
Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.
Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54.
Klasa izolacji F (155).
Wentylator jest przystosowany do napięciowej regulacji obrotów
Wszystkie wentylatory wyposażono w puszkę przyłączeniową.
Zastosowanie
Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych
i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.
A - 380 mm
B - 149 mm
B1 - 60 mm
B2 - 15 mm
B3 - 74 mm
D1 - 10 mm
D2 - 300 mm
D3 - 355 mm
L - 430 mm
