MANOMETR + PÓŁŚRUBUNKI DN25

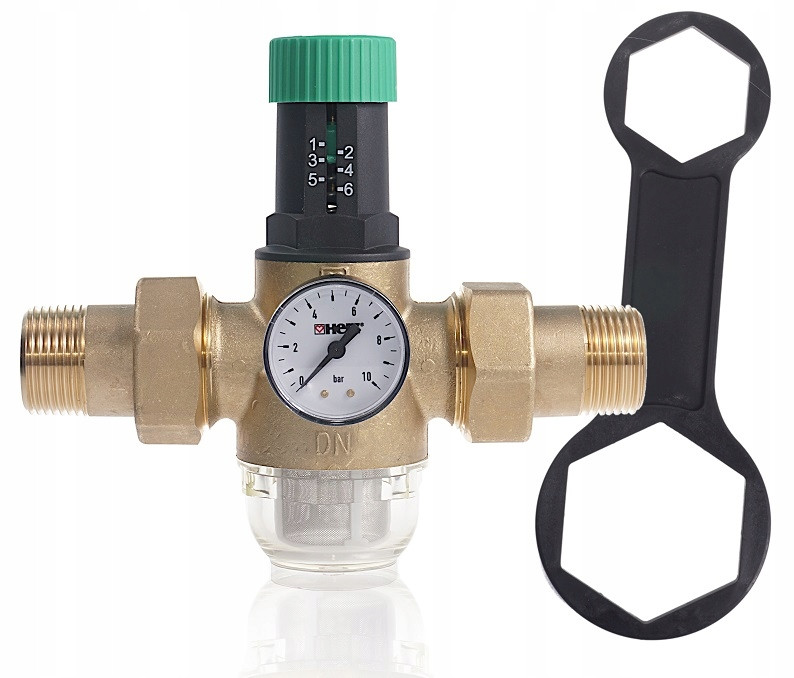

Reduktory ciśnienia Herz serii 2682 są regulatorami proporcjonalnymi bezpośredniego działania. Urządzenia te nie potrzebują do pracy energii z zewnątrz. Napęd reduktorów stanowi energia ciśnienia panującego w instalacji wody pitnej. Produkowane są w zakresie średnic DN 15, DN 20, DN 25 oraz DN 32. Ich korpusy wykonywane są jako odkuwki z mosiądzu odpornego na wypłukiwanie cynku CW626N zgodnie z normą europejską EN 12165. Membrany reduktorów wykonywane są z tworzywa sztucznego EPDM, a stalowe trzpienie mające kontakt z wodą – ze stali szlachetnej odpornej na korozję. Reduktory ciśnienia wyposażone są w pokrętło z pionowym wskaźnikiem zadanej wartości ciśnienia wyjściowego oraz manometr. W korpusie znajduje się filtr siatkowy w przezroczystej obudowie. Reduktor ciśnienia może być stosowany w instalacjach wodnych, w tym wody pitnej, oraz innych płynów nieagresywnych, sprężonego powietrza i azotu. Może być stosowany w instalacjach centralnego ogrzewania dla ochrony urządzeń przed nadmiernym wzrostem ciśnienia. Reduktor zmniejszający ciśnienie do wartości zadanej za pomocą pokrętła pracuje jako armatura zabezpieczająca. W instalacjach wody pitnej redukcja ciśnienia wpływa korzystnie na żywotność armatury, zmniejsza straty wynikające z nieszczelności i zmniejsza zużycie zarówno wody pitnej zimnej, jak i ciepłej, chroniąc środowisko i redukując zużycie ciepła.
Najczęściej reduktor ciśnienia montowany jest za licznikiem wody, pomiędzy dwoma zaworami odcinającymi. Uszczelnienie przyłączy można wykonać za pomocą konopi z pastą uszczelniającą lub taśmy teflonowej. Kierunek zabudowy musi być zgodny ze strzałką na korpusie i kierunkiem przepływu wody. Fabryczna nastawa reduktorów Herz serii 2682 wynosi 3 bary. Przekręcenie pokrętła w prawo (zgodnie z kierunkiem ruchu wskazówek zegara) powoduje zwiększenie nastawy ciśnienia po stronie wtórnej. Wartość nastawionego ciśnienia można dokładnie odczytać na manometrze wbudowanym w korpus reduktora ciśnienia. Reduktory Herz serii 2682 nie wymagają szczególnych czynności serwisowych i konserwacyjnych. Zalecana jest zabudowa przed reduktorem filtra siatkowego o wielkości oczek 0,5 mm. Reduktory te charakteryzują się wysoką niezawodnością przy rozsądnej cenie.
Zakres regulacji ciśnienia nowych reduktorów został dopasowany do obowiązującego w Polsce prawa budowlanego [1], zgodnie z którym maksymalne ciśnienie w instalacji wewnętrznej nie powinno przekraczać 6 barów: §114 pkt 1. Ciśnienie wody w instalacji wodociągowej w budynku, poza hydrantami przeciwpożarowymi, powinno wynosić przed każdym punktem czerpalnym nie mniej niż 0,05 MPa (0,5 bar) i nie więcej niż 0,6 MPa (6 bar). Materiał, z którego wykonano korpus i elementy mające bezpośredni kontakt z wodą pitną, został dopasowany do najsurowszych wymagań w zakresie dopuszczanej zawartości ołowiu, zgodnie z regulacjami europejskimi, które zaczęły obowiązywać od stycznia 2013 r., i z polskim prawem budowalnym [2]. Elementy z tworzywa sztucznego odporne są na działanie temperatury ciepłej wody użytkowej do 40°C.
Membranowy reduktor ciśnienia przeznaczony jest do zredukowania ciśnienia w instalacjach wodociągowych oraz innych, w których nie używa się agresywnych i wybuchowych mediów. Ciśnienie wyjściowe reguluje się za pomocą zielonego pokrętła i nie zależy od ciśnienia wejściowego. Reduktor może zostać uszkodzony poprzez kręcenie pokrętłem poza zakres nastawy.
