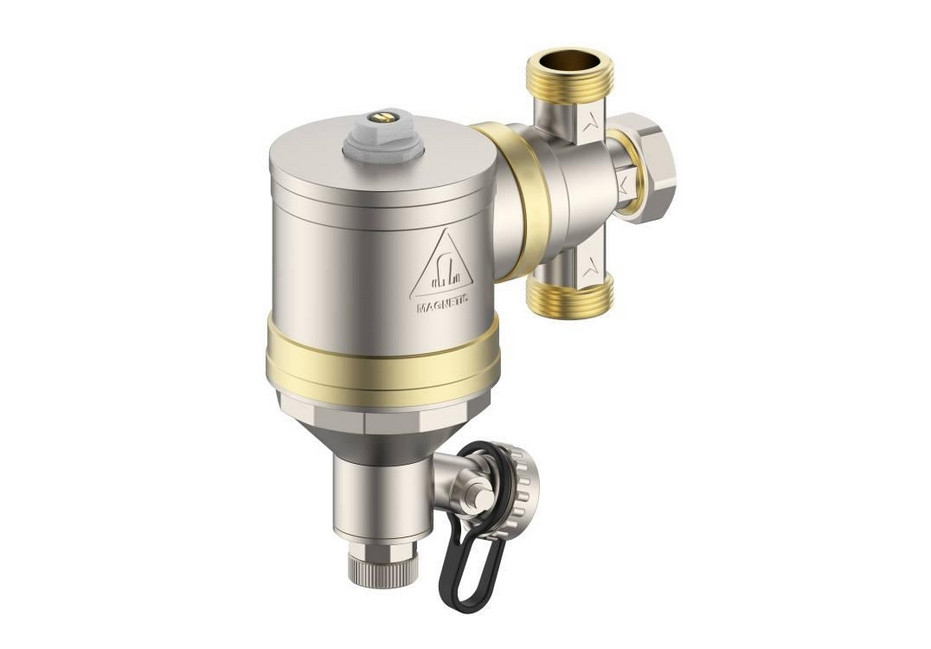

Separator magnetyczny przeznaczony jest do montażu w instalacjach grzewczych i ciepłowniczych. Jego zadaniem jest eliminacja cząstek stałych i magnetycznych oraz separacja osadów zawartych w czynniku grzewczym. Separatory powinny być stosowane do każdej instalacji grzewczej, ponieważ zabezpieczają elementy instalacji przed uszkodzeniem.
1. Odpowietrznik.
2. Korpus mosiężny.
3. Przyłącze obrotowe z zaślepką.
4. Lej kierunkowy hydrocyklonu.
5. Filtr siatkowy.
6. Korpus osadnika.
7. Wkład magnetyczny.
8. Zawór spustowy.
ZASADA DZIAŁANIA:
Działanie separatora magnetycznego oparte jest na zasadzie hydrocyklonu w połączeniu z magnetyczną i mechaniczną eliminacją zanieczyszczeń. Czynnik z instalacji grzewczej wpływający do komory separatora wprawiany jest w ruch wirowy oraz poddany działaniu pola magnetycznego. Następuje separacja cząstek magnetycznych. Zanieczyszczenia stałe są wychwytywane przez filtr siatkowy umieszczony w dolnej części separatora. Zanieczyszczenia trafiają do osadnika. Oczyszczony czynnik grzewczy po przejściu przez filtr siatkowy przepływa przez zewnętrzny płaszcz filtroosadnika do instalacji.
DANE TECHNICZNE:
