Ogranicznik Przepięć bezpiecznik DC T1 T2 3P 5kA

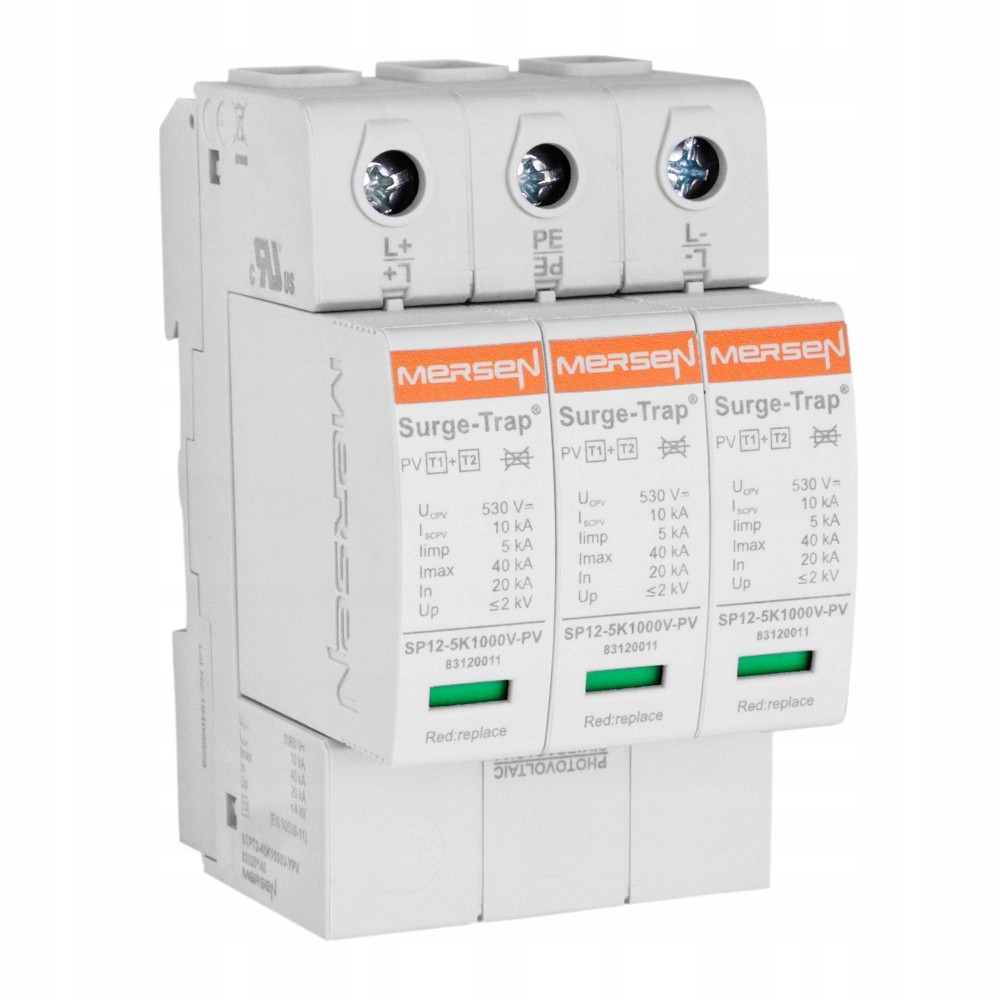

Ogranicznik przepięć MERSEN STPT12-5K1000V-YPV to idealna ochrona instalacji fotowoltaicznych. Produkt przystosowany do pracy z prądem stałym 1000V, jest zgodny z normą  EN 61643-11, co świadczy o wysokim poziomie bezpieczeństwa, jakie zapewnia odgromnik. STP T12 5 to seria kombinowanych ograniczników Typu 1+2/Klasa I+II chroniących przed skutkami prądów wyładowań atmosferycznych oraz przepięć zgodnie ze standardem EN/IEC 61643. Stosowne jako pierwszy stopień ochrony w panelach linii zasilających oraz w obszarach narażonych na wyładowania atmosferyczne chronionych systemem odgromowym.

Wymiary

•
  Wysokość: około 90 mm
•
  Szerokość: około 54 mm
•
  Głębokość: około 76 mm

Informacje ogólne

•
  rodzaj prądu: DC
•
  maksymalne ciągłe napięcie operacyjne Ucpv: 1060 V
•
  prąd udarowy (10/350μs): 5kA
•
  maksymalny prąd wyładowczy (8/20μs): 40kA
•
  znamionowy prąd wyładowczy (8/20μs): 20kA
•
  poziom ochrony napięciowej Up: ≤2 kV
•
  montaż: na szynie DIN, typ wtykowy
•
  konfiguracja: 3P
•
  materiał obudowy: PA66 CT1; V-0
•
  temperatura pracy: -40 do 80 °C
•
  stopień ochrony IP: IP20
•
  dopuszczalny przekrój przewodu izolowanego: 6 - 25 mm²
•
  dopuszczalny przekrój przewodu (drutu): 6 - 35 mm²
•
  Wizualne wskaźniki zużycia: tak
•
  odwracalna obudowa umożliwiająca dowolność połączeń kablowych: tak
•
  wkłady kodowane mechanicznie w celu uniknięcia błędów przy wymianie: tak
•
  normy i certyfikaty: CE, EN/IEC 61643
•
  producent: MERSEN
•
  oznaczenie producenta: STPT12-5K1000V-YPV
