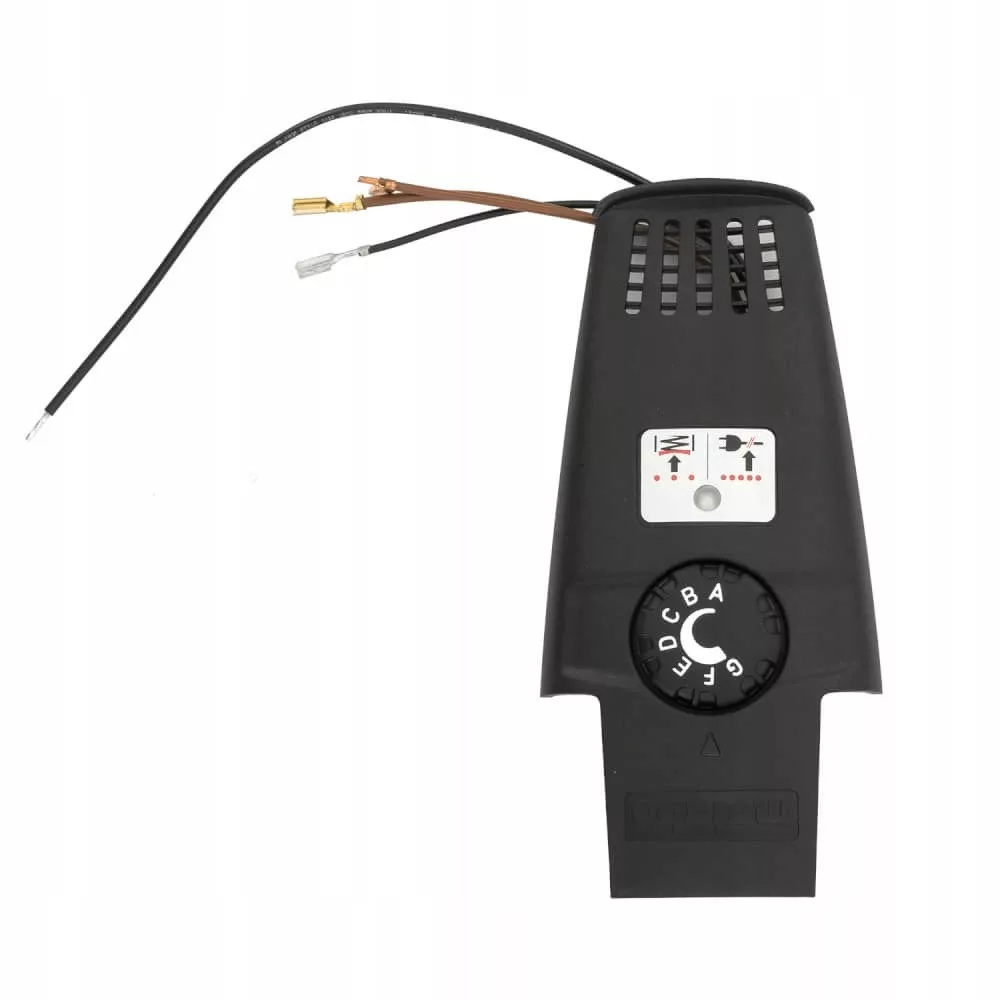

/ Metabo elektronika / moduł elektroniki do młotowiertarki UHE 2650 Multi, UHE 2850 Multi

• Producent: Metabo


• Kod producenta: 343083370


•
  Pozycja na schemacie: 54 - UHE 2850 Multi (00712001)


Zastosowanie

Młotowiertarka

• UHE 2650 Multi (00952000)


• UHE 2650 Multi (00952001)


• UHE 2850 Multi (00712001)

Spis części do UHE 2850 Multi (00712001)

Pozycja ; Ilość ; Numer części ; Opis

1  ;  1  ;  316051000  ;  UCHWYT WYMIENNY SDS - PLUS

2  ;  1  ;  143195160  ;  PROMIENIOWA DŁAWNICA WALU

3  ;  1  ;  143115090  ;  TULEJKA IGIEŁKOWA,30x37x16

4  ;  1  ;  339007150  ;  PODKŁADKA

5  ;  1  ;  342003490  ;  SPRĘŻYNA,34,7x38,3x1,8x27,7

6  ;  1  ;  343397820  ;  PIERŚCIEŃ MOCUJĄCY

7  ;  1  ;  316047830  ;  OBUDOWA PRZEKŁADNI KOMPLET.

8  ;  1  ;  340004030  ;  KOŁO ZĘBATE PRZESUWNE

9  ;  1  ;  141156380  ;  PIERŚCIEŃ ROZPRĘŻNY

10 ;  1 ;   341013060 ;   PIERŚCIEŃ PODPOROWY

11  ;  4 ;   342070620 ;    SPRĘŻYNA TALERZOWA

12  ;  1  ;  316064060 ;   ZAPADKA KOMPLET 2 SZT.

14  ;  1  ;  343431000  ;  PIERŚCIEŃ PODPOROWY

15  ;  1  ;  141156360  ;  PIERŚCIEŃ ROZPRĘŻNY

16  ;  1  ;  316050710  ;  CYLINDER KOMPL.

17  ;  1  ;  143195200  ;  PROMIENIOWA DŁAWNICA WAŁU

18  ;  1  ;  341006030  ;  TULEJA

19  ;  1  ;  341210120  ;  BIJAK

20  ;  1  ;  341013180  ;  PIERŚCIEŃ PODPOROWY

21  ;  1  ;  143195150  ;  O - RING

22  ;  1  ;  339007190  ;  PODKŁADKA

23  ;  1  ;  143195210  ;  O - RING

24  ;  1  ;  341058950  ;  TULEJKA CHWYTAKA

25  ;  1  ;  141181840  ;  PIERŚCIEŃ ROZPRĘŻNY

26  ;  1  ;  344093140  ;  PIERŚCIEŃ USZCZELNIAJĄCY

27  ;  1  ;  316043350  ;  BIJAK Kompl.

28  ;  1  ;  341058680  ;  PANEWKA WZBUDZAJĄCA Kompl.

29  ;  1  ;  320050480  ;  WIANEK ŁOŻYSKA

30  ;  1  ;  344098640  ;  USZCZELKA

31  ;  1  ;  316047860  ;  KOŁNIERZ PRZEKŁADNI KOMPL.

32  ;  1  ;  344070670  ;  USZCZELKA FILCOWA

33  ;  1  ;  344095920  ;  AMORTYZATOR GUMOWY

34  ;  2  ;  141123400  ;  ŚRUBA

35  ;  3  ;  141123610  ;  BLACHOWKRĘT SOCZEWKOWY

36  ;  1  ;  316044470  ;  PRZYCISK WYŁĄCZNIKA Kompl.

37  ;  1  ;  343376750  ;  PLOMBA

38  ;  3  ;  339129610  ;  PODKŁADKA

39  ;  2  ;  143114280  ;  WIENIEC IGŁOWY

40  ;  5  ;  141152550  ;  SPRĘŻYNA TALERZOWA

41  ;  1  ;  316047870  ;  WAŁEK Z ZĘBNIKIEM Kompl.

42  ;  1  ;  339134350  ;  BLACHA PROWADZĄCA

43  ;  1  ;  316044460  ;  WODZIK Kompl.

45  ;  1  ;  341703360  ;  ŚRUBA

46  ;  1  ;  316050870  ;  UCHWYT SZYBKOMOCUJĄCY Z ADAPTEREM

47  ;  1  ;  316050880  ;  PRZEJŚCIÓWKA Z GWINTEM

48  ;  1  ;  316052270  ;  RĘKOJEŚĆ Kompl.

49  ;  1  ;  343376040  ;  PIERŚCIEŃ USZCZELNIAJĄCY

50  ;  1  ;  330001830  ;  WENTYLATOR

51  ;  1  ;  310009270  ;  WIRNIK KOMPLET.,230 V (Z TACHOMETREM)

52  ;  1  ;  143192430  ;  O - RING

53  ;  1  ;  338058040  ;  TABLICZKA ZNAMIONOWA

54  ;  1  ;  343083370  ;  MODUŁ ELEKTRON. Z POKRĘTŁEM,230V 50/60Hz

55  ;  1  ;  339129390  ;  MODUŁ SZCZOTKOTRZYMACZA R+L 120V

56  ;  1  ;  141116990  ;  BLACHOWKRĘT SOCZEWKOWY

57  ;  5  ;  141116020  ;  BLACHOWKRĘT SOCZEWKOWY

58  ;  1  ;  343398530 ;   CHWYT PISTOLETOWY 2-CZĘŚCIOWY, GUMOWANY

59  ;  1  ;  143114880 ;   ŁOŻYSKO KULKOWE 8X22X 7

60  ;  1  ;  143115690  ;  ŁOŻYSKO KULKOWE,6x19x6

61  ;  1  ;  343399770  ;  KOŁNIERZ POŚREDNI

62  ;  3  ;  341520230  ;  KOŁEK WALCOWY

63  ;  2  ;  141118260  ;  BLACHOWKRĘT SOCZEWKOWY

64  ;  1  ;  311009810  ;  STOJAN 230 V

65  ;  1  ;  315013250  ;  OBUDOWA SILNIKA

67  ;  1  ;  316046970  ;  SZCZOTKA (ODŁĄCZALNA),230 V

68  ;  1  ;  316051960  ;  MODUŁ SZCZOTKOTRZYMACZA,230V

69  ;  1  ;  343409250  ;  WYŁĄCZNIK

70  ;  1  ;  141117060  ;  BLACHOWKRĘT SOCZEWKOWY

71  ;  1  ;  343362490 ;   OPASKA ZACISKOWA PRZEWODU

72  ;  1  ;  343394300 ;   PRZELOTKA PRZEWODU

73  ;  1  ;  344486730  ;  PRZEWÓD Z CEE WTYCZKĄ

74  ;  1  ;  316050740  ;  ZESTAW KONSERWACYJNY

880  ;  1  ;  344130800 ;   SMAR GF 126

890  ;  1  ;  344131210  ;  TUBKA SMAR,50g Klueber Microlube GL 261

1001  ;  1  ;  338505300  ;  PLAN OKABLOWANIA,230 V
