Zestaw solarny z 3 kolektorami 2,8 z zasobnikiem 400l PRODUKT POLSKI

Indeks: 01010287

Posiada certyfikat SOLAR KEYMARK umożliwiający skorzystanie z programów dofinansowań (w certyfikacie nazwa wewnętrzna producenta: BASICX)

ISTOTNE INFORMACJE

Zestaw solarny z zasobnikiem c.w.u. przeznaczony do obiektów jednorodzinnych o dobowym zużyciu ciepłej wody użytkowej nie przekraczającym 400 litrów, co zazwyczaj odpowiada 6 osobowej rodzinie.

Przyjęta powierzchnia kolektorów zapewnia sprawny podgrzew wody na poziomie około 60 % rocznego zapotrzebowania. Pozostałe 40 % (okres zimowy) należy zapewnić przy użyciu kotła centralnego ogrzewania podłączonego do górnej wężownicy zasobnika lub przy pomocy grzałki elektrycznej.

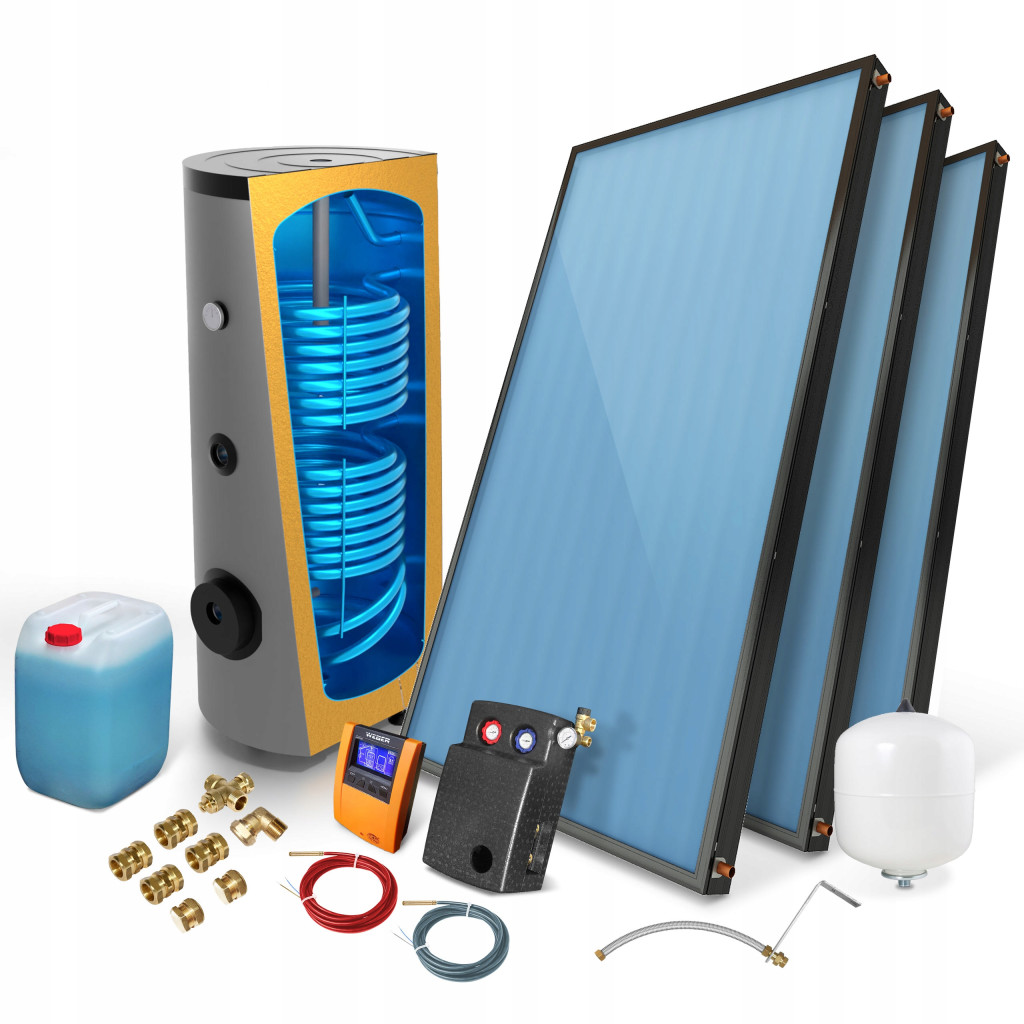

Elementy składowe

• 3 x kolektor słoneczny PREMIUM (BASICX) 2,8


• 1 x zasobnik emaliowany z dwoma wężownicami WEBER W2 400 l


• 1 x sterownik WEBER CONTROL CLASSIC PWM


• 1 x grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem


• 1 x przewód oraz stelaż do zamocowania naczynia przeponowego


• 1 x zawór umożliwiający odłączenie naczynia przeponowego bez konieczności opróżniania układu z płynu


• 1 x naczynie przeponowe (zbiornik wyrównawczy), solarne 18 l


• 1 x zestaw złączek do połączenia kolektorów


• 1 x przyłącze z odpowietrznikiem ręcznym i pochwą zanurzeniową na czujnik temperatury


• 1 x płyn do instalacji, 10 l. koncentratu lub 20 l gotowej mieszanki w zależności od dostępności

Kolektor słoneczny PREMIUM (BASICX) 2,8 - WYPRODUKOWANY W POLSCE

• Powierzchnia całkowita (brutto): 2,8 m²


• Powierzchnia absorbera: 2,6 m²


• Wymiary: 127 x 224 x 9 cm


• Absorpcja: 95 %


• Emisja: 5 %


• Sprawność optyczna: > 80 %


• Obudowa/rama: Rama wykonana z jednego odcinka bez zbędnych połączeń naroży. Dodatkowe zabezpieczenie powłoka poliestrową zapewniającą bardzo długa żywotność. Kolor czarny.


• Typ absorbera: Wysokoselektywny TINOX / SUNSELECT / BLUETEC


• Układ absorbera: Harfa pojedyncza (4 króćce)


• Rury absorbera: Miedziane


• Blacha absorbera: Miedziana


• Przyłącza: 4 x ø22 x1 mm


• Szyba: Szkło solarne hartowane grubości 4 mm o niskiej zawartości tlenków żelaza


• Izolacja: Wełna mineralna


• Wyprodukowany w Polsce


• Serwis fabryczny

Zasobnik WEBER 2 wężownice 400l

• Pojemność: 400 l


• Wysokość: 147 cm


• Średnica z izolacją: 75 cm


• Grubość izolacji: 5 cm


• Ilość wężownic: 2


• Powierzchnia wężownicy dolnej: 1,5 m²


• Powierzchnia wężownicy górnej: 1,0 m²


• Ciśnienie maksymalne: 10 bar


• Zabezpieczenie antykorozyjne: podwójna emalia, anoda magnezowa


• Obudowa: płaszcz typu skay w kolorze szarym lub pomarańczowym w zależności od dostępnej partii

Sterownik WEBER CONTROL CLASSIC PWM - WYPRODUKOWANY W POLSCE

• Ciekłokrystaliczny, duży wyświetlacz


• Intuicyjne menu


• Sterowanie pracą pompy z sygnałem PWM


• Graficzna prezentacja pracy układu


• Funkcja regulacji obrotami pompy solarnej


• Funkcja sterowania pompa cyrkulacyjną wody użytkowej lub grzałką elektryczną


• Funkcja zabezpieczenia przed przegrzaniem kolektora


• Funkcja zabezpieczenia przed przegrzaniem zasobnika


• Funkcja urlop


• Funkcja anty zamarzania


• Licznik energii wyprodukowanej przez układ


• Wyprodukowany w Polsce


• Serwis fabryczny

Grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem

• Energooszczędna, elektroniczna pompa obiegowa Hydra GPS II 20-8-130  PWM2


• Izolacja termiczna (obudowa)


• Dwa zawory kulkowe odcinające (zintegrowane) z zaworami zwrotnymi oraz z termometrem


• Rotametr (2-12 l/min)


• Grupa bezpieczeństwa z manometrem oraz zaworem bezpieczeństwa (6 bar)


• Separator powietrza

Płyn do instalacji

Płyn solarny jest produkowany na bazie glikolu propylenowego, co oznacza, że jest w pełni bezpieczny dla zdrowia w przypadku ewentualnego przedostania się do wody użytkowej. Płyn posiada atest higieniczny Państwowego Zakładu Higieny, co jest dodatkowym gwarantem wysokiego poziomu bezpieczeństwa. Płyn dostarczany jest w 10 litrowym pojemniku w postaci koncentratu o temperaturze zamarzania niższej od -64 °C. Po rozcieńczeniu z wodą otrzymuje się do 30 l. gotowej do użycia mieszanki, co w zupełności wystarcza dla typowych instalacji. Płyn wyprodukowany w Polsce.

Naczynie przeponowe (zbiornik wyrównawczy), solarne, 18 l

Naczynie przeponowe jest wbrew pozorom jednym z ważniejszych elementów instalacji solarnej. Dobór naczynia o zbyt niskiej dopuszczalnej temperaturze pracy lub o zbyt niskim dopuszczalnym ciśnieniu może być przyczyną częstych problemów z użytkowaniem.

Maksymalna temperatura pracy naczynia przeponowego umieszczonego w zestawie to 120 °C, zaś dopuszczalne ciśnienie pracy to aż 10 bar, co jest gwarantem wysokiej stabilności pracy całego układu. Produkt wyprodukowany w Unii Europejskiej.

Zestaw złączek

Zestaw wyposażony jest w system mosiężnych złączek zaciskowych umożliwiających sprawne i pewne połączenie ze sobą kolektorów oraz łączenie z przewodami rurowymi.

W skład zestawu wchodzą:

• 4 x Dwuzłączki zaciskowe do łączenia ze sobą sąsiadujących kolektorów


• 2 x Korki zaciskowe do zaślepienia dwóch przekątnych króćców kolektorów


• 1 x Kolano zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej


• 1 x Złącze krzyżowe zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej. Złącze wyposażone jest w odpowietrznik ułatwiający napełnianie oraz w tuleję zanurzeniową na czujnik temperatury sterownika

UWAGI: W celu kompletnego montażu zestawu solarnego, należy zaopatrzyć się miedzy innymi w zestaw montażowy do kolektora, przewody rurowe oraz armaturę instalacyjną niezbędną do połączenia zasobnika z istniejącą instalacją. Zestaw montażowy standardowo nie jest dołączany do zestawu ze względu na konieczność każdorazowego dostosowania go do rodzaju pokrycia oraz nachylenia dachu.
