Każda instalacja fotowoltaiczna aby mogła spełniać swoją funkcję oraz być w pełni bezpieczna i wydajna musi zawierać specjalistyczną rozdzielnicę która:

• zabezpiecza przed prądami zwrotnymi występującymi w łańcuchach równoległych,

• zabezpiecza przeciwprzepięciowe strony DC oraz AC

• stanowi wyłącznik główny generatora instalacji fotowoltaicznej,

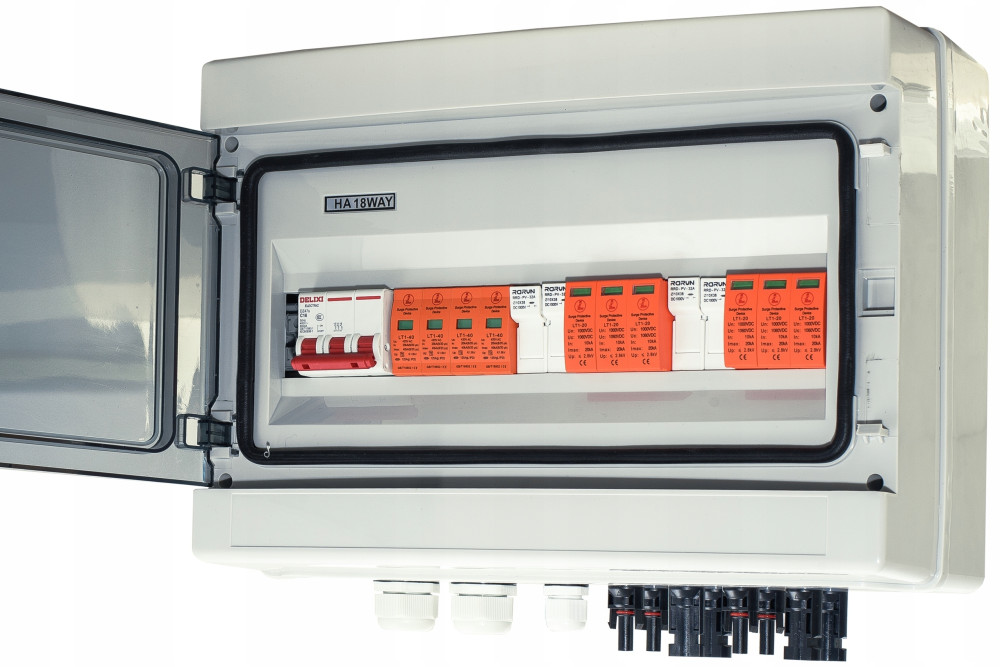

Gotowa rozdzielnica do instalacji fotowoltaicznej na 2 stringi

Wystarczy tylko zakupić u nas komplet skrzynek, powiesić na ścianie i wpiąć wtyczki od paneli DC do przygotowanych wcześniej wejść MC4 wyprowadzonych na zewnątrz skrzynki oraz wtyczkę AC od inwertera.

Rozdzielnia PV AC/DC 1000V 2 stringi

• zabezpieczenie przed prądami zwrotnymi występującymi w łańcuchach równoległych,


• zabezpieczenie przeciwprzepięciowe strony DC,


• zabezpieczenie przeciwprzepięciowe strony AC,


• wyłącznik główny inwertera instalacji fotowoltaicznej,


• pomiar brutto energii przekazywanej z generatora PV do sieci OSD

Parametry elektryczne:

• Max. napięcie DC: 1000V


• Max. prąd wejściowy na string: 15A


• Max. liczba stringów: 2


• Max. prąd wyłącznika wyjściowego: 32A


• Liczba wyjść (MPPT invertera): 1

Zabezpieczenie:                                           DC:               AC:

• Klasa zabezpieczeń: II


• Nominalny prąd rozładowania:                20kA            20kA


• Max. prąd rozładowania:                         40kA            40kA


• Poziom zabezpieczenia napięciowego:  4.0kV           1.2kV


• Max. ciągłe napięcie robocze:               1060V         275VAC

System

• Stopień ochrony IP: IP65


• Wyłącznik wyjściowy: Wyłącznik izolacyjny


• Wodoodporne konektory SMC4: Standard


• Bezpiecznik PV DC: Standard


• Zabezpieczenie przeciwprzepięciowe: Standard

Parametry mechaniczne

• Rodzaj montażu: Naścienny

Skrzynka rozdzielcza do fotowoltaiki wyposażona jest w gotowe wejścia oraz wyjścia MC4

Wystarczy tylko wpiąć się wtyczkami od przewodów solarnych oraz przewodem AC i gotowe!
