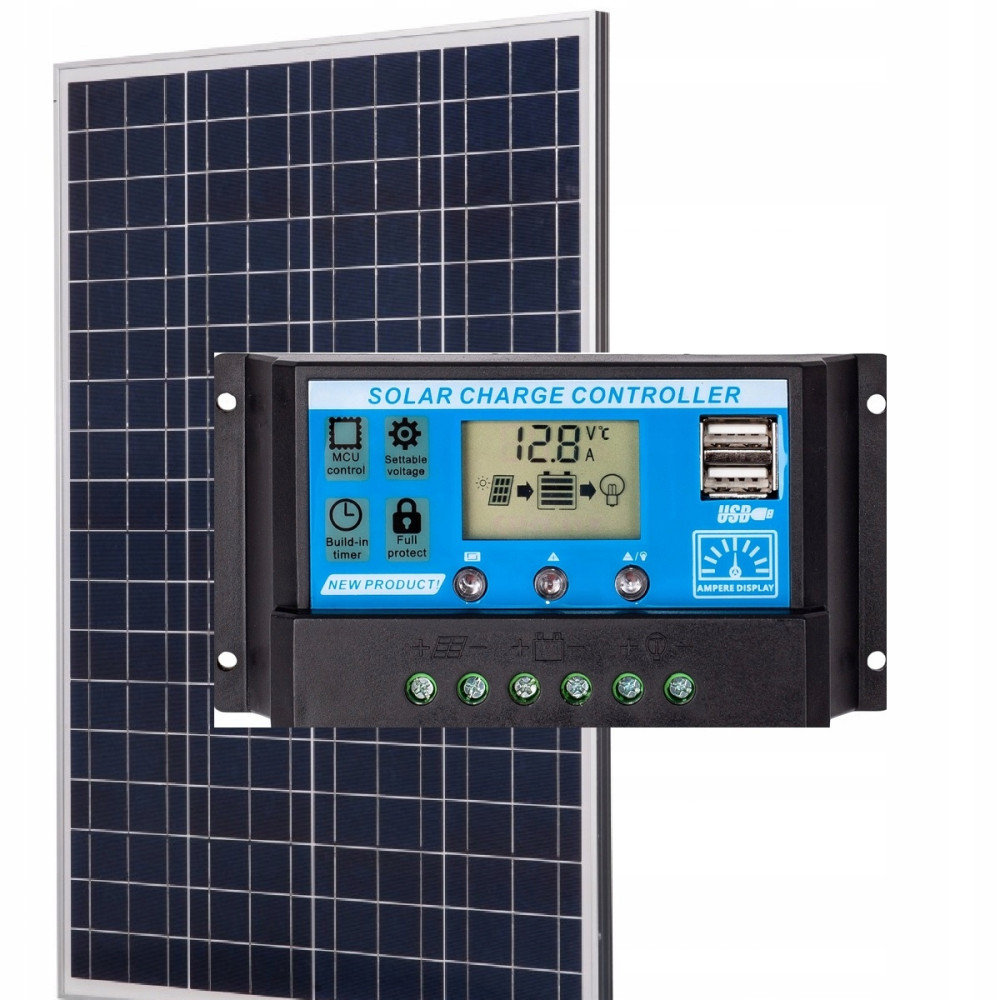

PANEL FOTOWOLTAICZNY 110W

REGULATOR 20A

Panel z diodą bocznikującą (bypass), optymalizuje przepływ prądu w przypadku zacienienia, posiada wydajność konwersji ogniw

powyżej 18,8%. Panel jest pokryty matową folią PET oraz laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

Gwarancja jakości:

• Test izolacji elektrycznej


• Test odporności na warunki zewnętrzne


• Test gorącego punktu (Hot-spot)


• Test odporności na promienie UV


• Test wytrzymałości na zmiany temperatury, uderzenia gradu


• Test odporności na wilgoć


• Test wytrzymałości


• Test odporności na obciążenia mechaniczne

Dane techniczne

Moc maksymalna Pmax (W):110W

Tolerancja (%):± 3%

Napięcie obwodu otwartego Voc (V):22,03

Napięcie przy mocy maksymalnej Vmp (V):18,36

Prąd przy mocy maksymalnej Imp (A):5,99

Prąd zwarciowy Isc (A) :6,47

Wydajność modułu (%):16,2

Wydajność ogniwa solarnego (%) :18,8

Prąd nominalny bezpiecznika (A):10

Klasa ochronności:IP63

Maksymalne napięcie układu paneli (V):DC1000

Zakres temperatury pracy: -40°C-85°C

Wymiar:1016x670x30mm

Wymiar ramy panelu:25mm

Waga:6,9kg

Regulator solarny regulator SOL PWM 20A 2xUSB służy do kontroli pracy autonomicznych systemów fotowoltaicznych. Urządzenie zapewnia poprawną charakterystykę prądu ładowania dla akumulatora/ów dodatkowo zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem. Regulatory solarne SOL PWM można używać do instalacji z baterią słoneczną i akumulatorami 12 lub 24V.

Najważniejsze cechy:

• Automatycznie rozpoznanie wartości napięcia wejściowego 12/24V


• Czytelny wyświetlacz LCD oraz interfejs kontrolowany za pomocą 2 przycisków znajdujących się na obudowie


• Wydajne 3-fazowe ładowanie PWM (Pulse Width Modulation - Modulacja Fazy Sygnału)


• Kontrola poziomu naładowania akumulatora z możliwością resetu pamięci w nocy (zastosowanie np.: do oświetlenia ulicznego)


• Zabezpieczenia przeciążeniowe, zwarciowe, nadnapięciowe, podnapięciowe, przed przeładowaniem/rozładowaniem akumulatora, przed odwrotną polaryzacją


• Wbudowane 2 gniazda USB

Dane techniczne

Napięcie systemu:12/24V

Maksymalne napięcie paneli słonecznych:50V

Prąd pracy własnej:≤15mA

Maksymalny prąd ładowania:20A

LVD:10,7V 9V..12Vx2 24V

LVR:12,6V/11V..13,5Vx2 24V

Napięcie podtrzymania:13,6V/13V..15Vx2 24V

Zabezpieczenie przed przeładowaniem:16,5Vx2dla 24V

Zabezpieczenie przed odwrotną polaryzacją:Tak

Tryb ładowania:PWM

Kompensacja temperaturowa:-24mV/Cdla12Vinstalacji;x2 dla24V

Temperatura pracy:-35do+55°C

Przekrój okablowania:28-10AWG

Wymiary:133x70x34mm

Waga:300g

USB:2xwbudowany port USB 5V/2A
