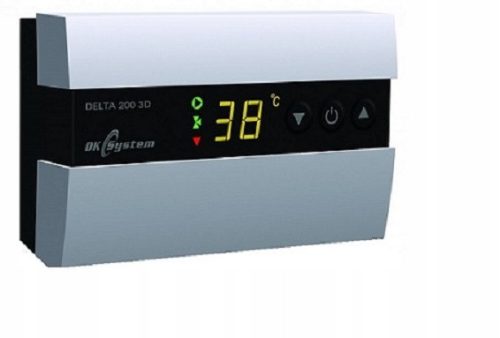

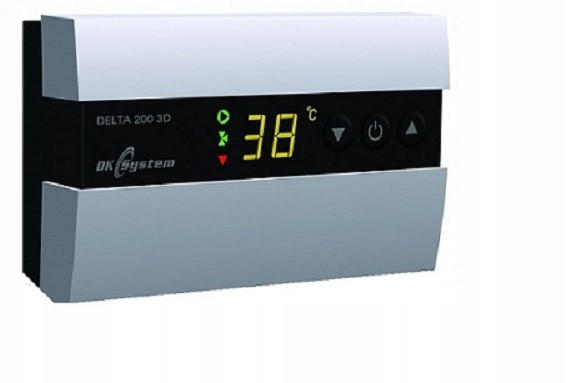

Regulator, sterownik siłownika zaworu 3-drogowego mieszającego oraz pompy C.O.

DELTA 200 3D

RENOMOWANEJ FIRMY

DK SYSTEM

Panel sterujący DK SYSTEM DELTA 200 3D przeznaczony jest do sterowania siłownikiem zawory 3-drogowego oraz pompą w celu utrzymania temperatury wody w układzie na określonym  poziomie lub do zabezpieczenia kotła przed „zimnym powrotem”. Regulator współpracuje z panelem sterującym pokojowym DK SYSTEM CONTROL 0574 dostępnym na naszej aukcji.

CECHY PRODUKTU:

• programowanie temperatury za pomocą przycisków


• sterowanie pracą siłownika zaworu 3-drogowego


• sterowanie pracą pompy


• możliwość współpracy z termostatem pokojowym


• sygnalizacja uszkodzenia czujnika temperatury


• możliwość dołączenia panelu zdalnego sterowania z funkcją alarmu dźwiękowego

W zestawie puszka umożliwiająca podłączenie termostatu pokojowego

do regulatora DELTA 200 3D

TYŁ REGULATORA:

Poniżej przedstawiamy schematy podłączeń:

DANE  TECHNICZNE

Zakres mierzonych temperatur                                                 od -9°C do + 99°C

Zakres ustawienia temperatur                                                od +10°C do + 90°C

Histereza zaworu 3-drogowego                                                       od 1°C do 5°C

Obciążalność wyjścia                                                             pompa: 100VA/230V

zawór 3-drogowy: 50VA/230V

Znamionowe napięcie zasilania                                                            230V, 50Hz

Zabezpieczenie elektryczne                                                                          1,25A

Znamionowa moc obciążenia                                                                       275VA

Wilgotność względna powietrza                                                                    < 95%

Stopień ochrony                                                                                               IP40

Klasa izolacji                                                                                                          ll

Tryb rozłączenia                                                                                              pełne

Wymiary regulatora                                                                      145 x 90 x 45 mm

Temperatura otoczenia                                                                  od 0°C do +40°C

Klasa oprogramowania                                                                                           A

Działanie typu                                                                                           pompa: 1B

zawór 3-drogowy : 1B
