Aukcja dotyczy:

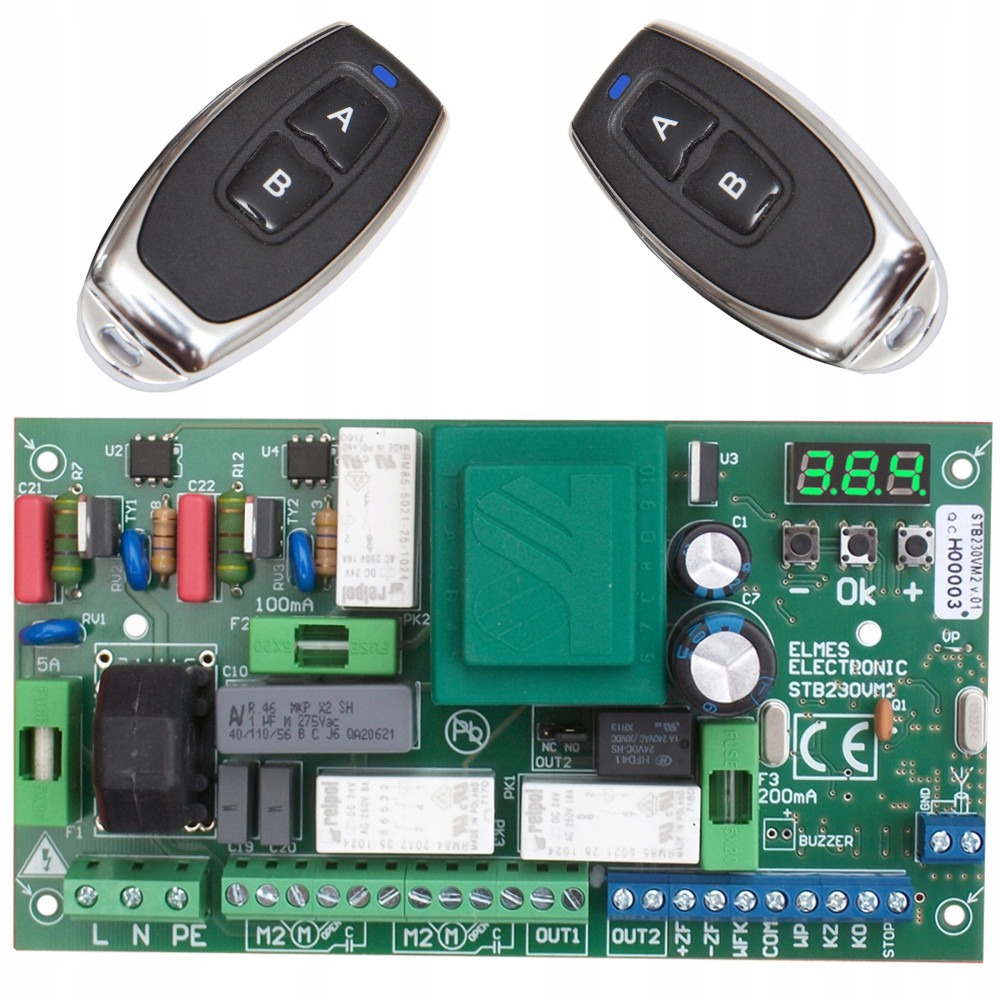

STB230VM2 sterownik + 2x pilot U2T

Opis:

STB230VM2 - sterownik do bramy JEDNO/DWU skrzydłowej z silnikiem/silnikami na 230VAC - ELMES

W innych aukcjach są komplety: STB230VM2 z pilotem/pilotami: UMB100HT ; DWB100HT ; U2T

Uwaga !!! - koniecznie PRZED zakupem, proszę DOKŁADNIE sprawdzić na jakie NAPIĘCIE jest SILNIK / SILNIKI bramy.

Nowa wersja oprogramowania sterownika (ver. 05) dostępna od 12.2020 wzbogacona została o nowe funkcje:

• czas pracy programowany niezależnie dla obu skrzydeł;


• opóźnienie otwierania pierwszego skrzydła i zamykania drugiego;


• zwolnienie pod koniec ruchu bramy;

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230VAC umożliwiające pracę w dwóch kierunkach.

Charakteryzuje się następującymi funkcjami:

współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;

• niezależna regulacja siły dla obu skrzydeł bramy;


• sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;


• tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";


• funkcja furtki (otwarcie jednego skrzydła);


• współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);


• współpraca z fotokomórką typu NC (normalnie zwarta);


• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;


• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;


• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;


• dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Dane techniczne:

• zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,


• maksymalna moc silników skrzydłowych: 500W + 500W;


• wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC,


• czas załączenia: od 1s do 999s;


• wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie;


• obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,


• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,


• wejście na fotokomórkę typu NC (normalnie zwarta),


• wejście bezpieczeństwa STOP typu NC (normalnie zwarte),


• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),


• czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,


• czas PAUZY: od 1s do 255s,


• odbiornik superheterodynowy na pasmo 433,92MHz,


• zakres temperatur pracy: od  - 20C do +50C,


• wymiary płytki (d/s/w): 165/90/45 mm.


• rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.

2 szt. U2T - pilot dwukanałowy - ELMES

System kodowania zmiennego KEELOQ®

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.

Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.

Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane.

Uniemożliwia to ponowne użycie kodów przechwyconych.

• częstotliwość pracy 433,92MHz;


• moc <2mW;


• bateria 2 x CR 2016 - w komplecie


• wymiary (dł/szer/wys) 60/29/12mm,

WSZYSTKIE  inne sterowniki marki ELMES oraz inne produkty znajdują się w sąsiednich aukcjach.
