Wymiennik ciepła 80kW 70 płytowy - SANITLINE SL-23-70 4 x 3/4" + IZOLACJA TERMICZNA

przyłącza 4x 3/4", 70 płyt

Szczegóły techniczne - wymiennika 70-płytowego 3/4"

•
  Materiał wykonania: Stal 316L nierdzewna, lutowana 99,9% Cu



• Ilość płyt: 70 sztuk, płyta karbowana


• Typ przepływu: turbulentny


• Grubość płyty: 0,4mm


• Moc grzewcza - 80 kW

Moc nominalna jest mocą maksymalną, do osiągnięcia jedynie przy bardzo wysokich parametrach zasilania. Nie jest to moc kotła lub pompy ciepła, do której ma być stosowany wymiennik.

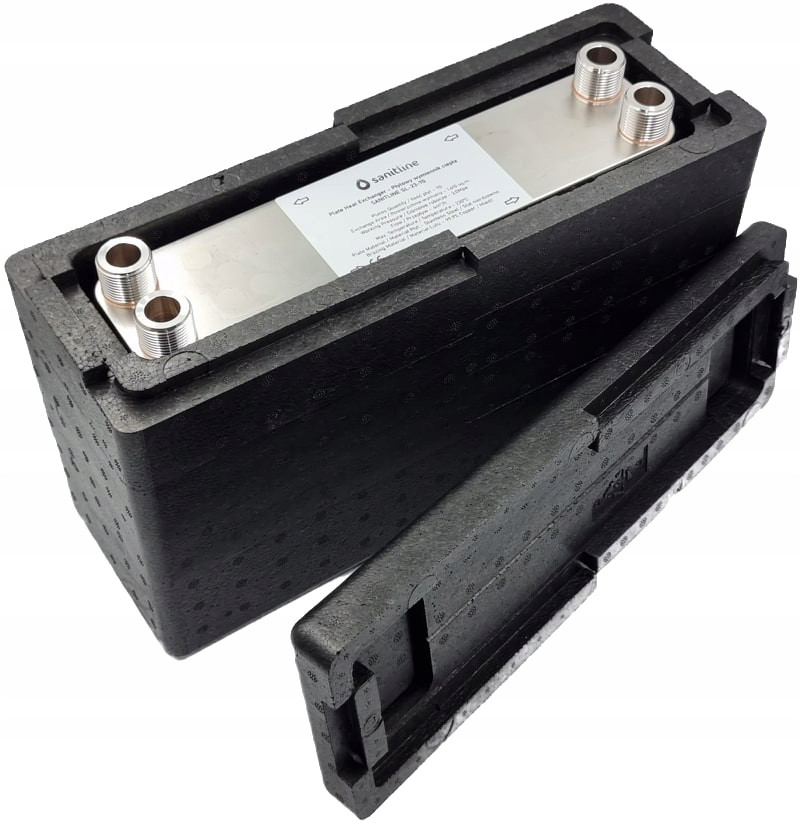

Izolacja termiczna wymiennika ciepła SL-23-70:

Materiał: Pianka EPP (polipropylen), sztywna

Grubość: 25-27mm

Maksymalna temperatura: 115 °C

Produkcja polska

Izolacja możliwa do modyfikacji za pomocą nożyka.

Dobór wymiennika musi być dokonany przez osobę posiadającą kompetencje.

•
  Przyłącza: 4x 3/4", gwint zewnętrzny tradycyjny


• Ciśnienie robocze - do 20 bar


• Ciśnienie testowe - 40-45 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 4 m3/h


• Powierzchnia wymiany cieplnej - 1,61 m²

Wymienniki ciepła 70 płytowe SANITLINE SL-23-70 - jakie mają możliwości odnośnie pracy w układzie ogrzewania w praktyce?

Powierzchnia na poziomie 1,61m² jest już odpowiednia aby obsłużyć budynek o metrażu kilkuset metrów kwadratowych. Może więc pracować zarówno z większymi kotłami jak i nawet pompami ciepła. Należy jednak pamiętać, że wymiennik ten posiada przyłącza w rozmiarze 3/4", co sprawia, że raczej dedykowany jest to układów grzewczych wymagających niezbyt dużych przepływów, ale stosunkowo dużej powierzchni wymiany. Może być świetnym wymiennikiem do pomp ciepła określonego rzędu, np. 7 - 9 kW.

Z powyższych powodów jest też może sprawdzić się również jako chłodnica oleju lub w podobnych zastosowaniach chłodnictwa przemysłowego.

Innym bardzo trafnym zastosowaniem dla powyższego modelu są instalacje grzewcze, które bazują na niskich temperaturach zasilania (czyli z punktu widzenia wymiany grzewczej są dość wymagające), ale nadal nie wymagają dużego natężenia przepływu. Przykładem mogą być instalacje zasilane pompami ciepła, w budynkach, w których w pełni postawiono na ogrzewania podłogowe. Spośród wymienników z przyłączami na 3/4" model SL-23-70 ma być może jedną z największych powierzchni płyt na rynku, przynajmniej w zakresie modeli z regularnej dystrybucji.

Wymiennik ciepła 80 kW - 70-płytowy - do czego służy

Poniżej znajdziesz kilka przykładowych zastosowań wymienników ciepła SL-23-70 80 kW:

• wymiennik płytowy obsługujący kotły CO i kominki na drewno o mocy nominalnej do 45-65 kW, jeśli zaistnieje potrzeba oddzielić je od instalacji zamkniętej - świetnie sprawdzi się we współpracy z nimi wymiennik płytowy 50kw


• podłączanie za pomocą wymiennika kominka z płaszczem wodnym - pracującego w układzie otwartym do układu zamkniętego - może być to nawet dość duży kominek o mocy aż do 45 kW


• wymiennik obsługujący kotły CO różnego typu i na różne paliwa - biomasa, ekogroszek, pellet, węgiel - o mocy nawet do 50-60kW (przy założeniu, że nie będziemy potrzebować większego rozmiaru przyłączy niż 3/4")


• pompy ciepła o mocy nominalnej do 7-9 kW, wymiennik płytowy pompy ciepła monoblok wykorzystywane do ogrzewania CWU pracujące na glikolu w układzie wysokotemperaturowym (około 40 °C)


• wymiennik do łączenia dużych systemów paneli solarnych tradycyjnych, ogrzewających zasobniki ciepłej wody gorącym glikolem - mogą być to zespoły paneli o powierzchni nawet do kilku metrów kwadratowych

Wymiary wymiennika SL-23-70:

Długość (A) - 315 mm

Szerokość (B) - 73 mm

Grubość (F) - 165 mm (bez przyłączy)

Rozstaw przyłączy (C) - 278 mm

Rozstaw przyłączy (D) - 40 mm

* Certyfikowany - CE, TÜV

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury


• Łatwość montażu i relatywnie prosta konstrukcja


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
