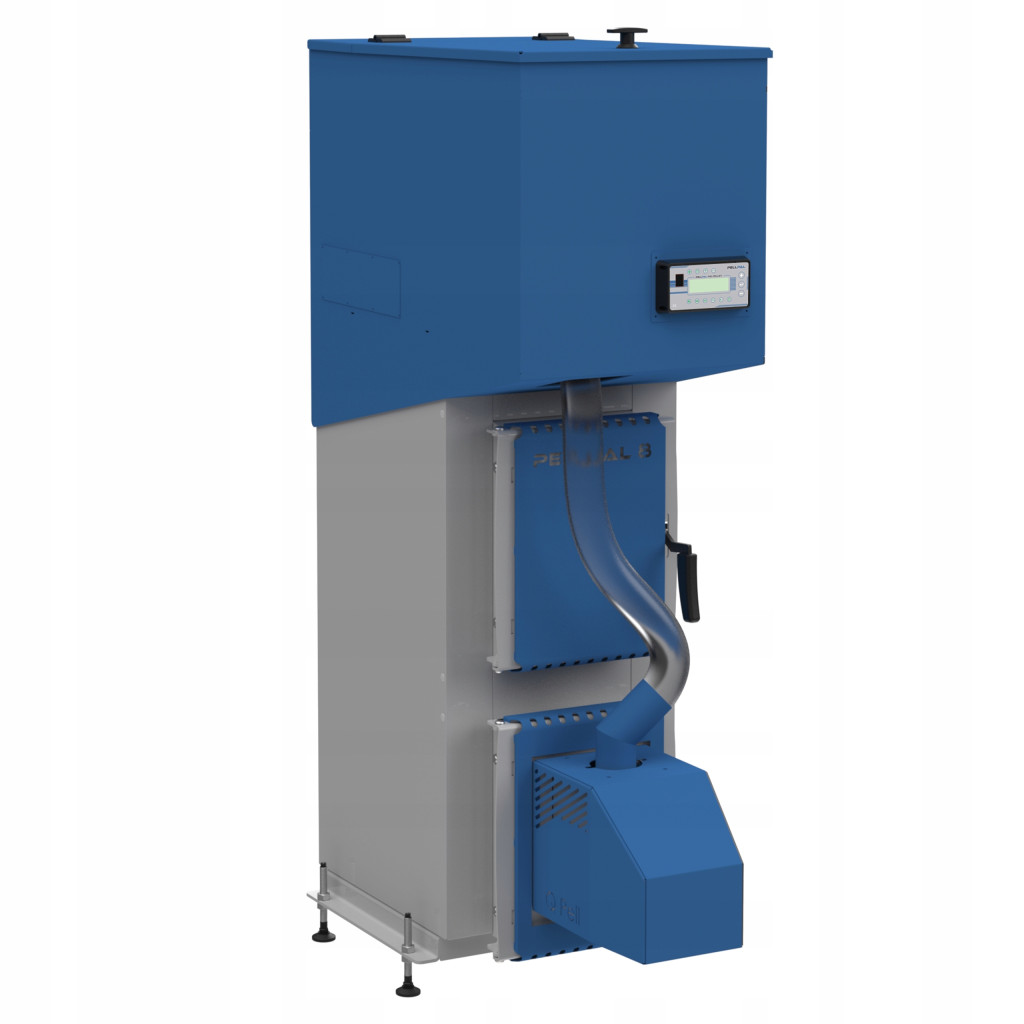

Kocioł PELLPAL wersja SLIM moc 8 kW - certyfikaty EcoDesign, 5 Klasa, klasa energetyczna A+

Ekologiczny kocioł z podajnikiem opału - do spalania pelletu

Kocioł PellPal SLIM na pellet o mocy 8 kW przeznaczony jest do ogrzewania pomieszczeń o powierzchni do 100 m2 a także podgrzewania wody w układach ciepłej wody użytkowej. Przeznaczony jest do spalania biopaliwa - pelletu drzewnego o średnicy od 6 do 8 mm.

Kocioł może pracować w układzie otwartym wyposażonym w otwarte naczynie wzbiorcze jak również układzie zamkniętym przy wyposażeniu układu grzewczego w niezbędne elementy typu zewnętrzna wężownica schładająca, zawór bezpieczeństwa DBV 2, zawór zabezpieczenia termicznego SYR 5067, naczynie przeponowe. W zależności od wybranego sposobu zabezpieczenia należy zastosować odpowiednie elementy.

Podstawowe dane techniczne kotła

• znamionowa moc cieplna: 8 kW



• powierzchnia ogrzewanych pomieszczeń: do 100 m2



• sprawność cieplna: 90,9 %



• klasa energetyczna: A+



• ciśnienie robocze: 2 bary



• pojemność wodna kotła: 40 litrów



• maksymalna temperatura robocza: 85 °C



• pojemność zasobnika opału (pelletu): ok. 45 kg



• objętość zasobnika opału (pelletu): 61 litrów



• masa kotła bez wody: 205 kg


Budowa kotła

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i powtarzalność elementów, z których składa się urządzenie grzewcze.

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. Zbiornik opału znajduje się obok korpusu kotła z prawej lub lewej strony, posiada własne nogi i nie jest trwale połączony z korpusem.

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, czyszczenie kanałów konwekcyjnych i komory spalania.  Wylot komina (czopuch) umieszczony jest z tyłu kotła, na górze pod kątem 45 stopni i skierowany do góry.

Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części.

Palnik

W dolnych drzwiczkach korpusu umieszczony jest nowoczesny palnik pelletowy QPELL. Opał dostarczany jest do palnika podajnikiem ślimakowym i zsypywany jest poprzez rurę spiro. Zastosowanie rury spiro zabezpiecza zbiornik z opałem przed przedostaniem się do niego ognia.

Sterownik

PELLPAL PID PELLET obsługuje podajnik, dmuchawę, zapalarkę, pompę obiegową c.o., pompę ciepłej wody użytkowej oraz siłownik zaworu mieszającego 3 lub 4-ro drogowego. Regulator automatycznie rozpala paliwo w palniku lub wygasza. Urządzenie automatycznie dobiera pauzę dawki paliwa i czas pracy podajnika oraz ilość powietrza, użytkownik nastawia parametry wyjściowe w sterowniku.

Regulator może współpracować również z termostatem pokojowym oraz modułem internetowym.

Urządzenie grzewcze jakim jest kocioł PellPal dostępne jest również ze sterownikiem PellPal PID - Kolor LCD z dotykowym wyświetlaczem.

Wymiary kotła

• szerokość korpusu kotła (-): 400 mm



• szerokość podstawy korpusu kotła (-): 470 mm



• szerokość zestawu (-): 960 mm



• głębokość korpusu kotła (-): 451 mm



• głębokość kotła z palnikiem (-): 826 mm



• wysokość korpusu kotła (-): 934 mm



• wysokość do dolnej krawędzi czopucha (-): 844 mm



• wysokość zestawu kotła i zbiornika (-): 1360 mm



• średnica czopucha (-): 127 mm



• króćce wodne instalacji: DN 25, 1 cal


Wymiary zbiornika na pellet:

• szerokość: 420 mm



• głębokość: 684 mm



• grubość blachy: korpus 0,8 mm


Posiada wysoką sprawność sięgającą 90,9 %. W badaniach uzyskał klasę 5 według normy EN 303-5 oraz spełnia wymagania ekoprojektu (EcoDesign). Klasa energetyczna kotła to A+. Kocioł uzyskał bardzo niską emisję pyłów PM poniżej 20 mg/m3 co daje możliwość uzyskania wyższego dofinansowania na wymianę kotła.
