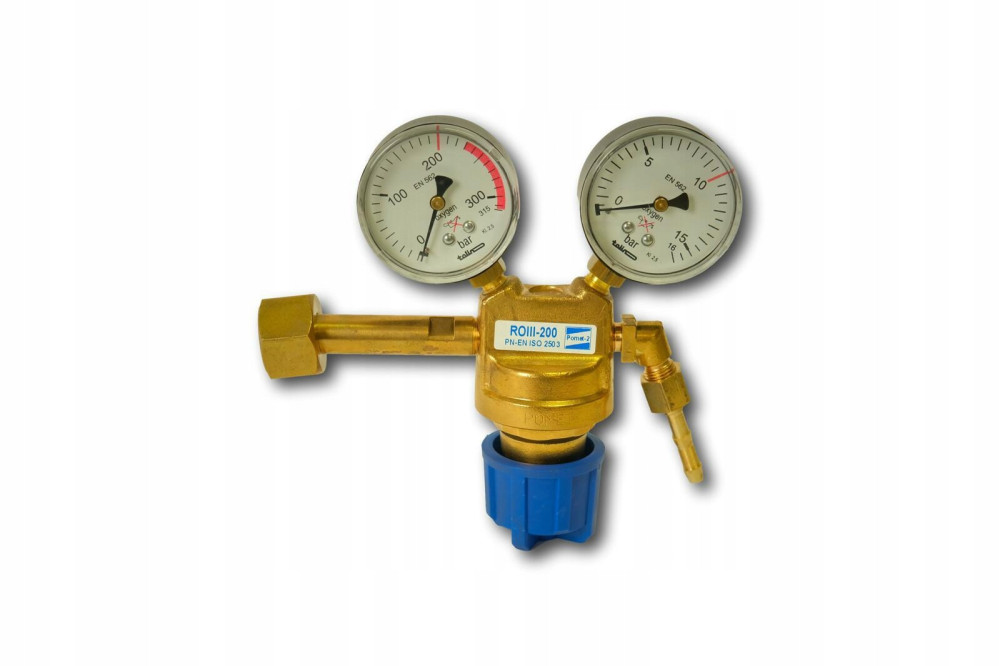

Reduktory przeznaczone są do obniżania ciśnienia wlotowego gazów pobieranych z butli do wymaganego ciśnienia wylotowego i utrzymywanie go na stałym poziomie, niezależnie od zmian ciśnienia w butli (w granicach tolerancji). Są to jednostopniowe reduktory przeciwprądowe (rys1) a ich cechą charakterystyczną jest pionowe położenie pokrętła nastawczego. Reduktory wyposażone są w specjalny filtr ze spieków metali, który jest częścią zaworu redukcyjnego. Do zaworów butlowych mocowany jest nakrętką 6 lub za pomocą jarzma 2 w reduktorach do acetylenu.
Ciśnienie wlotowe p1 wskazuje manometr 3, a wylotowe p2 - manometr4. Wpływ gazu z reduktora następuje poprzez króciec 5 z końcówką na wąż. Dopuszczalne jest stosowanie dodatkowego zaworu odcinającego z króćcem 5. Wewnątrz korpusu znajduje się zespół zaworu redukcyjnego i ruchomy tłok zamiast klasycznej przepony, co korzystnie wpływa na stabilność ciśnienia wylotowego. Wewnątrz pokrywy 6 znajduje się sprężyna nastawcza i niedostępny do operatora zawór bezpieczeństwa. Na manometrach podany jest rodzaj gazu, do jakiego reduktor jest przeznaczony i maksymalne dopuszczalne wartości w barach. Cecha umożliwiająca pełną identyfikację reduktora jest naniesiona na korpusie reduktora - tablica Nr 1.
Reduktory mogą być stosowane do zasilania typowych palników spawalniczych oraz do innych celów, jeśli stawianie wymagania są zgodne z danymi technicznymi reduktora.
Dane techniczne:
