Tester Kolejności Faz

SONEL TKF-12

✔️ Wskazywanie kolejności faz w sieciach o napięciach 160...690 V AC

✔️ Praca w sieciach o częstotliwości 10...70 Hz

✔️ Sygnalizacja świetlna obecności napięcia

✔️ Przewodowe wskazanie kierunku obrotów silnika

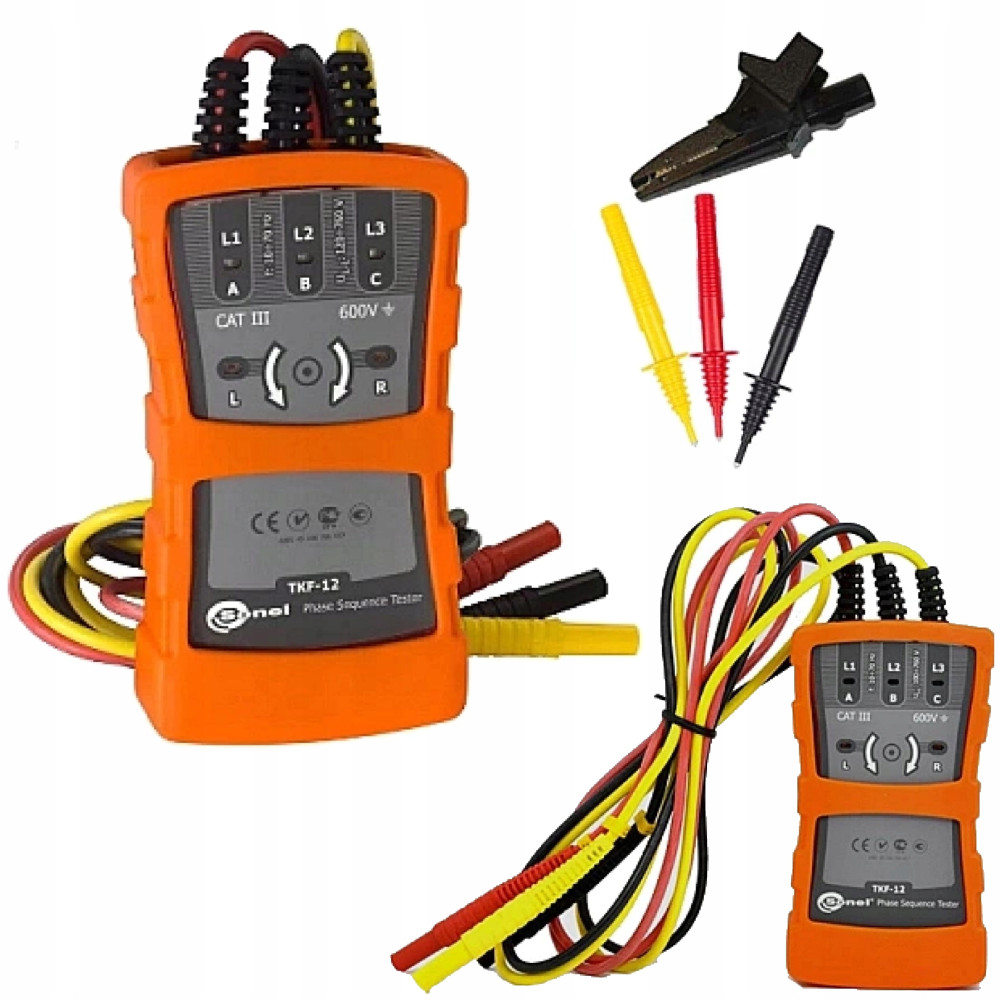

Zestaw zawiera:

•
  1 szt. Tester Kolejności Faz SONEL TKF-12



•
  3 szt. Sondy Ostrzowej 1 KV (czerwona, czarna, żółta)


•
  1 szt. Krokodylek czarny 1 kV 20 A


• Deklaracja sprawdzenia


•
  Instrukcja obsługi w języku polskim

Zastosowanie

✔️ WSZECHSTRONNOŚĆ- Łatwe i dokładne pomiary gniazd przemysłowych 16-, 32- i 63-amperowych dzięki opcjonalnym adapterom AGT-16, AGT-32 i AGT-63.

✔️ ZAPOBIEGANIE- Akcesoria standardowe, dołączone do zestawów, pozwalają na szybką weryfikację, czy po podłączeniu zasilania silnika jego wał będzie wirować w poprawnym kierunku. W przeciwnym wypadku silnik lub napędzane nim urządzenie może ulec zniszczeniu.

✔️ INTUICYJNE, BEZPROBLEMOWE PODŁĄCZENIE- Różnokolorowe przewody, krokodylki i sondy pomiarowe umożliwiają podłączenie przyrządu do badanego obiektu - szybko i bezproblemowo.

TEST KIERUNKU WIROWANIA FAZ

1. Podłączyć sondy pomiarowe testera do punktów, gdzie występuje spodziewane napięcie trójfazowe (rysunek)

2. Jeśli fazy w danych punktach pomiarowych są zgodne z opisem L1, L2, L3 na testerze, zaświeci się zielona dioda R, w przeciwnym wypadku czerwona dioda L.

3. Świecenie danej kontrolki (L1, L2, L3) sygnalizuje istnienie napięcia międzyfazowego większego niż 136 V między odpowiadającą jej sondą a którąś z pozostałych sond.

❗️ Błędne wskazania mogą być powodowane przez:

• Podłączenie dwóch sond do jednej fazy,



• Podłączenie jednej z sond do przewodu neutralnego,



•
  Brak podłączenia którejś z sond do sieci energetycznej.

SPECYFIKACJA TECHNICZNA:

•
  Zakres nominalnych napięć międzyfazowych: 160...690 V AC


•
  Maksymalne międzyfazowe napięcie pracy: 760 V AC


•
  Zakres częstotliwości: 10...70 Hz

DANE OGÓLNE:

•
  Temperatura pracy: -10...+45°C


•
  Temperatura przechowywania: -20...+60°C


•
  Wilgotność robocza: 20...80%


•
  Zasilanie testera: z testowanej sieci do 15 min dla napięcia maksymalnego


•
  Wymiary (z holsterem i bez przewodów) 130 x 72 x 31 mm


•
  Kategoria pomiarowa zgodnie z PN-EN 61010 i PN-EN 61557: CAT III 600 V


•
  Rodzaj izolacji zgodnie z PN-EN 61010-1: podwójna
