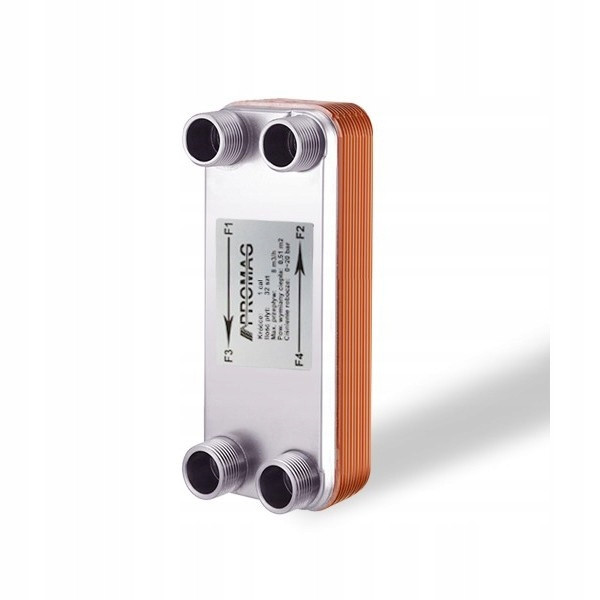

WYMIENNIK CIEPŁA 22 PŁYTOWY 25kW - TYP PGM-1c-22.1

Wymienniki idealne do współpracy z urządzeniami grzewczymi o mocy do 25 kW – kotły stałopaliwowe, kominki z płaszczem wodnym itp.

Wymienniki przeznaczone do ciepłej wody użytkowej c.o. i c.w.u.

Marki PROMAG, WAT-THERM, HEATLEADER należą do grupy PROMAG POLSKA lidera produkcji PŁYTOWYCH i BASENOWYCH WYMIENNIKÓW CIEPŁA słynących z niezawodności, bezawaryjności w najkorzystniejszych możliwych cenach dostępnych na rynku Polskim i UE

Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG

Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Informacje techniczne produktu:

1. Pakiet 22 lutowanych płyt ze stali nierdzewnej.


2. Króćce gwintowe GZ 1" ze stali nierdzewnej.


3. Moc do 25 kW.


4. Wymiary: 196 x 86 x 56 mm.


5. Powierzchnia wymiany ciepła: 0,308 m2.


6. Ciśnienie testowe 4,5 MPa (40 bar).


7. Ciśnienie robocze 2,0 MPa (20 bar).


8. Stal Ansi 316.


9. Lut - miedź.


10. Zakres temperatur pracy -195oC do +220oC.


11. Maksymalny przepływ: 8 m3/h

ZASTOSOWANIE:

Przyłączenie kotłów na paliwa stałe ( węglowe, miałowe na ekogroszek ) lub kominka z płaszczem wodnym do zamkniętego układu instalacji co z kotłem gazowym , również panele (kolektory ) słoneczne oraz podgrzewacze wody użytkowej zasilane ciepłem z kotłów .Ogrzewanie podłogowe zasilane z wysokotemperaturowych kotłów na paliwa stałe , węzły cieplne.

ZALETY:

- Wysoki współczynnik wymiany ciepła

- Małe gabaryty przy dużych mocach cieplnych

- Wysoka odporność na zmiany ciśnienia i temperatury

- Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie

urządzenia do indywidualnych potrzeb

- Prosty montaż i demontaż.
