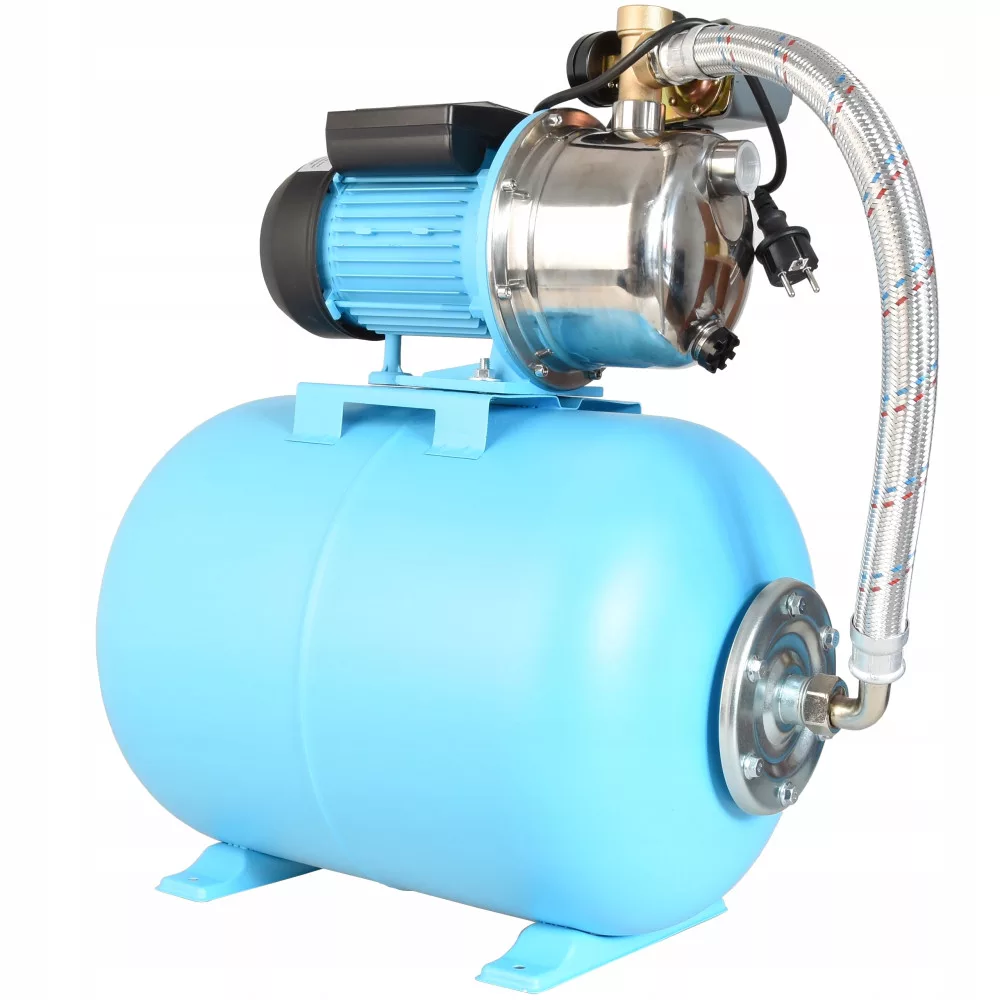

ZESTAW HYDROFOROWY 24 L

Pompa z osprzetem + wąż + zbiornik 24L

Zestaw hydrofor 24L z pompą o wydajności maksymalnej 60 l/min oraz o wysokości podnoszenia do 50 m to urządzenie służące do zaopatrywania domów, gospodarstw rolnych, nawadniania ogrodu czy niewielkich przedsiębiorstw w wodę. Hydrofor 24L jest wyposażony w zbiornik o pojemności 24 litrów, który magazynuje wodę i zapewnia ciśnienie w systemie wodnym, co pozwala na stałe i bezproblemowe dostarczanie wody do użytku.

Solidny korpus oraz wał zostały wykonane ze stali nierdzewnej (INOX) zastosowanie tego typu materiały do elementów, które mają styczności z wodą, zapewnia wytrzymałą konstrukcję.

Dodatkowym atutem jest cicha praca i niska waga pompy. Pompa wytwarza duże ciśnienie (do 5 bar), czego efektem jest długi strumień wody np. z węża ogrodowego pomocny przy pracach w ogrodzie lub przy myciu auta.

Do domów jednorodzinnych, gdzie pobór wody jest bardzo częsty, zaleca się montaż dużych zbiorników, np. 80-litrowych lub większych.

Zadanie hydroforu

Zadaniem hydroforu jest zapewnienie stałego i nieprzerwanego dostarczania wody do użytku, takiego jak np. do podlewania, mycia, kąpieli czy spożycia. Urządzenie to działa poprzez pompowanie wody z zewnętrznego źródła (np. studni, zbiornika) do zbiornika hydroforowego, gdzie jest magazynowana i utrzymywana pod ciśnieniem. Kiedy użytkownik otwiera kran, woda jest pompowana z zbiornika hydroforowego do instalacji wodociągowej i płynie pod odpowiednim ciśnieniem.

Hydrofor jest w stanie utrzymać ciśnienie w systemie wodnym(gdy jest podłączony pod sieć wodociągową) nawet w przypadku chwilowego spadku ciśnienia wody dostarczanej z zewnętrznego źródła. Dzięki temu użytkownik ma stały dostęp do wody o odpowiednim ciśnieniu bez względu na warunki zewnętrzne.

Dane techniczne

• Wydajność max (l/min): 60



• Wydajność max (m3/h): 3,6



• Wysokość podnoszenia (m):50 = 5 bar



• Zdolność zasysania (m): 8



• Moc silnika (W): 1100



• Moc silnika (kW): 1,1



• Zasilanie (V): 230



• Rozmiar króćców(cale): 1 x 1



• Zbiornik przeponowy: 24L



• Rodzaj zbiornika: przeponowy



• Orientacja zbiornika: pozioma


Warunki pracy:

• Maksymalna temperatura cieczy 40°C


• Maksymalna temperatura otoczenia 40°C


• Klasa izolacji B


• Tryb pracy – ciągły


• Bezpieczeństwo – IP44

Materiały:

• Korpus pompy: stal nierdzewna AISI 304

• Wał i rotor: stal nierdzewna AISI 304

• Wirnik: noryl

• Konsola: żeliwo

• Międzyściana: stal nierdzewna AISI 304

• Dyfuzor/kierownica: noryl

• Dławica mechaniczna: ceramika/grafit/NBR

Cechy:

• Zdolność zasysania z głębokości max. 8m

• Niewielkie gabaryty pompy

• Zabezpieczenie termiczne wbudowane w uzwojeniu silnika

• Praca ze zbiornikiem 24, 50, 80, 100 oraz 150 litrów

Osprzęt:

Wyłącznik ciśnieniowy fabrycznie jest ustawiony w zakresie około 1,7 bar do 3 bar z możliwością dodatkowej regulacji.

Manometr przeznaczony do pomiaru ciśnienia w instalacji

Złącze antywibracyjne łączy pompę ze zbiornikiem, jest łatwy i szybszy w montażu co obniża czas jak i koszty.

Wyjście tłoczne pięciodrożne mosiężne- jest to element łączący osprzęt hydroforowy z pompą oraz zbiornikiem.

Standardowy osprzęt  z trójnikiem - zalety:

Dzięki możliwości podłączenia osprzętu hydroforowego w element mosiężny  tzw. wyjście tłoczne pieciodrożne (jedna z opcji) zyskujemy dodatkowy atut w postaci szybszego napełniania się zbiornika hydroforowego poprzez zachowanie odpowiednich przepływów.

Oczywiście takie zamontowanie osprzętu nie jest obowiązkowe. Osprzęt można również zainstalować na instalacji wodnej, np. na rurze tłocznej, która idzie do ujścia wody. Taki montaż jest możliwy, stosując odpowiednie elementy hydrauliczne według indywidualnych potrzeb.

Zestaw zawiera:

1. Pompa Hydroforowa

2. Włącznik Ciśnieniowy

3. Wyjście tłoczne mosiężne

4. Manometr

5. Kabel zasilający z wtyczką

6. Wąż antywibracyjny z uszczelką

7. Zbiornik Hydroforowy 24L

8. Instrukcja obsługi

Przykładowy schemat podłączenia

zestawu hydroforowego:

1. Zbiornik Hydroforowy

2. Pompa Hydroforowa

3. Filtr Anty-piaskowy

4. Elastyczny Wąż podłączeniowy

5. Filtr wodny przepływowy

6. Zawór Zwrotny

7. Zawór kulowy Wodny

8. Zabezpieczenie przed suchobiegiem

9. Zawór kulowy Wodny

10. Wąż Anty-wibracyjny

11. Rura PE

12. Złączka PE

Wszystkie elementy dostępne na naszych innych aukcjach.
