Zestaw wózków 10-rolkowych do szyny 80x80x5

Wózki z dwoma rolkami poziomymi, dedykowane do bram o znacznym wypełnieniu. Takie skrzydło podczas wiatru, zachowuje się jak 'żagiel' i dwie poziome rolki wspomagają płynność pracy bramy w wietrzne dni.

• Rolki: Ø68,5 mm × 19 mm, stalowe



• Platforma regulacyjna (dolna blacha): 210 × 120



• Powłoka: ocynk galwaniczny


Waga wózka: 10,1 kg

Przeznaczenie wózka:

• Waga bramy: do 1200 kg (przy dwóch wózkach)


• Światło wjazdu: 8-10 m


UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy podając długość boku po ZEWnętrznej stronie profilu oraz grubość ścianki zmierzoną suwmiarką. Produkowane przez nas rolki dopasowane są do konkretnego profilu - wymiar nie jest uśredniony, jak w przypadku wielu chińskich produktów. Dzięki temu nasze wózki zapewniają precyzyjną pracę bramy. Mailowo wysyłamy instrukcję montażu zawierającą precyzyjne parametry wymaganego rozstawu wózków do wagi i długości bramy.

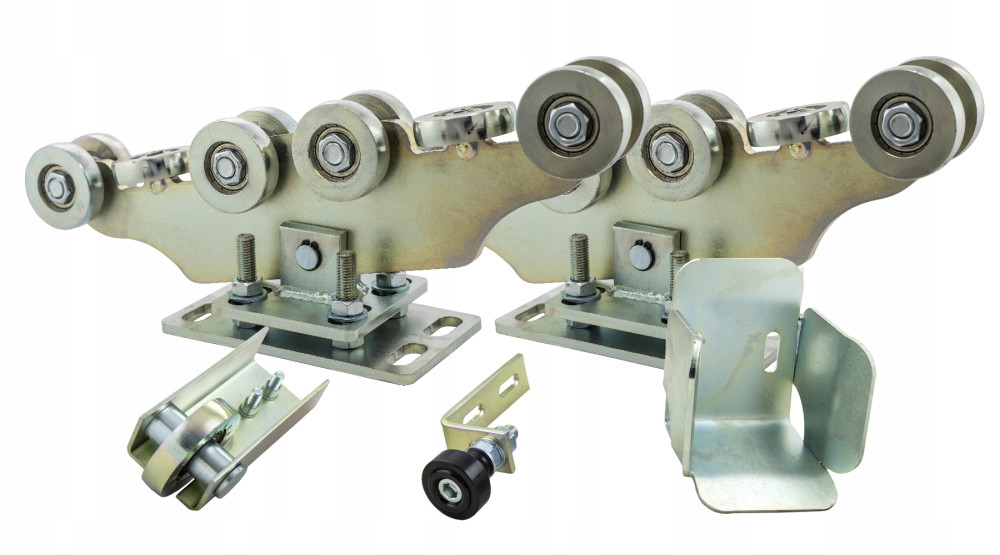

Komplet składa się z:

• wózki jezdne do szyny 80x80x5 (2 szt.)


• rolka najazdowa bramy (1 szt.)


• gniazdo najazdowe (1 szt.)


• Gratis rolka prowadząca do wyboru (1 szt.)

W uwagach proszę podać jaką Państwo potrzebują rolkę najazdową (jeśli nie będzie podana, dołączymy rolkę 33 mm)

• 25 mm (do ceownika 30x30x2)


• 33 mm łożyskowana (do ceownika 40/40/3)


• 35 mm łożyskowana (do ceownika 40/40/2)


• 43 mm łożyskowana (do ceownika 50/50/3)

Spód wózka (górna blacha).

Jako jedyni na rynku stosujemy szerszą wersję spodu wózka:

•
  120 mm szerokości, a nie 100 mm jak w innych wózkach


•
  duże 'fasolki', które w połączeniu z takimi samymi jak w dolnej blasze (platformie regulacyjnej) dają największy zakres regulacji podczas montażu.


• podkładki pod śrubami

Rolka najazdowa (montowana w szynie jezdnej).

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

• Nasze rolki w miejscu gwintów śrub montażowych mają zaciśnięte grube nito-nakrętki, które wydłużają gwint do kilkunastu mm.


• sworzeń rolki, z jednej strony posiada kołnierz, a z drugiej zapinany jest na Seger. Zapobiega to jego luzowaniu od uderzeń o gniazdo.

Proszę pamiętać, że rolka najazdowa powinna minimalnie podnosić  czoło bramy wjeżdżając na gniazdo.W ten sposób odciąża ona wózki gdy brama jest zamknięta. Przy wadze bramy 400 kg, obciążenie wózka przy braku "podparcia" przez układ rolka-gniazdo wzrasta do 1400 kg.

Gniazdo najazdowe.

Gniazdo posiada otwory odprowadzające wodę.

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka prowadząca górna na kątowniku.

Ma na celu stabilizację pracy bramy.
