Zestaw wózków 8-rolkowych do szyny 80x80x5

Wózki z dwoma rolkami poziomymi, dedykowane do bram o znacznym wypełnieniu. Takie skrzydło podczas wiatru, zachowuje się jak 'żagiel' i dwie poziome rolki wspomagają płynność pracy bramy w wietrzne dni.

• Rolki: Ø68,5 mm × 19 mm, stalowe



• Platforma regulacyjna (dolna blacha): 180 × 120



• Powłoka: ocynk galwaniczny


Waga wózka: 7 kg

Przeznaczenie wózka:

• Waga bramy: do 1000 kg (przy dwóch wózkach)


• Światło wjazdu: 7-9 m


UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy podając długość boku po ZEWnętrznej stronie profilu oraz grubość ścianki zmierzoną suwmiarką. Produkowane przez nas rolki dopasowane są do konkretnego profilu - wymiar nie jest uśredniony, jak w przypadku wielu chińskich produktów. Dzięki temu nasze wózki zapewniają precyzyjną pracę bramy. Mailowo wysyłamy instrukcję montażu zawierającą precyzyjne parametry wymaganego rozstawu wózków do wagi i długości bramy.

Co nas wyróznia

Spód wózka (górna blacha).

Stosujemy szerszą wersję spodu  wózka , identyczna jak szerokość platformy 120 mm

•
  120 mm szerokości, a nie 100 mm jak w innych wózkach


•
  duże 'fasolki', które w połączeniu z takimi samymi jak w dolnej blasze (platformie regulacyjnej) dają największy zakres regulacji podczas montażu.

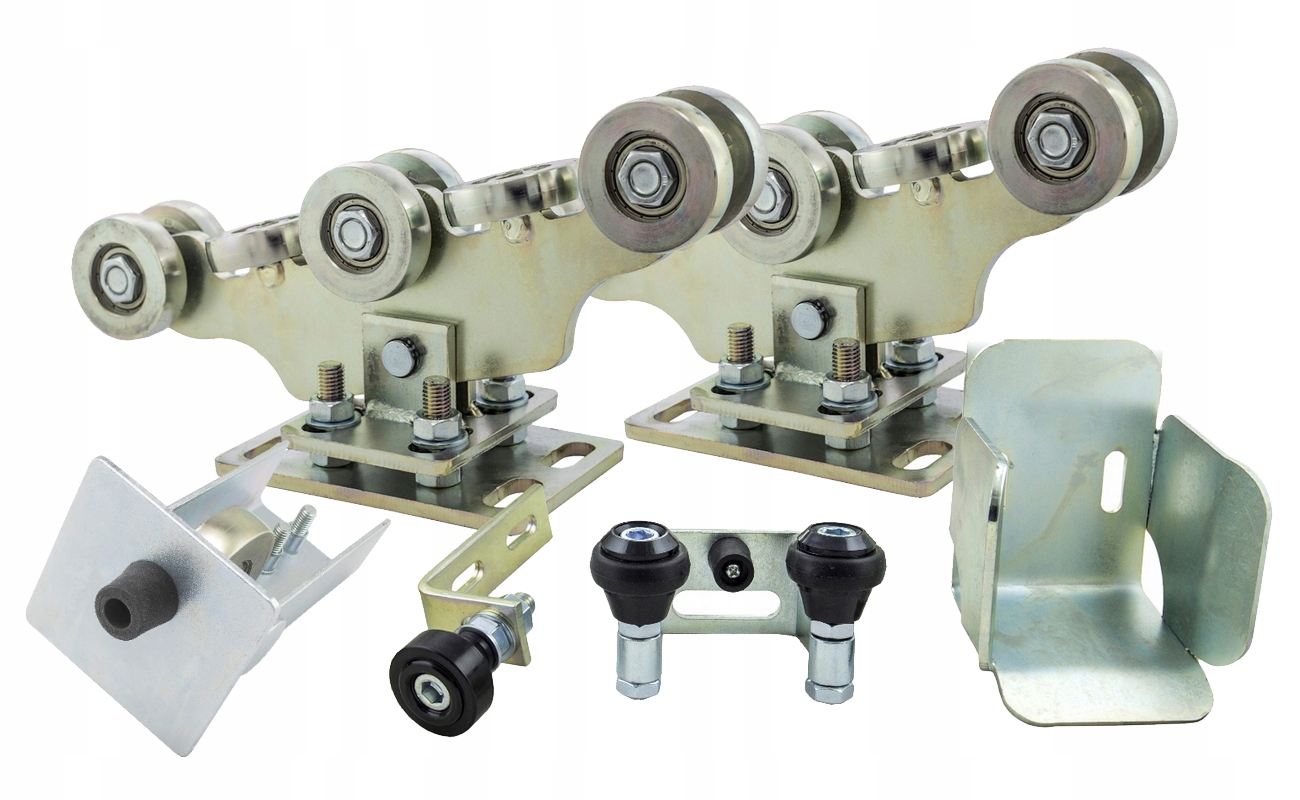

Komplet składa się z:

• wózki jezdne do szyny 80x80x5 (2 szt.)


• rolka najazdowa bramy (1 szt.)


• gniazdo najazdowe (1 szt.)


• rolka prowadząca do wyboru (1 szt.)


• uchwyt górny tzw. 'chwytak' (1 szt.)

W uwagach proszę podać jaką Państwo potrzebują rolkę najazdową (jeśli nie będzie podana, dołączymy rolkę 33 mm)

• 25 mm (do ceownika 30x30x2)


• 33 mm łożyskowana (do ceownika 40/40/3)


• 35 mm łożyskowana (do ceownika 40/40/2)


• 43 mm łożyskowana (do ceownika 50/50/3)

W uwagach proszę podać jaki Państwo potrzebują 'chwytak' (w przypadku braku informacji dołączamy losowy):

• 40 mm


• 60 mm

Platforma wózka (dolna blacha).

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

Gniazdo najazdowe.

Gniazdo posiada otwory odprowadzające wodę.

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka prowadząca górna na kątowniku.

Ma na celu stabilizację pracy bramy.

Chwytak górny

Chwytak stabilizuje ramę bramy w górnej części słupka. Szczególnie przydatne w przypadku nowoczesnych bram pełnych.

WYRÓB PRODUKOWANY W POLSCE z poziomu pręta i blachy
