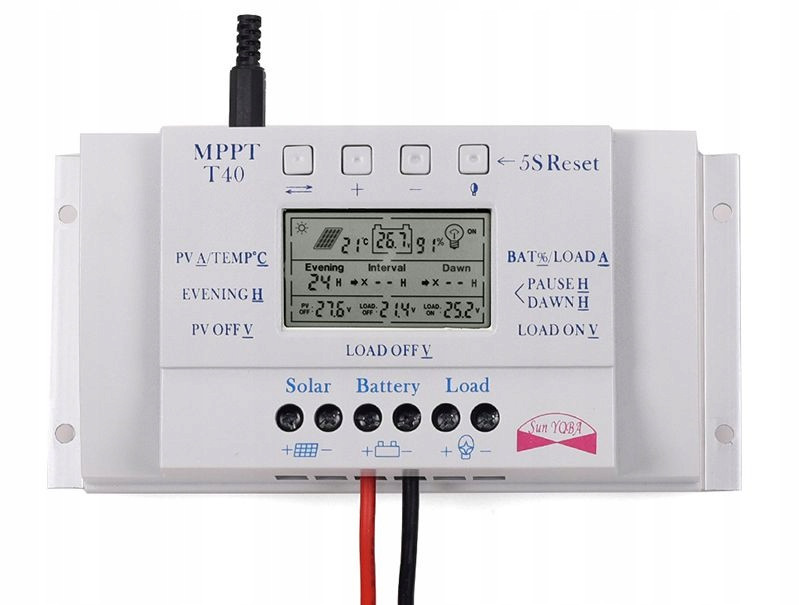

04J40 ZAAWANSOWANY REGULATOR ŁADOWANIA MPPT 40A

do paneli fotowoltaicznych połączonych do akumulatorów o napięciu 12V lub 24V,

z kompensacją temperatury i wyjściem USB 5V.

Z tego modelu dostępne są również regualtory 10A, 20A, 60A i 80A

Jeśli nie jesteś pewien jak dobrać regulator koniecznie przeczytaj załączoną na dole, w zakładce: " Dodatkowe informacje" instrukcję do regulatora.

DANE TECHNICZNE:

Parametry:

Praca automatyczna 12/24V, 40A

Obciążalność 12V do 560W, 24V do 1120W

Max napięcie panelu fotowoltaicznego: 48V

Napięcie ładowania: 13.8V/27.6V konfigurowalne

Napięcie odcięcia [Low voltage disconnect]: 10.7V/21.4V konfigurowalne

Napięcie powrotu [Low voltage reconnect]: 12.5V/25V konfigurowalne

Kompensacja temperatury: -4mV/Cell/C

Wyjście USB 5V

Złącza przewodów: max 16mm2

Temperatura pracy: -10C do +60C

Temperatura magazynowania: -30C do 70C

Wymiary: 183×89×46(mm) Waga: 800g

Zabezpieczenia:

przed przeładowaniem

przed nadmiernym rozładowaniem

przez zwarciem oraz odwrotną polaryzacją

przed wstecznym rozładowaniem akumulatora

Cechy:

Wyświetlacz LCD

Konfigurowalne tryby ładowania

Możliwość wyboru rodzaju akumulatora poprzez zmianę poziomów napięć

Prosty interfejs użytkowania

Technika regulacji ładowania MPPT

Funkcja rozpoznawania zmierzchu/świtu

Tryb nocny

Licznik wyprodukowanych i zużytych Ah

Kompensacja temperaturowa przy pomocy czujnika temperatury

OPIS DZIAŁANIA:

Regulator przeznaczony do pracy w systemie OFF-GRID, z podłączeniem do akumulatorów kwasowych oraz żelowych. Posiada funkcję załączania zmierzchowego odbiorników. W trakcie dnia źródła światła będące obciążeniem są wyłączone. W tym czasie akumulator jest ładowany. Po zmierzchu oświetlenie zostaje automatycznie włączone na określony czas zależny od ustawionych parametrów.

Regulator posiada wyświetlacz LCD, co znacznie ułatwia obsługę, dzięki czemu jest wygodniejszy dla użytkownika. Każdy parametr może być modyfikowany w/g potrzeb. Niewątpliwą zaleta jest funkcja ładowania MPPT.

MPPT - śledzenie maksymalnego punktu mocy ogniw.

MPPT utrzymuje napięcie iloczyn prądu i napięcia w najwyższym punkcie niezależnie od napięcia na akumulatorze.

Opis symboli:

1. Napięcie akumulatorów


2. Informacja o zasilaniu podłączonych odbiorników


3. Błąd na wyjściu zasilania


4. Status wyjścia


5. Prąd rozładowania lub zamiennie procent naładowania akumulatora


6. Status wyłączenia zasilania


7. Powrót zasilania wyjścia po naładowaniu akumulatora


8. Dolne napięcie rozładownia


9. Maksymalne napięcie ładowania


10. Ustalona ilość godzin pracy odbiorników po załączeniu


11. Status załączenia odbiorników o zmierzchu


12. Prąd ładowania lub zamiennie temperatura


13. Informacja o podłączonym panelu


14. Znak ładowania z paneli


15. Błąd ładowania akumulatora

ZASTOSOWANIE:

Podłączenie oświetlenia, pompy, domki kempingowe itp.

Możliwości czasowego ustawienia włączenia na określony czas po zmroku od 1h do 23h, lub ręcznego sterowania wyjściem obciążenia, aż do ustawionego minimalnego napięcia na akumulatorach.

Można także ustawić próg napięcia tak, żeby po jego przekroczeniu włączył się odbiornik rezystancyjny, np grzałka.

Dzięki takiemu rozwiązaniu nadmiar energii wykorzystany zostanie do nagrzania wody, utrzymując akumulatory w stanie naładowania.

Pozostała zgromadzona energia może być wykorzystana do innych celów np. poprzez przetwornice podłączoną bezpośrednio do akumulatorów do zasilania RTV/AGD itp

Absolutnie bezkonkurencyjny jeżeli chodzi o stosunek cena/jakość.
