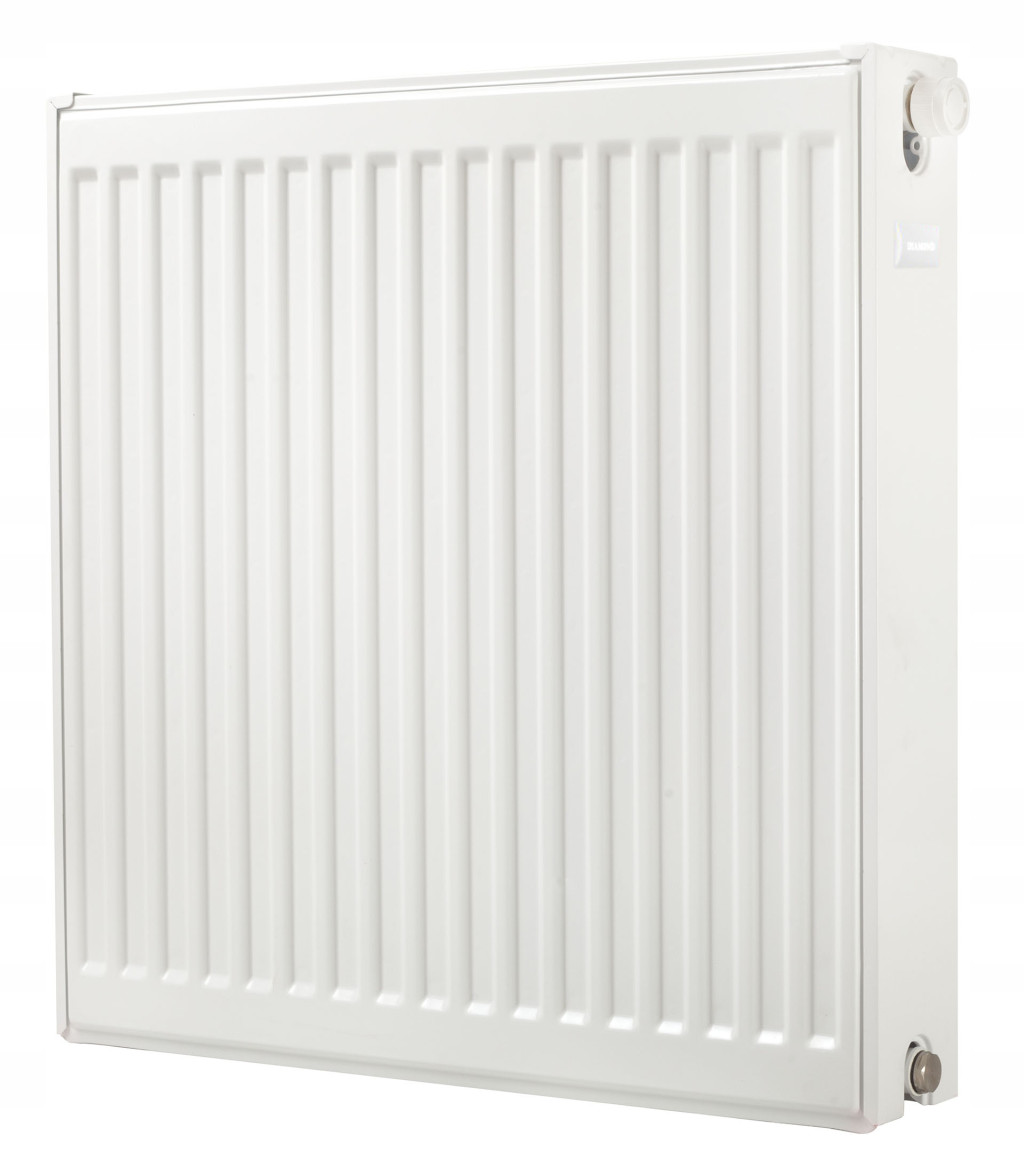

Grzejnik Stalowy Panelowy DIAMOND TYP V-22, przyłącze dolne, 600 x 700 mm

model: V-22-600X0700

Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O.

Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Grzejnik jest w kolorze białym (RAL 9016).

Grzejnik zbudowany jest z dwóch płyt i dwóch wydajnych konwektorów. Powierzchnie boczne obudowane są osłonami, a  powierzchnia górna przykryta osłoną typu grill.

Grzejnik z podłączeniem dolnym posiada w zestawie:

• odpowietrznik


• dwa korki


• wbudowany zawór termostatyczny.

Specyfikacja techniczna:

• sposób przyłączy: Dolne



•
  H1 - rozstaw przyłączy: 545 mm



•
  H - wysokość całkowita: 600 mm



•
  H2 - rozstaw otworów montażowych: 370 mm



• długość: 700 mm



• głębokość: 105 mm



• maksymalna temperatura powierzchni: 120°C



• maksymalne ciśnienie robocze: 1 Mpa (10 bar)



• pojemność wodna: 4,13 l


Moc grzewcza:

• Δ T = 30°C: 591 W



• Δ T = 50°C: 1150 W



• Δ T = 60°C: 1458 W


Montaż obustronny

Istnieje możliwość obustronnego montażu grzejnika. Należy wówczas pamiętać, że kanał zasilający jest zawsze od strony wewnętrznej grzejnika a wkładka termostatyczna zawsze musi być zamontowana po tej stronie co zasilanie. Przedstawia to rysunek poniżej.

Cechy produktu:

• Brak przecieków przy ciśnieniu 1,3 krotnie większym od maksymalnego ciśnienia roboczego: 1300 kPa


• Brak korozji powierzchni zewnętrznych po 100 h badania w warunkach zawilgocenia


• Produkt zgodny z dyrektywami europejskimi


• Klasyfikacja wyrobu w zakresie reakcji na ogień – KLASA A1



• System oceny zgodności wyrobu budowlanego 3



• Norma: EN 442-1:2014


Grzejniki dostępne są w różnych wysokościach i długościach:

•
  wysokość [mm]: 300; 400; 500; 600; 900



• długość [mm]: od 400 do 3000
