W skład zestawu wchodzą poniższe elementy:

• 5 elektrozaworów Rain Bird


• 6 złączek do rury 25 lub 32 mm (do wyboru)


• 4 trójniki kolektorowe


• 1 kolano kolektorowe

Zestaw nie zawiera

• manometru


• elektrozaworu bezpieczeństwa (master)


• regulatora ciśnienia


• czujnika deszczu


• modułu wi-fi


• filtra


• sterownika sytemu nawadniania


• zaworu spustowego do odpowietrzania


• studzienki zaworowej


• dozownika do nawożenia

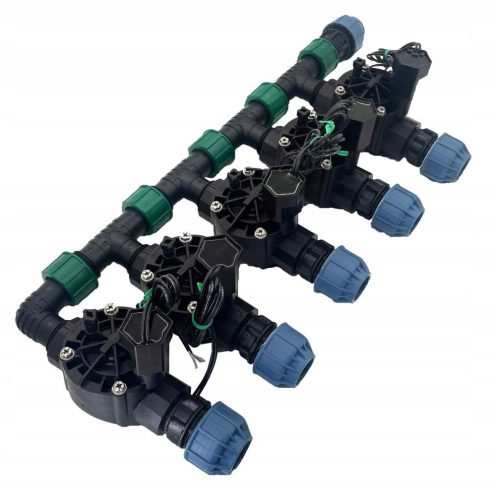

Montaż zestawu według schematu ukazanego na zdjęciu powyżej nie wymaga użycia dodatkowych narzędzi np. kluczy hydraulicznych.

Należy jednak pamiętać o dwóch istotnych aspektach:

• Przed rozpoczęciem montażu wyjąc zaślepki umieszczone wewnątrz kolektorów.

Przed rozpoczęciem montażu całego zestawu w ogrodzie przygotuj sobie:

• Szpadel do wykopania dołka pod skrzynkę zaworową,


• Klucz do rur szczypce,


• Śrubokręt do przykręcenia przewodów elektrycznych w sterowniku,


• Izolacja elektryczna do przewodów elektrycznych przy elektrozaworach.


• Ewentualnie wiertarka do wywiercenia otworów w powierzchni do której będzie przymocowany sterownik.

Jeżeli po zamontowaniu elektrozaworów zauważysz małe kałuże przy zraszaczach danej sekcji znajdujących w pozycji zamkniętej, najprawdopodobniej doszło do przepuszczania wody.

Najczęściej przyczynami takiej sytuacji mogą być:

• Pęknięcie korpusu elektrozaworu w wyniku nawinięcia zbyt dużej ilość teflonu lub nici teflonowych.


• Zabrudzenie elektrozaworów w trakcie montażu przez drobne kamyki, piasek lub kawałki rur, które dostały się pod membranę.


• Pominięcie użycia tzw. pakuł czyli włókien uszczelniających instalację.


• Zbyt mocne dokręcanie cewki na elektrozaworze lub odpowietrznika.
