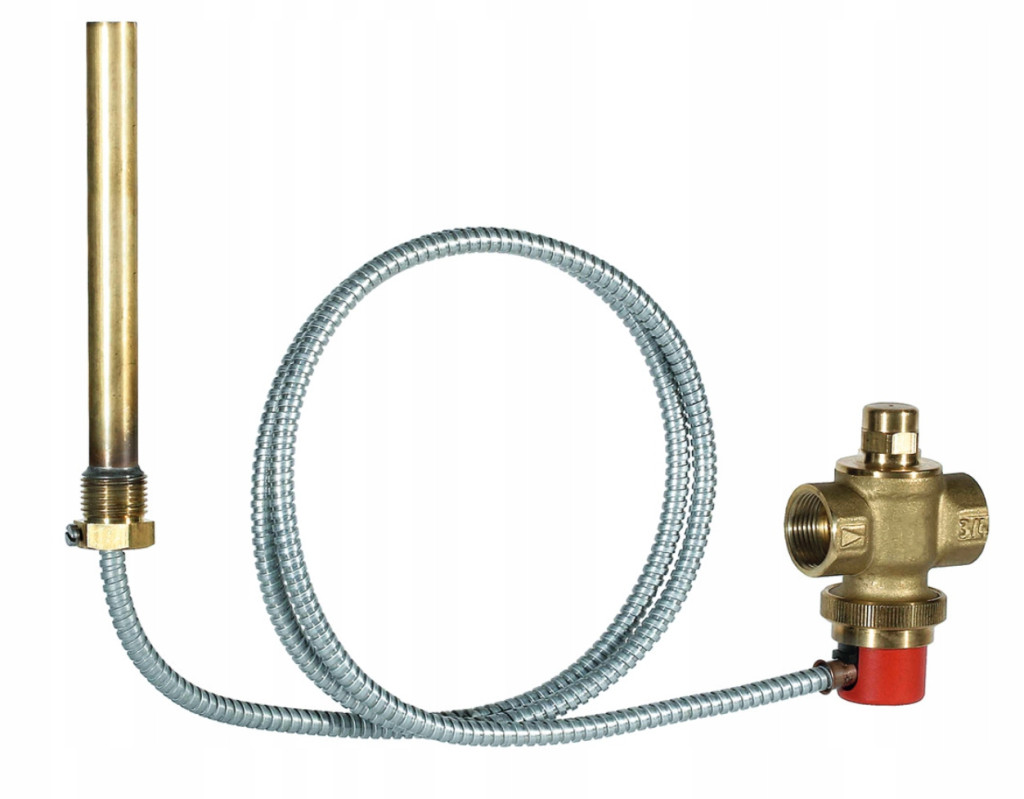

Termiczne zabezpieczenie odpływowe z kapilarą o długości 1,3 m  3/4"

Braukmann TS131

Termiczne zabezpieczenie odpływowe TS131 do instalacji grzewczych zgodnie z normą PN-EN12828 jest zaworem bezpośredniego działania uruchamianym temperaturą czynnika na wylocie ze źródła ciepła.

Przy temperaturze 95°C zostaje otwarty odpływ wody z podgrzewacza i z systemu zostaje usunięta podgrzana woda i zastąpiona przez zimną z sieci. W ten sposób zawór zapobiega przed znacznym wzrostem temperatury.

WŁAŚCIWOŚCI:

• Konstrukcja testowana wg PN-EN14597


• Tuleja zanurzeniowa z podwójnym czujnikiem


• Rurka kapilarna chroniona stalową osłoną


• Tuleja zanurzeniowa z gwintem zewnętrznym


• Konstrukcja odciążona ciśnieniowo

DANE TECHNICZNE:

• Temperatura otwarcia 95 C, kapilara w osłonie przeciwskrętnej o dł. 1300 mm, konstrukcja certyfikowana


•
  Medium: woda wodociągowa


•
  Maks. ciśnienie: 10 bar


•
  Maks. temp. medium: 110 oC


•
  Maks. temperatura otoczenia: 70 oC


•
  Materiały: Korpus i tuleja z mosiądzu, czujnik temperatury z miedzi, rurka kapilarna z miedzi, tłok zaworu z mosiądzu, uszczelnienie z elastomerów odpornych na wysoką temperaturę


•
  Średnica przyłącza: Rp 3/4 inch

Zawór zabezpieczenia odpływowego jest uruchamiany automatycznie w przypadku powstania wysokiej temperatury czynnika w źródle ciepła. Zawór składa się z zaworu uruchamianego sprężyną oraz czujnika temperatury. W przypadku osiągnięcia określonej temperatury otwarcia opór sprężyny zostaje pokonany i zawór się otwiera.

W przypadku montażu na dopływie zimnej wody wbudowanego w kocioł wymiennika ciepła: Zawór zabezpieczenia odpływowego zamyka dopływ do wymiennika ciepła. Wymiennik ciepła podczas normalnej pracy pozostaje suchy. Jeśli zawór zabezpieczenia odpływowego jest otwarty, wymiennik ciepła wypełnia się i odprowadza nadmiar gorącej wody do odpływu.
