Licznik impulsów Ci8

Cyfrowy licznik impulsów przeznaczony do współpracy z enkoderami inkrementalnymi oraz czujnikami zbliżeniowymi. Posiada możliwość pomiaru ilości impulsów i kontroli urządzeń zewnętrznych po przez wyjścia alarmowe AL1, AL2 oraz kontrole ilości elementów w serii - wyjście SERIA. Wyposażony w funkcję preskalera - przeliczanie impulsów na wygodne dla użytkowania wartości (np milimetry, centymetry itd.), odmierzania ilości elementów w serii produkcyjnej.

Możliwe wykorzystanie w pomiarach długości elementów, które wymagają współpracy z enkoderem oraz w innych aplikacjach. Współpracuje również z czujnikami optycznymi, magnetycznymi lub pojemnościowymi. Urządzenie jest przystosowane do pracy z czujnikami generującymi sygnał wyjściowy dwustanowy z zakresu 0 - 30 VDC. Wygodne klawisze i prosta obsługa gwarantują efektywną i bezawaryjną prace urządzenia. Zaprojektowano w Polsce.

Dane techniczne:

Zasilanie: 185-230V AC

Wyjście sterujące: WYJŚCIE 1 (3A NO/NC) ; WYJŚCIE 2 (3A NO/NC) ; SERIA (3A NO/NC)

Wyświetlacz: PV wartość aktualna, SV wartość zadana

Wbudowane źródło zasilania: 12 VDC/100 mA

Prędkość zliczania: 1Hz, 30Hz, 1KHz, 5KHz, 10kHz

Zakres: 1 - 999999

Skalowanie: 0.001- 999999

Wymiary licznika: 96x48x100 mm

Sygnały sterujące: INA, INB, PAUZA, RESET, RESET SERIA

Typ sygnału wejściowego: PNP / NPN Stan wysoki : 5 -30 VDC Stan niski : 0-2 VDC

Rozdzielczość: 1 impuls

Otwór montażowy: 45 x 90mm

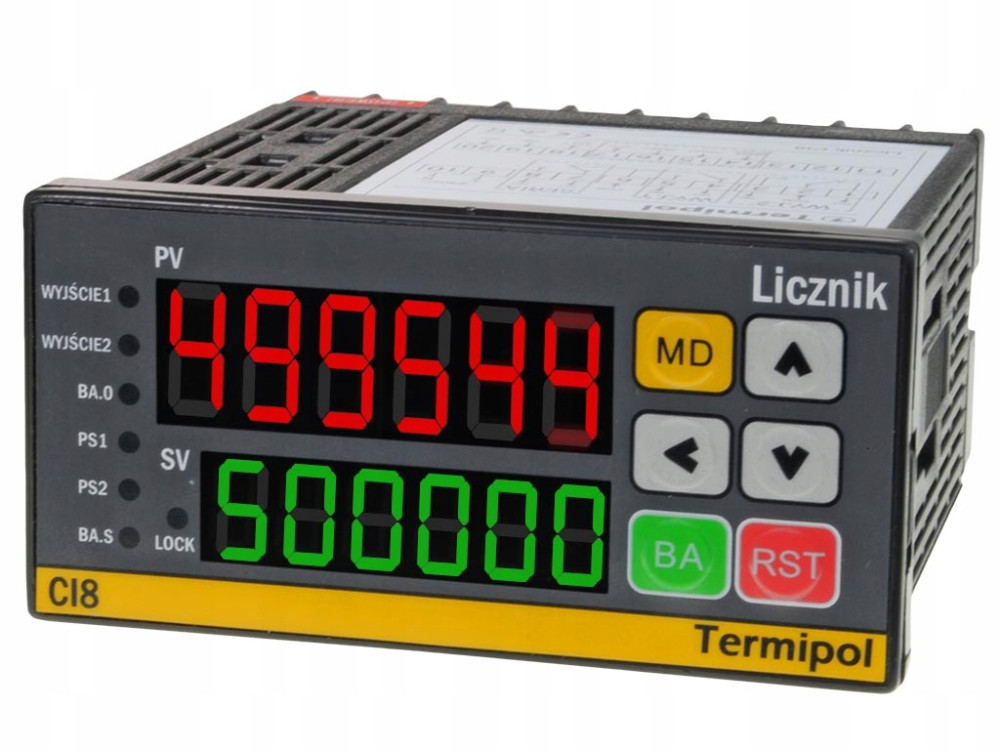

Wymiary i wyświetlacz:

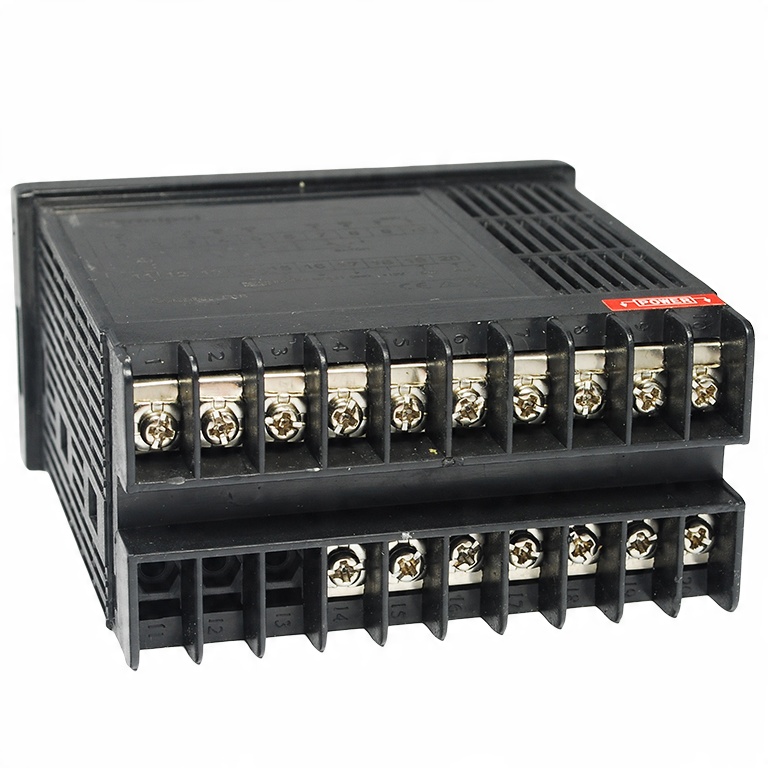

Schemat podłączenia:

Youtube

https://youtu.be/OitqxfXD1FA

Szukaj "Pomiar długości z Enkoderem"

W filmie pokazaliśmy w jaki sposób odbywa się pomiar i jak ustawiać wartości w liczniku.
