VCXDC4BC12I
DANE TECHNICZNE:
Klasa ochrony - T1 T2
Wykonanie - WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
Wymagane zabezpieczenie - 32A
Przyłącza max - 35mm2
Znamionowe napięcie pracy - Un 1000V DC
Maksymalne napięcie pracy - Uc 1060 V DC
Prąd próbny - In(8/20) 25 kA
Prąd max - Imax(8/20) 50 kA
Prąd impulsowy - Iimp(10/350) 12,5kA
Napięciowy poziom ochrony - Up <4,75kV
Temperatura składowania - -30/+70°C
Temperatura otoczenia pracy - -30/+50°C
Klasa szczelności - IP 20

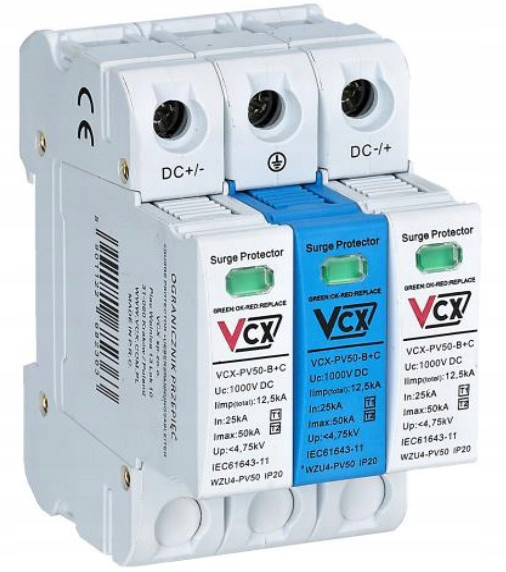

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika. Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.
Ochronnik VCX-50PV-B+C klasy T1T2 12,5kA wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.
