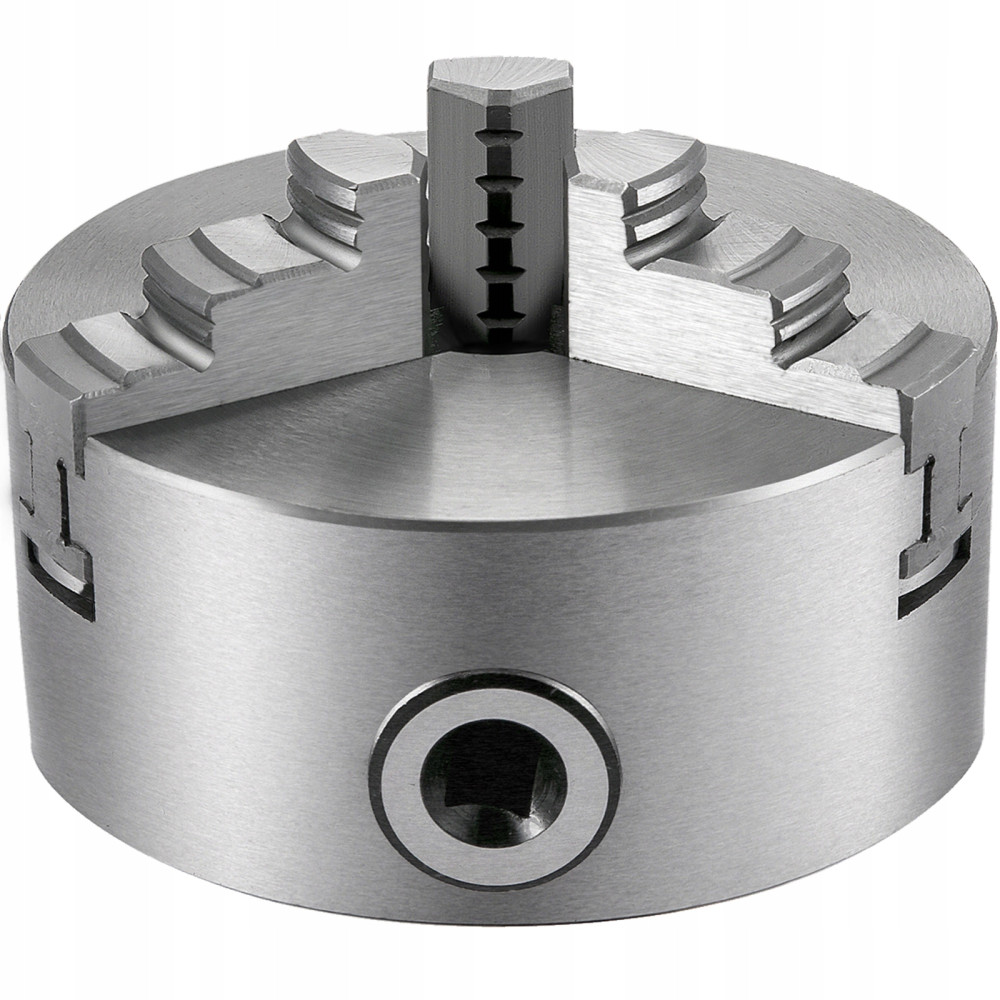

6,3-calowy 3 szczękowy uchwyt tokarski

Samocentrowanie i wysoka dokładność 0,002 cala i dwa zestawy szczęk

Ten wszechstronny uchwyt jest wykonany z wysokiej jakości hartowanej stali, jest odporny na ściskanie i ma długą żywotność. Posiada dwa zestawy szczęk, które mogą trzymać części przemysłowe w zakresie 0,12"/3 mm - 6,3"/160 mm. Oczywiście ta funkcja samocentrowania uchwytu może oszczędzić kłopotów z wielokrotną kalibracją podczas instalacji. Ten uchwyt jest łatwy w instalacji i obsłudze. Nadaje się do wszystkich rodzajów tokarek ogólnego przeznaczenia, ekonomicznych tokarek CNC, szlifierek, frezarek, wiertarek oraz akcesoriów do obrabiarek

• Materiał wysokiej jakości


• Wysoka precyzja


• 2 zestawy szczęk


• Szybka prędkość mocowania


• Wysoka zdolność adaptacji

Specyfikacje

• Materiał: Stal hartowana


• Model: K11-160


• Szczęka: 3 szczęki


• Wysoka precyzja: ≤0,002 "/ 0,05 mm


• Kolor: srebrny


• Gwint montażowy: 3-M8


• Uchwyt tokarski:


• Rozmiar: 6.3"/160mm


• Średnica zewnętrzna: 6.3"/160mm


• Średnica koła śruby: 5.59" / 142 mm


• Środkowa średnica otworu przelotowego: 1,77 "/45 mm


• Grubość korpusu uchwytu: 2,56 "/ 65 mm

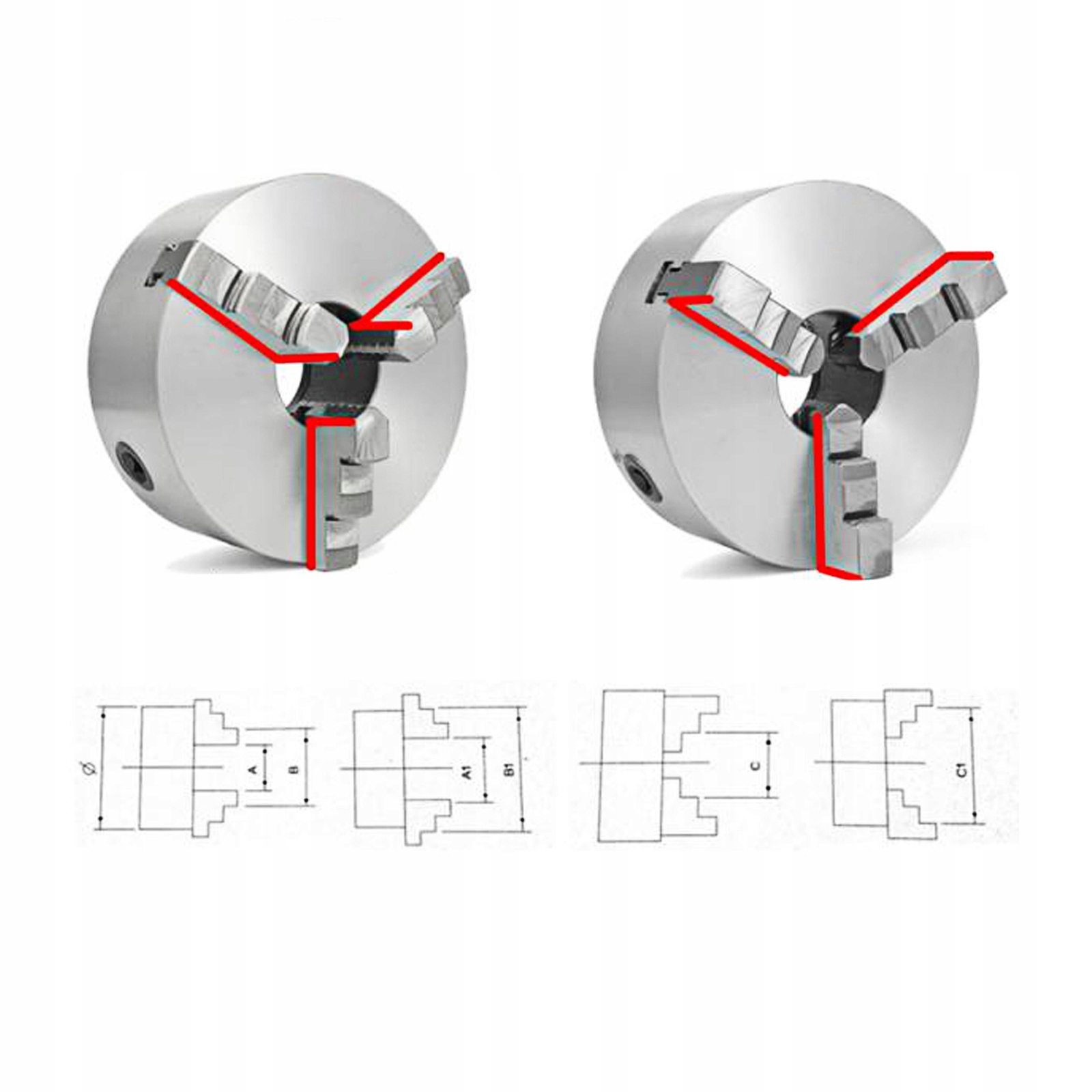

• Zakres mocowania szczęk wewnętrznych (A-A1): 0,12"-2,17"/3-55 mm


• Zakres zakleszczania szczęk wewnętrznych (B-B1): 1,97"-6,3" / 50-160 mm


• Zakres mocowania szczęk zewnętrznych (C-C1): 2,17"-5,7" / 55-145 mm


• Dokładność: 0,002"/0,051 mm


• Waga produktu: 18,4 funta/8,35 kg


• Wymiary opakowania (dł. x szer. x wys.): 8,3 "x 8,3" x 6,7 "/21 x 21 x 17 cm

Stal hartowana

Wszystkie szyny prowadzące i powierzchnie nośne tego samocentrującego uchwytu szczękowego są precyzyjnie obrobione i przeszły test HRC 58-62.

Samocentrowanie

Ponieważ skok płaskiego prostokątnego gwintu jest równy, trzy pazury mają tę samą odległość ruchu, która ma funkcję automatycznego centrowania.

Precyzyjna przekładnia stożkowa

Gdy przekładnia stożkowa jest ciągnięta za pomocą klucza, gwintowany uchwyt tokarski do drewna zaczyna działać, a przekładnia stożkowa kontroluje precyzję przedmiotu obrabianego trzymanego przez uchwyt.

Duży zakres mocowania

Uchwyt posiada dwa zestawy szczęk wewnętrznych i zewnętrznych. Ten uchwyt ma duży zakres mocowania i nadaje się do mocowania różnych części przemysłowych.

Łatwa instalacja

Ten mini uchwyt tokarski składa się z korpusu uchwytu, uchwytu ruchomego i napędu pazurowego. Ponieważ uchwyt jest samocentrujący i nie wymaga kalibracji, instalacja jest prosta i szybka.

Szerokie zastosowanie

3-szczękowy uchwyt tokarski nadaje się do różnych tokarek ogólnego przeznaczenia, ekonomicznych tokarek CNC, szlifierek, frezarek, wiertarek i akcesoriów do obrabiarek.

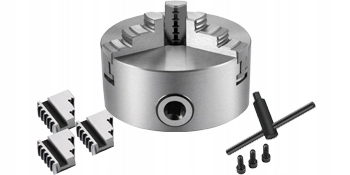

Zawartość paczki

• 1x6.3 "/160mm korpus uchwytu tokarskiego


• 3 x szczęki wewnętrzne


• 3 x szczęki zewnętrzne


• 3 x śruby montażowe


• 1 x klucz do uchwytu

Funkcje i szczegóły

Materiał wysokiej jakości: Korpus uchwytu tokarskiego wykonany jest z wysokiej jakości stali hartowanej, a test twardości szczęk i prowadnic to HRC 58-62. Ma wysoką wytrzymałość i wytrzymałość, odporność na ściskanie i trwałość oraz długą żywotność.

Wysoka precyzja: Szczęki uchwytu tokarki do drewna i trzy szczęki są samocentrujące, dokładność wyrównania jest mniejsza lub równa 0,002 "/0,05 mm, a po instalacji nie jest wymagana regulacja. Wysoka precyzja konstrukcji przekładni stożkowej uchwytu gwarantuje dokładność działania uchwytu.

2 zestawy szczęk: ten uchwyt zawiera dwa zestawy szczęk wewnętrznych i zewnętrznych. Zakres mocowania tego uchwytu wynosi od 0,12"/3 mm do 6,3"/160 mm, co jest odpowiednie do mocowania różnych części przemysłowych.

Szybka prędkość mocowania: Uchwyt tokarski ma funkcję automatycznego centrowania, dzięki czemu nie trzeba go wielokrotnie kalibrować podczas instalacji. Wystarczy go zainstalować we właściwej kolejności, co jest proste, szybkie i wygodne.

Wysoka adaptacyjność: ten uchwyt do przewijania jest wysoce elastyczny i może być używany z tą samą serią szczęk, która jest odpowiednia dla różnych części, takich jak wiszące wałki, dyski, trójkąty równoboczne itp.
