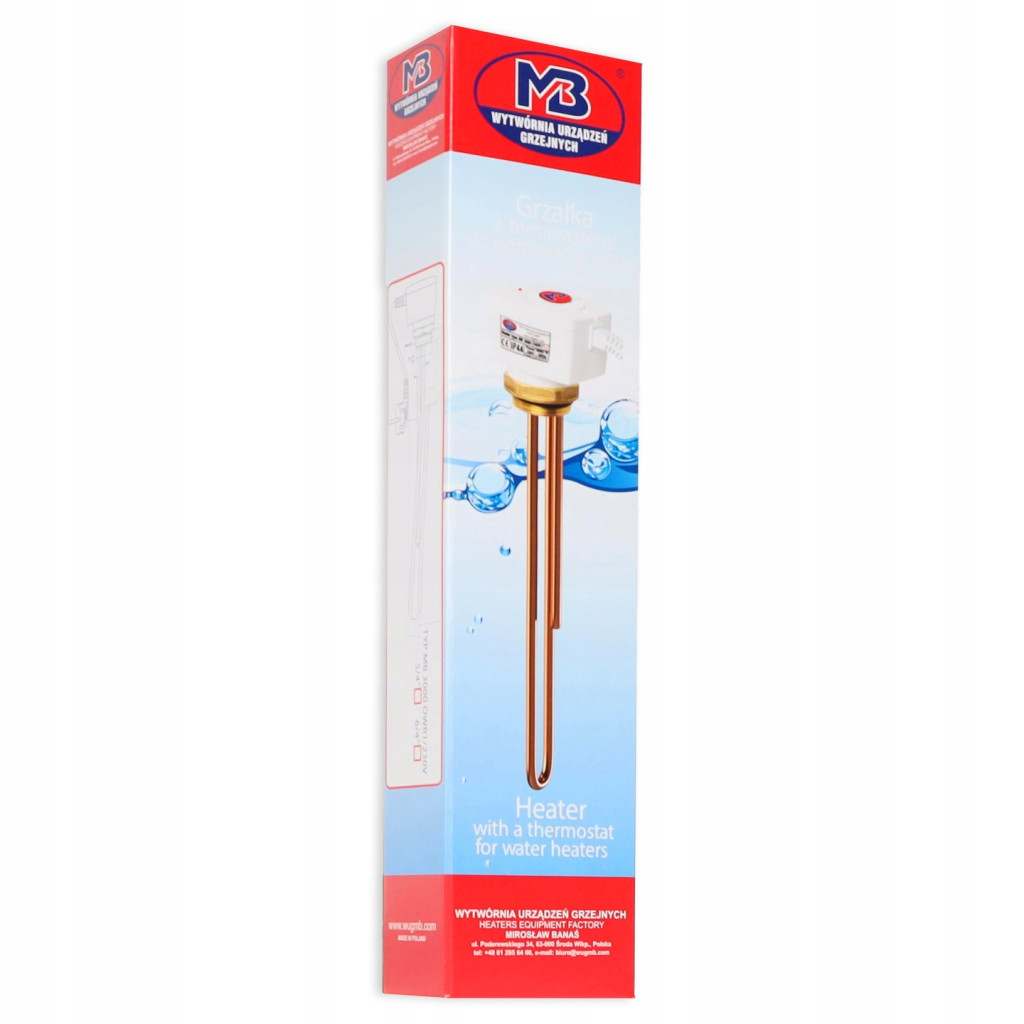

Grzałka do bojlera wody 3000W 5/4 GALMET 3kW

INSTRUKCJA UŻYTKOWANIA GRZAŁKI TYP OWR1

Grzałka typ  , MB 3000 OWR1 służy do podgrzewania wody użytkowej w pojemnościowych ogrzewaczach wody od 80 l do 140 l. Praktycznym zastosowaniem grzałek jest wspomaganie nagrzewania wody w wymiennikach w sezonie grzewczym oraz samodzielne nagrzewanie wody poza sezonem.

I. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

- Podczas montażu należy bezwzględnie unikać wprowadzenia na gwint grzałki jakichkolwiek materiałów uszczelniających. Należy zapewnić kontakt elektryczny pomiędzy gwintem grzałki a zbiornikiem.

-Niniejszy sprzęt może być użytkowany przez dzieci w wieku od 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktarz odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

-Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

-Wyłączenie urządzenia następuje poprzez wyjęcie wtyczki przewodu sieciowego z gniazda sieciowego, które musi być zlokalizowane blisko urządzenia i być łatwo dostępne -Urządzenie należy podłączać wyłącznie do gniazda z bolcem uziemiającym,

-Świecąca się dioda sygnalizuje włączenie urządzenia do sieci zasilającej i jego prawidłową pracę.

-Sprzęt należy wbudować zapewniając:

a) kontakt pomiędzy mosiężną kryzą a zbiornikiem. Zabrania się stosować na gwincie jakichkolwiek materiałów uszczelniających,

b) wymiary 15x15x40 [cm] przestrzeni

- Sprzęt nie posiada wbudowanego wyłącznika sieciowego. Należy zapewnić taką możliwość

−Instalowanie grzałki w zbiornikach powinno być dokonywane tylko przez wykwalifikowanego instalatora , który posiada ważne uprawnienia SEP. −Instalacja powinna odbywać się za pomocą klucza „56” przystosowanego do kryz metalowych

−Długość mufy do której montujemy grzałkę nie powinna przekraczać 55mm.

−Montując grzałkę do zbiornika należy upewnić się czy element grzejny mieści się na długość i nie dotyka wewnętrznych części zbiornika

−Element grzejny po zamontowaniu grzałki powinien być całkowicie zanurzony w wodzie , a obieg wody w czasie pracy grzałki nie powinien być zakłócony −Nie wolno stosować w obwodzie zasilania zabezpieczeń powyżej 16A

−W przypadku uszkodzenia przewodu zasilającego grzałki wymiana na nowy musi nastąpić w punkcie serwisowym producenta

II. DANE TECHNICZNE :

• napięcie znamionowe – 230V


• moc znamionowa –  3000W


• przyłącze gwintowe –    5/4”


• zakres temperatury – od ~20°C do ~70°C


• zakres zabezpieczenia przed przegrzaniem od ~ 80 °C do ~98°C


• urządzenie jest przystosowane do pracy na wysokości do 2000m n.p.m.


• ochrona zapewniona przez obudowę: IP 44.


• długość elementu grzejnego od kołnierza kryzy: 340 mm

w grzałce zastosowano rezystor niwelujący potencjał na elemencie

Mocowanie:

• Do montażu w poziomie

Przyłącze:

• grzałki OWRG 230V- przewód przyłączeniowy zakończony wtyczką z uziemieniem


• Długość przewodu 115cm

ZASTOSOWANIE:

Do zbiorników emaliowanych

Nie stosować do zbiorników , naczyń i urządzeń z blachy nierdzewnej !!!

UWAGI:

• Grzałka nie może pracować bez wody, ponieważ może to uszkodzić elementy grzejne grzałki oraz części plastikowe

• Nie wolno zanurzać elementu grzejnego w cieczy innej niż woda

• Grzałka powinna pracować tylko w położeniu poziomym i być zamontowana przewodem zasilającym do dołu

• Zabrania się wkręcania elementu grzejnego za obudowę

• Grzałka typ MB OWR1 nie może jednocześnie pracować w zbiorniku z innym czynnym źródłem ciepła gdzie temp. wody przekracza 80 °C , gdyż grozi to wyzwalaniem zabezpieczenia przed przegrzaniem w grzałce.

• Nie zaleca się stosowania grzałki MB OWR1 w zbiornikach ze stali nierdzewnej.

• Zaleca się aby pierwsze grzanie przeprowadzić pod nadzorem
