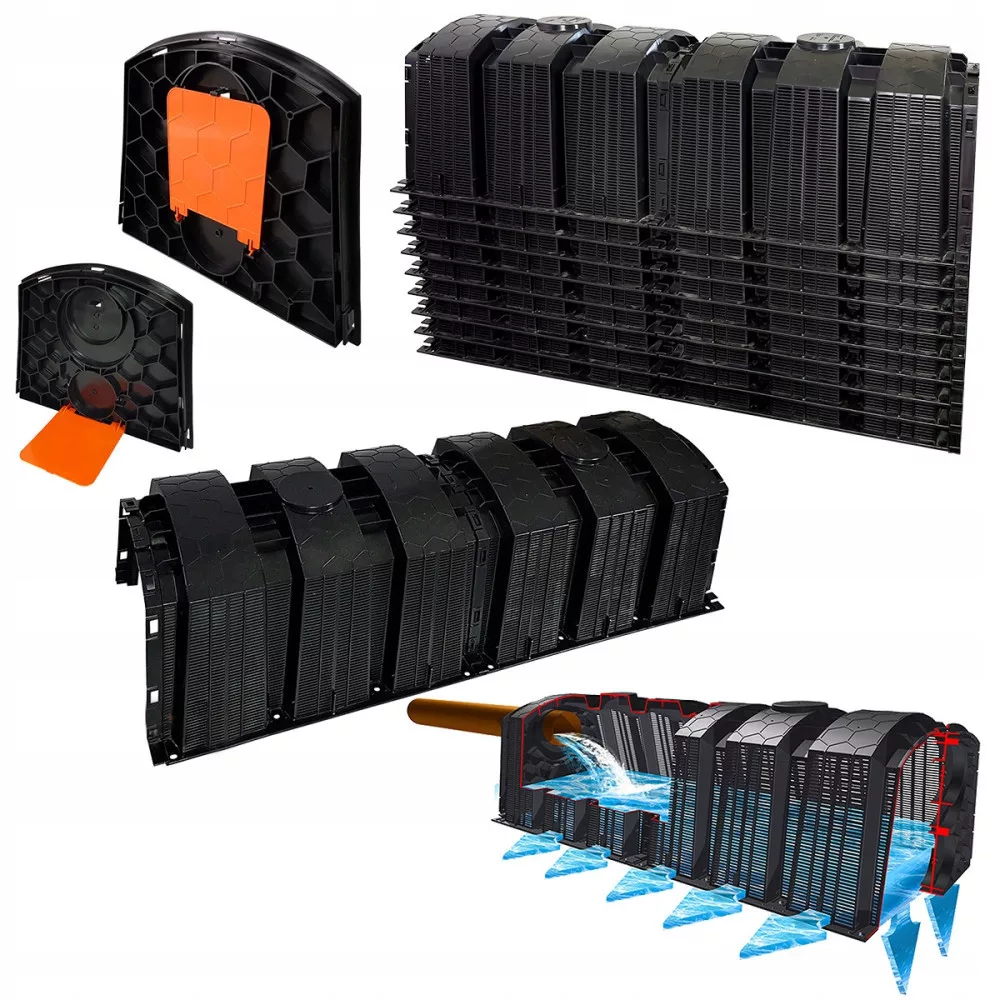

Aquabin Zestaw tuneli drenażowych do oczyszczalni + deflektory

Zestaw wysokiej jakości akcesoriów Aquabin do przydomowych oczyszczalni dedykowany do stworzenia poletka rozsączającego ścieki. 9 tuneli rozsączających o pojemności 150L każdy oraz 2 deflektory (początkowy oraz końcowy) przeznaczone dla efektywnego rozsączania ścieków podczyszczony w linii drenażowej o długości ok. 11 metrów.

Optymalny zestaw drenażowy dla standardowych oczyszczalni o pojemności 3000L oraz 3 użytkowników instalacji.

Tunele rozsączające doskonale nadają się do rozprowadzania nadmiaru deszczówki w glebie - długość nitki drenażowej dla prawidłowego rozsączania wody deszczowej z powierzchni dachu ok. 135 m2.

ZESTAW DRENAŻOWY DLA 3 OSÓB:

• 9 tuneli rozsączjących 150L


• 2 dekle - deflektory (początkowy i końcowy)

Opis elementów zestawu:

Aquabin Tunel rozsączający drenażowy do oczyszczalni i zbiorników na deszczówkę 150 L

Nowa generacja tradycyjnego drenażu przydomowej oczyszczalni ścieków!

Tunele rozsączające drenażowe 150 do rozsączania w gruncie ścieków zawierającej zanieczyszczenia gospodarstw domowych. Budowa tuneli, pozwala również na wykorzystanie ich do magazynowania i rozsączania wód opadowych.

Tunel układamy w gruncie tworząc grawitacyjne złoża rozsączające.

Na ścianach bocznych tunel posiada podłużne szczeliny, którymi ścieki jak i woda deszczowa mogą być rozsączane w gruncie.

Tunele rozsączające 150 wykonane zostały z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy tunel posiada ożebrowanie wzmacniające konstrukcję. Wysokość perforacji bocznej tunelu wynosi 300 mm.

Pojemność pojedynczego tunelu wynosi 150 litrów.

• Wykonane z PEHD polietylenu wysokiej gęstości


• Do rozsączania ścieków i wody deszczowej w gruncie


• Łatwy montaż i wygodny transport


• Lekka konstrukcja tunelu


• Możliwość łączenia tuneli w ciągi o dowolnej długości


• Niewielka głębokość posadowienia


• Dwa przyłącza wentylacji Ø110 w górnej części tunelu


• Dekiel z deflektorem wlotowym


• Przyłącza wlotowe o średnicy Ø110 i Ø160 mm


• Możliwość instalacji w miejscach o ruchu aut do 3,5T


• Odporność na korozję chemiczną


• Wysoka odporność mechaniczna

Parametry techniczne tunelu Aquabin 150:

• Długość (mm): 1200


• Szerokość (mm): 500


• Wysokość (mm): 360


• Waga (kg): 5


• Całkowita powierzchnia rozsączania (m2): 1,3

Aquabin Dekiel deflektor do Tunelu drenażowego 150 L

Dekiel do tunelu rozsączającego 150 od Aquabin przeznaczony do montażu na początku jak i na końcu nitki złoża.

W zestawie z deklem znajduje się deflektor. Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody.

Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody. Dekiel wyposażony w dwa przyłącza Ø110 oraz jedno Ø160.

Montaż dekla do tunelu umożliwiają specjalne zatrzaski. Złoże rozsączające należy wyposażyć w doprowadzenie powietrza na jego końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Dekiel tunelu 150 wykonany został z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy dekiel posiada ożebrowanie wzmacniające konstrukcję.

Cechy charakterystyczne Aquabin Dekiel do tunelu drenażowego 150L:

• Wykonane z PEHD polietylenu wysokiej gęstości


• Do rozsączania ścieków i wody deszczowej w gruncie


• Łatwy montaż i wygodny transport


• Lekka konstrukcja


• Możliwość łączenia tuneli w ciągi o dowolnej długości


• Niewielka głębokość posadowienia


• Dwa przyłącza wentylacji Ø110 w górnej części tunelu


• Dekiel z deflektorem wlotowym


• Przyłącza wlotowe o średnicy Ø110 i Ø160 mm


• Możliwość instalacji w miejscach o ruchu aut do 3,5T


• Odporność na korozję chemiczną


• Wysoka odporność mechaniczna


• Nowa generacja tradycyjnego drenażu

Jak dobrać tunel rozsączający (drenażowy) do oczyszczalni:

Producent zaleca minimalną wartość tuneli na jednego użytkownika przy posadowieniu w gruntach dobrze przepuszczalnych:

• Osadniki gnilne; 3 tunele na 1 użytkownika (RLM)


• Oczyszczalnie z napowietrzaniem (biologiczne); 2 tunele na 1 użytkownika (RLM)

Jak dobrać tunel rozsączający dla zbiorników na wodę deszczową:

Przy montażu za zbiornikiem na wodę deszczową lub odwodnieniem liniowym producent zaleca przyjąć przelicznik:

• 1 Tunel rozsączający na każde 15m2 powierzchni połaci dachowej lub powierzchni, z której zbierana jest woda, dla średniej sumy opadów rocznych na 1m2 = 600 mm.

Ilość tuneli jak i grubość warstwy wspomagającej należy dobrać do aktualnych warunków gruntowo-wodnych.

Warunki montażu tunelu AQUABIN 150L:

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor.

Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody.

Dekiel montujemy również na końcu nitki tuneli. Złoże należy wyposażyć w doprowadzenie powietrza na jego końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Przyłącza na górze tunelu można wykorzystać również w celu rewizji nitki tuneli.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m, a minimalna odległość pomiędzy nitkami 1 m.

Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 32-64 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych.

Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%.

Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3).

Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

Złoża z tuneli mogą być instalowane w miejscach ruchu kołowego oraz pod parkingami, gdzie następuje ruch aut do 3,5 tony. W takim przypadku należy zachować naziom minimum 50 cm, pomiędzy powierzchnią gruntu a górną krawędzią tuneli.
